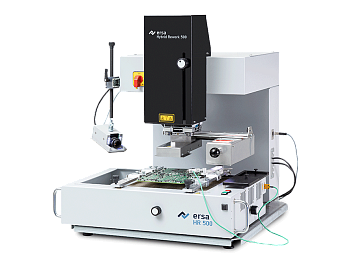

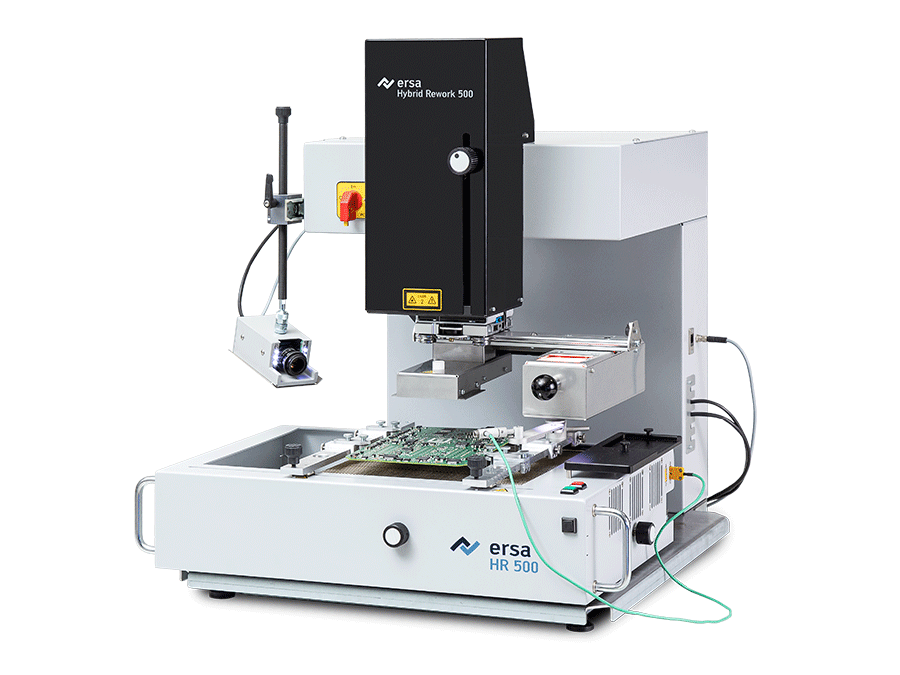

Ремонтный ИК-комбинированный центр HR500 (0HR500)
Нет в наличии
| Торговая марка: | ERSA |
| Срок гарантии (лет): | 1 |
| Антистатическое исполнение | да |
| Нагрев | ИК + Конвекция |
| Макс. Мощность | 2500 Вт |
| Размер компонента | от 0,5 мм x 0,5 мм до 20 мм x 20 мм |
Универсальный ремонтный центр серии HR предназначен для монтажа и демонтажа широкого спектра сложных компонентов в таких корпусах, как BGA, QFP, QFN, CSP и др. в процессе проведения ремонта печатных узлов.
В эргономичном дизайне установки воплощена возможность не только гибридного нагрева (ИК + конвекция) при помощи инновационной головки, позволяющей производить равномерный нагрев широкого спектра компонентов, но и захвата компонентов при помощи встроенного вакуумного манипулятора во время монтажа и демонтажа компонентов. Такая конструкция упрощает работу на установке и дает большие возможности по ремонту различных изделий.
В ремонтных центрах серии HR реализован ряд технических и конструкторских решений, повышающих функциональность и удобство работы операторов, таких как:
- гибкая система фиксации плат
- пульт управления для перемещения стола и вращения компонентов
- система с раздельной оптикой для одновременного обзора платы и компонента
- реализована визуальная помощь при совмещении выводов компонентов и контактных площадок на плате
Контроль процесса пайки может осуществляться как при помощи встроенного бесконтактного датчика, так и при помощи термопар
Равномерный нагрев и точное соответствие запрограммированному профилю обеспечиваются за счет автоматического контроля мощности нагревателей и наличия обратной связи от температурных датчиков установки
Система с раздельной оптикой для точного позиционирования компонента
Совмещение выводов компонентов и контактных площадок на плате происходит путем сопоставления изображений, полученных с разделенной оптики высокого разрешения
Данная система отлично подходит для установки для установки PLCC-, QFP- и BGA-компонентов
Особенности HR500
Интуитивно понятное ПО с руководством пользователя
Дополнительно - Камера высокого разрешения для мониторинга процесса пайки
Комбинированный нагрев: ИК + конвекция
Контактный и бесконтактный контроль температуры
Система с раздельной оптикой для точного позиционирования компонента
Регулируемое оптическое увеличение для обзора малых и больших компонентов
Пульт управления для перемещения стола и вращения компонентов
Абсолютное соблюдение заданного термопрофиля независимо от теплоемкости или цвета корпуса компонента
Технические характеристики гибридной системы HR 500:
Гибридный нагревательный элемент высокой мощности 900 Вт
Полноразмерный инфракрасный нижний нагреватель мощностью 1600 Вт
Камеры высокого разрешения для размещения и мониторинга процессов
Эргономически оптимальная работа системы
Современное, удобное в использовании операционное программное обеспечение
Операционное программное обеспечение HRSOFT 2 (для WindowsTM) поддерживает пользователя во всех рабочих процессах и документирует их
