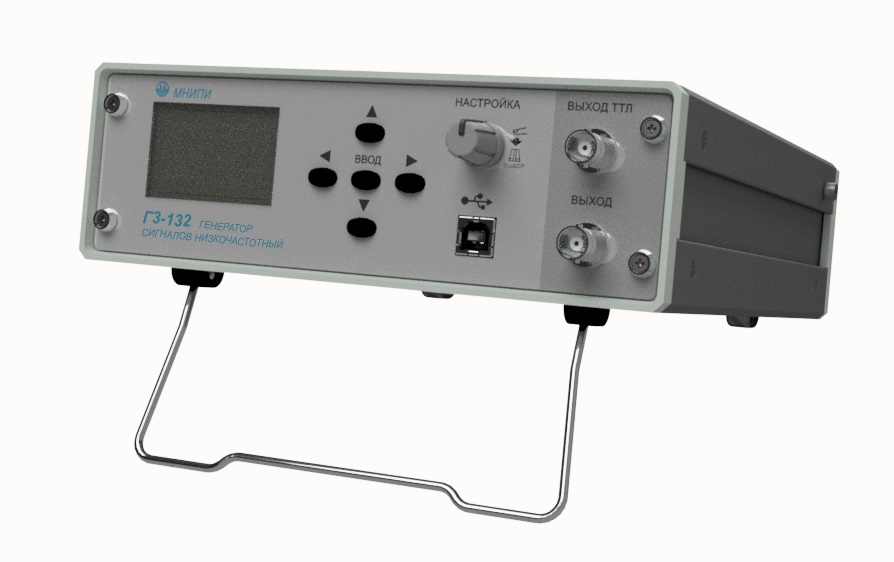

Генератор сигналов низкочастотный Г3-132

Генератор сигналов низкочастотный Г3-132 предназначен для формирования сигналов синусоидальной и прямоугольной (ТТЛ) форм.

Основными преимуществами прибора являются:

высокое разрешение по частоте (5 десятичных разрядов при начальной дискретности 0,1 Гц);

точность установки частоты во всем рабочем диапазоне;

широкий диапазон частот;

малые искажения синусоидальных сигналов;

цифровая индикация;

выход сигналов ТТЛ уровня;

калиброванный выход по среднеквадратическому значению напряжения и размаху сигнала;

возможность эксплуатации в жестких климатических условиях (при отрицательной температуре воздуха);

простота в регулировке и высокая надежность.

Форма сигнала: синусоидальная, прямоугольная (ТТЛ)

Диапазон частот: от 0,1 Гц до 10 МГц

Погрешность установки частоты не более ±0,02 %

Нестабильность частоты не более 0,01 % за 15 мин

Амплитуда сигнала:

не менее 2,5 В на нагрузке 50 Ом

не менее 5 В без нагрузки

Пределы регулировки уровня выходного сигнала:

от 2 мВ до 1,85 В (скз) на нагрузке 50 Ом

от 4 мВ до 3,75 В (скз) без нагрузки

Неравномерность уровня сигнала относительно 1 кГц:

±5 % на частотах от 0,1 до 10 Гц

±2 % на частотах от 10 Гц до 1 МГц

±10 % на частотах от 1 до 10 МГц

Коэффициент гармоник:

не более 0,2 % на частотах от 10 до 99,999 Гц

не более 0,07 % на частотах от 100 Гц до 20 кГц

не более 0,2 % на частотах от 20,001 до 120 кГц

не более 1 % на частотах от 120,01 кГц до 1 МГц

не более 4 % на частотах от 1,0001 до 10 МГц

Параметры сигнала прямоугольной (ТТЛ) формы в диапазоне частот от 0,1 Гц до 2 МГц

лог. «1» ³ 2,4 В; лог. «0» ≤ 0,4 В

длительность фронта, среза не более 100 нс

Диапазон рабочих температур от минус 10 °С до плюс 40 °С

Питание ~230 В, 50 Гц; 10 В×А
