Драйверов нет. Есть набор команд который применим в любой версии LabView.
09.04.2024 11:09:28, Сергей Верижников.]]> http://prist.ru/forum/messages/forum3/topic2316/message14285/ http://prist.ru/forum/messages/forum3/topic2316/message14285/ Tue, 09 Apr 2024 11:09:28 +0300 Контрольно-измерительные приборы GDM-7906x в форуме Контрольно-измерительные приборы.
Добрый день, есть ли в наличии двайвер для мультиметра GDM-79061 под LabView 20 ?
08.04.2024 19:47:55, Лев Самбурский.]]> http://prist.ru/forum/messages/forum3/topic2316/message14284/ http://prist.ru/forum/messages/forum3/topic2316/message14284/ Mon, 08 Apr 2024 19:47:55 +0300 Контрольно-измерительные приборы GDM-7906x в форуме Контрольно-измерительные приборы.
Добрый день, есть ли в наличии двайвер для мультиметра GDM-79061 под LabView 20 ?
08.04.2024 19:47:48, Лев Самбурский.]]> http://prist.ru/forum/messages/forum3/topic2316/message14283/ http://prist.ru/forum/messages/forum3/topic2316/message14283/ Mon, 08 Apr 2024 19:47:48 +0300 Контрольно-измерительные приборы GDM-7906x в форуме Контрольно-измерительные приборы.
Спасибо, попробую.
11.06.2020 10:00:40, srg_co.]]> http://prist.ru/forum/messages/forum3/topic2316/message13953/ http://prist.ru/forum/messages/forum3/topic2316/message13953/ Thu, 11 Jun 2020 10:00:40 +0300 Контрольно-измерительные приборы GDM-7906x в форуме Контрольно-измерительные приборы.
Когда у меня был 79061, тоже возникла эта заминка. Решение описано в разделе "Firmware Update" РЭ, начиная с ревизии "C". Файлы на флэшке должны именоваться строго M_IMAGE.BIN и S_IMAGE.BIN - для обновления микропрограмм, AutoCali.txt - для обновления констант и т.д.
11.06.2020 00:25:14, Михаил_Т.]]> http://prist.ru/forum/messages/forum3/topic2316/message13952/ http://prist.ru/forum/messages/forum3/topic2316/message13952/ Thu, 11 Jun 2020 00:25:14 +0300 Контрольно-измерительные приборы GDM-7906x в форуме Контрольно-измерительные приборы.
Здравствуйте.
У меня не получается обновить прошивку на приборе, при выполнении Step1 справа от кнопки "Check" появляться красный крестик.
Прошивку брал тут: https://www.gwinstek.com/en-global/products/downloadSeriesDownNew/16284/1772.
Текущие версии Master V1.03, Slave V1.01.
Оба файла распакованы из архива на флэшку, файловая система FAT32.
10.06.2020 23:57:53, srg_co.]]> http://prist.ru/forum/messages/forum3/topic2316/message13951/ http://prist.ru/forum/messages/forum3/topic2316/message13951/ Wed, 10 Jun 2020 23:57:53 +0300 Контрольно-измерительные приборы GDM-7906x в форуме Контрольно-измерительные приборы.
Даже недели не прошло, а в обновлённой прошивке уже учтены оба моих замечания и исправлены вышеуказанные ошибки.
Спасибо Дмитрию Александровичу и инженерам GW Instek за оперативность!
20.01.2020 15:26:19, Михаил_Т.]]> http://prist.ru/forum/messages/forum3/topic2316/message13884/ http://prist.ru/forum/messages/forum3/topic2316/message13884/ Mon, 20 Jan 2020 15:26:19 +0300 Контрольно-измерительные приборы GDM-7906x в форуме Контрольно-измерительные приборы.
Здравствуйте, Ваше дополнение получено. Ожидайте ответа. Возможно в переписке придется уточнить кое какие детали (кроме зав.№ и прошивки)
13.01.2020 17:34:44, Алексей Шиганов.]]> http://prist.ru/forum/messages/forum3/topic2316/message13881/ http://prist.ru/forum/messages/forum3/topic2316/message13881/ Mon, 13 Jan 2020 17:34:44 +0300 Контрольно-измерительные приборы GDM-7906x в форуме Контрольно-измерительные приборы.
Ловите ещё один баг.
При двупараметрическом измерении (DCV+ACV) при определённых условиях возникает зависимость показаний дисплея ACV от показаний DCV. Условия воспроизведения:
1) пределы измерений DCV от 0.1 до 10 В, входной импеданс 10 МОм, Auto Zero Off,
2) пределы измерений ACV от 0.1 до 1 В, скорость от 1 до 5 изм./сек.
Результаты на скриншотах:

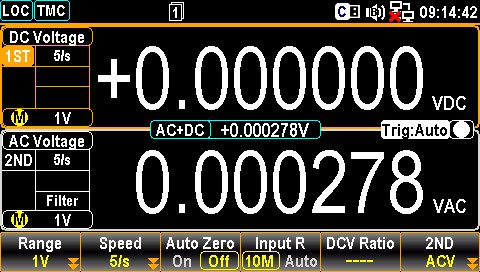

SCREEN00.BMP - вход замкнут накоротко. Показания обоих дисплеев в норме.

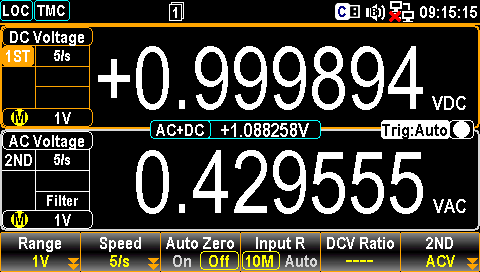

SCREEN01.BMP - на вход подано напряжение 1 В с калибратора постоянного тока. Показания DCV в норме, на дисплее ACV несуществующая переменная составляющая.
SCREEN02.BMP - то же, что SCREEN01, но теперь включен Auto Zero On. Показания обоих дисплеев в норме. Впрочем, стоит лишь вновь отключить Auto Zero, как появится фантомная ACV составляющая.

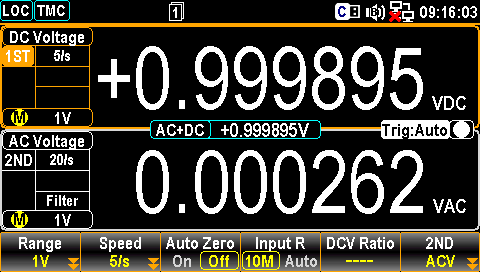

SCREEN03.BMP - то же, что SCREEN01, однако вместо Auto Zero увеличена скорость оцифровки ACV до 20 изм./сек. Показания обоих дисплеев в норме.

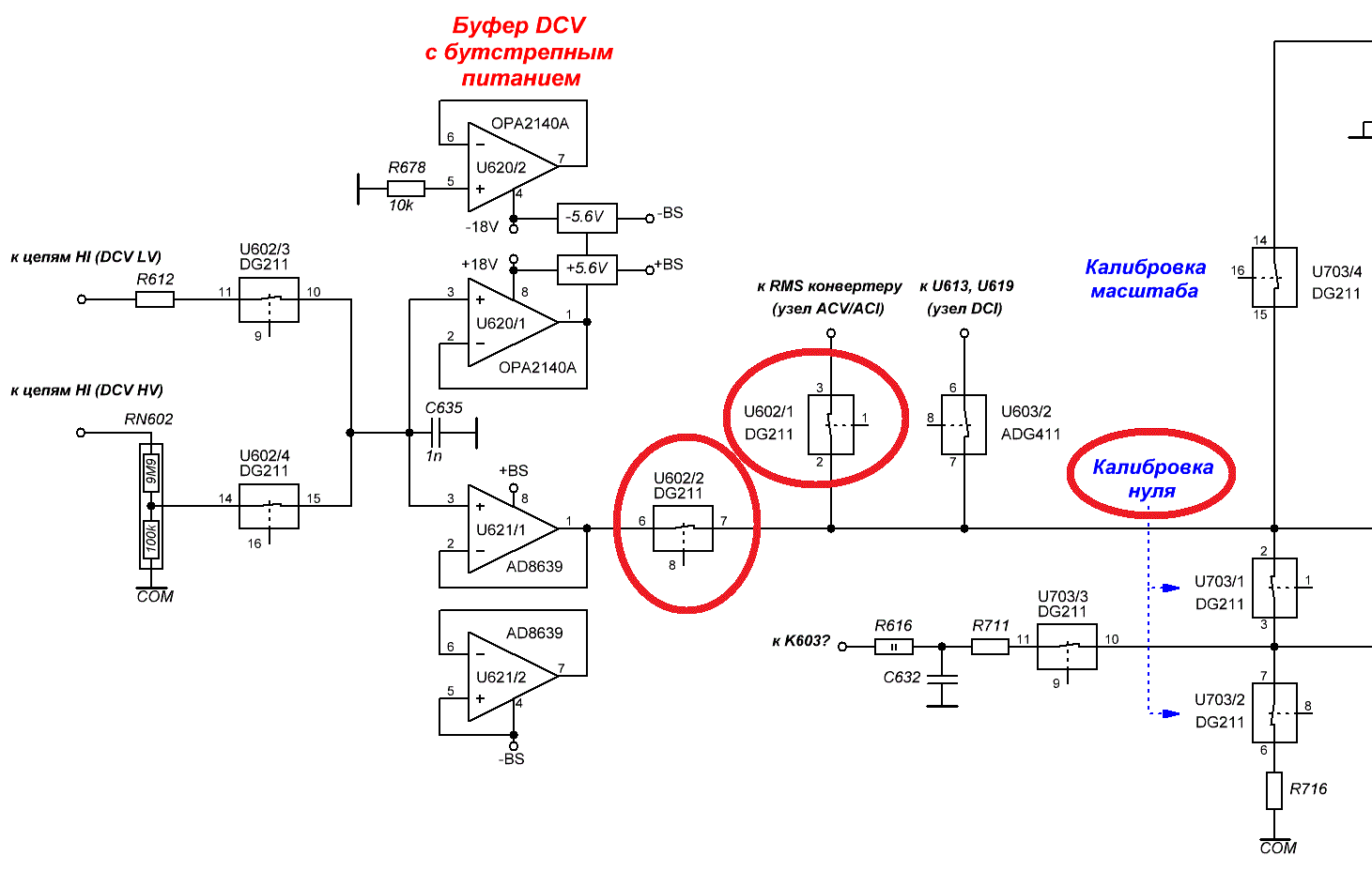

Вывод: источник проблемы кроется в неверно рассчитанной временной диаграмме состояний аналоговых ключей, выделенных на принципиальной схеме. Инженерам GW есть над чем поработать.





13.01.2020 09:45:41, Михаил_Т.]]> http://prist.ru/forum/messages/forum3/topic2316/message13880/ http://prist.ru/forum/messages/forum3/topic2316/message13880/ Mon, 13 Jan 2020 09:45:41 +0300 Контрольно-измерительные приборы GDM-7906x в форуме Контрольно-измерительные приборы.
Здравствуйте, Михаил.
Для получения файла прошивки напишите пожалуйста запрос на info@prist.ru с указанием серийного номера Вашего прибора и версии текущей прошивки.
Мы проверим данную ситуацию на одном из наших приборов.
13.01.2020 09:43:33, Дмитрий Серков.]]> http://prist.ru/forum/messages/forum3/topic2316/message13879/ http://prist.ru/forum/messages/forum3/topic2316/message13879/ Mon, 13 Jan 2020 09:43:33 +0300 Контрольно-измерительные приборы GDM-7906x в форуме Контрольно-измерительные приборы.
Здравствуйте. Вопросы о GDM-79061.
1) Как можно получить обновлённую (или хотя бы текущую) прошивку мультиметра?
2) Исправил ли производитель фатальный баг, связанный со сбоями при сборе данных во внутренний буфер на высоких скоростях от 1200 до 10000 изм./сек?

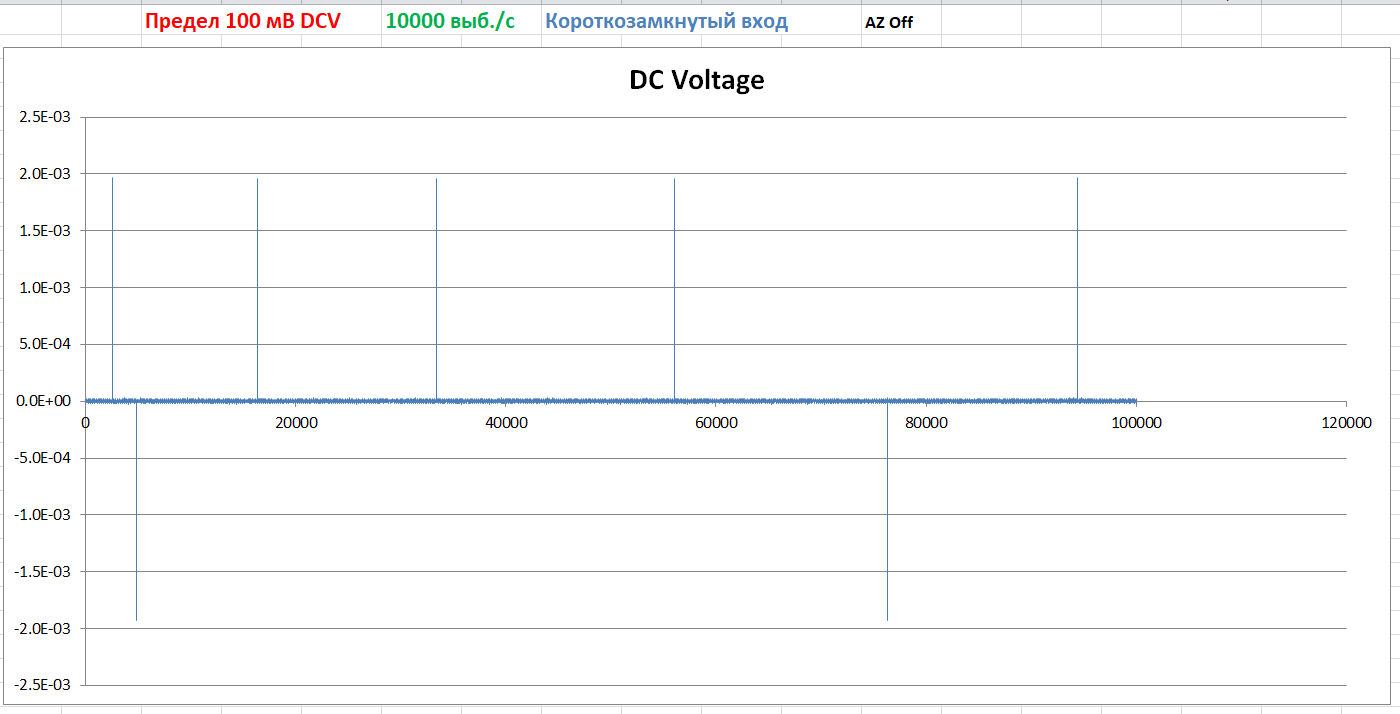

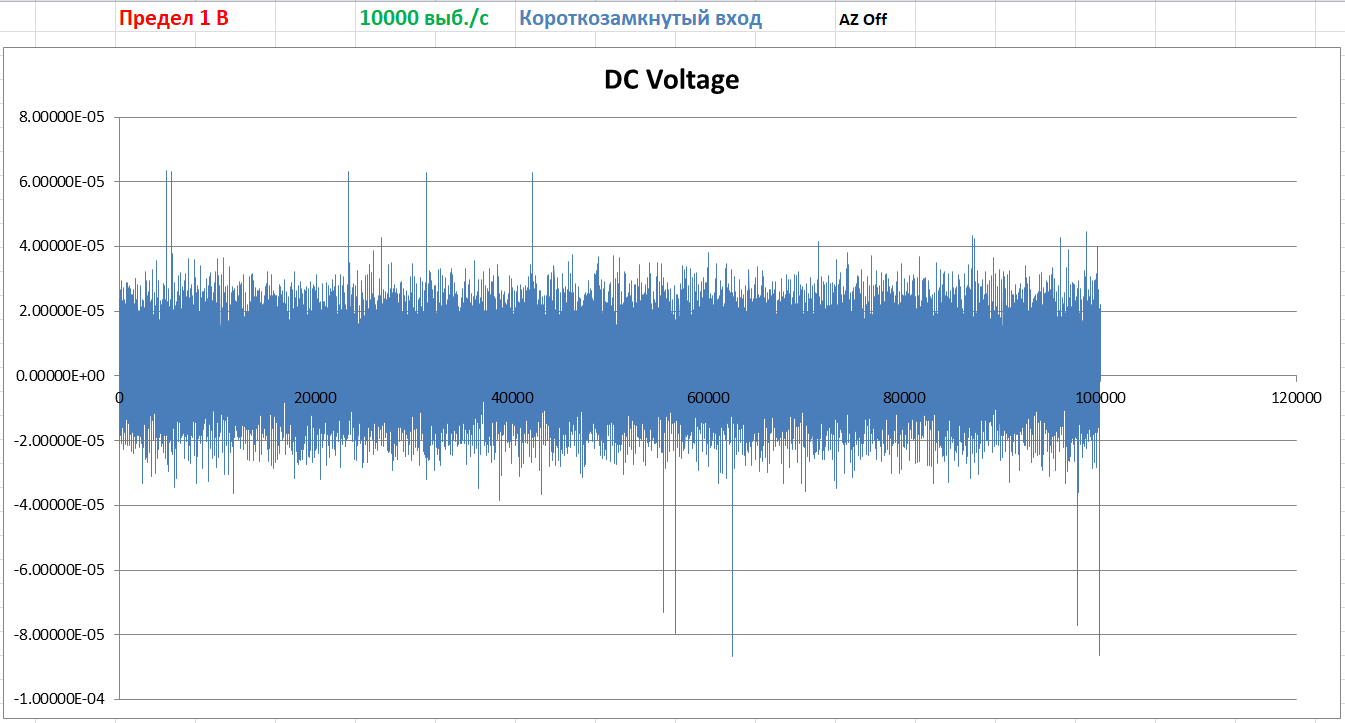

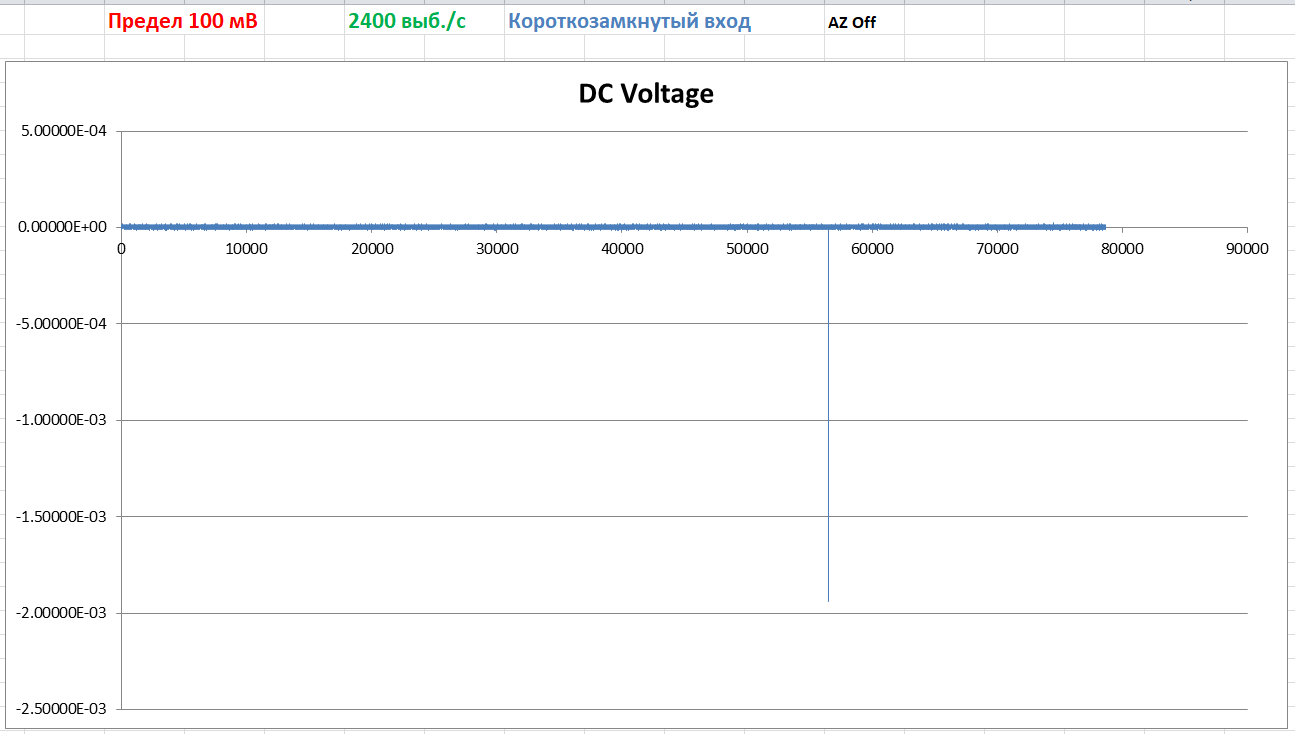

Напомню, сбой проявляет себя как редкая импульсная помеха - единичный выброс с незначительно меняющейся амплитудой, без переходных процессов, но со случайным знаком. Наблюдается при сборе данных во внутренний буфер прибора в режимах DCV и 4W-Ohms при нулевом или мало отличающемся от нуля входном сигнале (например, при к/з входе). Частота возникновения сбоя напрямую зависит от скорости сбора данных. В режиме DCV с отключенным Auto Zero и установленных 10000 изм./сек сбой возникает примерно 1-2 раза в секунду. Уменьшение скорости сбора данных, равно как и включение режима Auto Zero с его дополнительными задержками, приводят к (непропорционально) быстрому падению частоты сбоев.
Отсутствие переходных процессов говорит о том, что природа выбросов не аналоговая, а цифровая. В качестве возможных причин я предполагаю: а) сбои при обмене данными контроллера "изолированных" аналоговых узлов мультиметра TM4C1230 с АЦП ADS1262 по SPI, б) сбои при обмене данными между "изолированной" и "заземлённой" частями через цифровые изоляторы ADuM142E, в) неисправность АЦП ADS1262, г) проблема во встроенном программном обеспечении (обработчики прерываний?).

Видео:
Вход замкнут - есть сбои.
На входе 100 мВ - сбоев нет.



12.01.2020 15:12:06, Михаил_Т.]]> http://prist.ru/forum/messages/forum3/topic2316/message13878/ http://prist.ru/forum/messages/forum3/topic2316/message13878/ Sun, 12 Jan 2020 15:12:06 +0300 Контрольно-измерительные приборы GDM-7906x в форуме Контрольно-измерительные приборы.
Да, через запрос на ИНФО
05.03.2019 10:42:35, Алексей Шиганов.]]> http://prist.ru/forum/messages/forum3/topic2316/message13748/ http://prist.ru/forum/messages/forum3/topic2316/message13748/ Tue, 05 Mar 2019 10:42:35 +0300 Контрольно-измерительные приборы GDM-7906x в форуме Контрольно-измерительные приборы.
РЭ готово ?
05.03.2019 10:29:13, srg_co.]]> http://prist.ru/forum/messages/forum3/topic2316/message13747/ http://prist.ru/forum/messages/forum3/topic2316/message13747/ Tue, 05 Mar 2019 10:29:13 +0300 Контрольно-измерительные приборы GDM-7906x в форуме Контрольно-измерительные приборы.
Спасибо, все работает.
14.02.2019 19:51:23, srg_co.]]> http://prist.ru/forum/messages/forum3/topic2316/message13738/ http://prist.ru/forum/messages/forum3/topic2316/message13738/ Thu, 14 Feb 2019 19:51:23 +0300 Контрольно-измерительные приборы GDM-7906x в форуме Контрольно-измерительные приборы.
Новое ПО
14.02.2019 14:12:00, Сергей Верижников.]]> http://prist.ru/forum/messages/forum3/topic2316/message13737/ http://prist.ru/forum/messages/forum3/topic2316/message13737/ Thu, 14 Feb 2019 14:12:00 +0300 Контрольно-измерительные приборы GDM-7906x в форуме Контрольно-измерительные приборы.
Производитель ответил ?
14.02.2019 10:58:06, srg_co.]]> http://prist.ru/forum/messages/forum3/topic2316/message13736/ http://prist.ru/forum/messages/forum3/topic2316/message13736/ Thu, 14 Feb 2019 10:58:06 +0300 Контрольно-измерительные приборы GDM-7906x в форуме Контрольно-измерительные приборы.
Я так и понял.
12.02.2019 12:44:39, srg_co.]]> http://prist.ru/forum/messages/forum3/topic2316/message13727/ http://prist.ru/forum/messages/forum3/topic2316/message13727/ Tue, 12 Feb 2019 12:44:39 +0300 Контрольно-измерительные приборы GDM-7906x в форуме Контрольно-измерительные приборы.
Проблема, вызвана "7" в названии модели. Работаем над устранением.
12.02.2019 12:12:46, Сергей Верижников.]]> http://prist.ru/forum/messages/forum3/topic2316/message13725/ http://prist.ru/forum/messages/forum3/topic2316/message13725/ Tue, 12 Feb 2019 12:12:46 +0300 Контрольно-измерительные приборы GDM-7906x в форуме Контрольно-измерительные приборы.

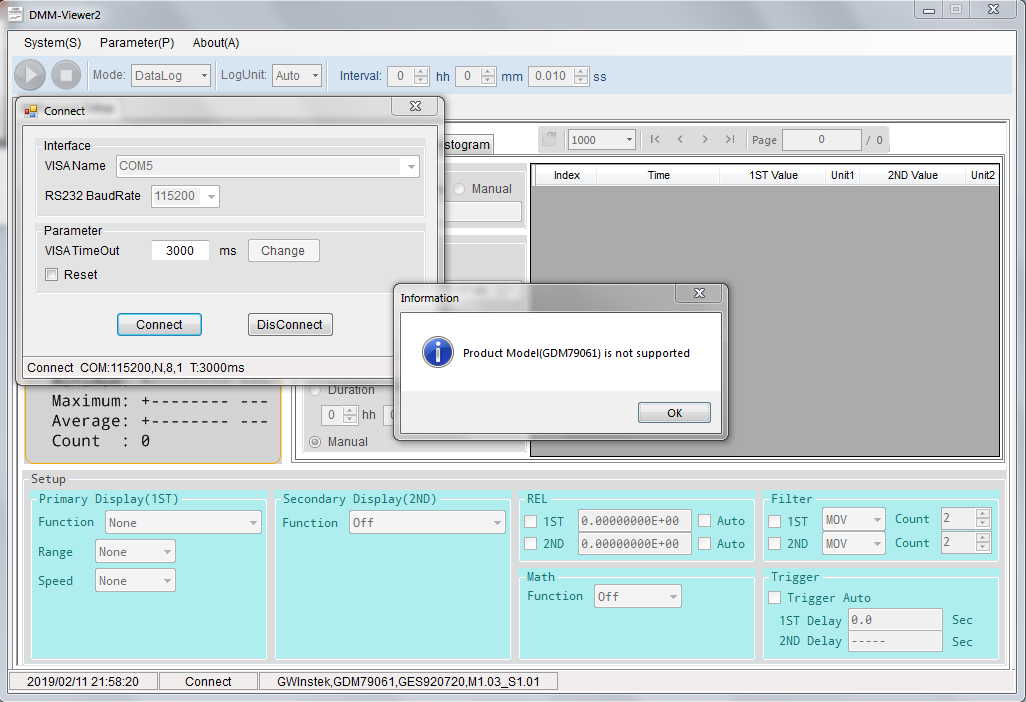

Проблема с подключением DMM-Viewer2 к GDM-79061.

11.02.2019 22:02:49, srg_co.]]> http://prist.ru/forum/messages/forum3/topic2316/message13723/ http://prist.ru/forum/messages/forum3/topic2316/message13723/ Mon, 11 Feb 2019 22:02:49 +0300 Контрольно-измерительные приборы GDM-7906x в форуме Контрольно-измерительные приборы.
Спасибо.
11.02.2019 20:49:33, srg_co.]]> http://prist.ru/forum/messages/forum3/topic2316/message13722/ http://prist.ru/forum/messages/forum3/topic2316/message13722/ Mon, 11 Feb 2019 20:49:33 +0300 Контрольно-измерительные приборы GDM-7906x в форуме Контрольно-измерительные приборы.
Добрый день, на столе - не мираж. У Вас действительно самый первый проданный экземпляр! Поздравляю с премьерой.
11.02.2019 09:53:29, Алексей Шиганов.]]> http://prist.ru/forum/messages/forum3/topic2316/message13717/ http://prist.ru/forum/messages/forum3/topic2316/message13717/ Mon, 11 Feb 2019 09:53:29 +0300 Контрольно-измерительные приборы GDM-7906x в форуме Контрольно-измерительные приборы.

====quote====
Неужели о GDM-7906x ?
=============
Конкретно GDM-79061, В принципе, переключатель уже не глючит, я его немного "потренировал", стал нормально переключаться.

====quote====
Но эта новинка пока не поступала в продажу...
=============
Видимо это мираж у меня на столе стоит
08.02.2019 21:38:20, srg_co.]]> http://prist.ru/forum/messages/forum3/topic2316/message13715/ http://prist.ru/forum/messages/forum3/topic2316/message13715/ Fri, 08 Feb 2019 21:38:20 +0300 Контрольно-измерительные приборы GDM-7906x в форуме Контрольно-измерительные приборы.
Здравствуйте, уточните о какой модели (с затруднённым возвратом на переднюю панель) идет речь ? Неужели о GDM-7906x ? Но эта новинка пока не поступала в продажу... Что касается РЭ, то оно готово на 95%. Испытания для целей утверждения ОТ будут в марте, к этому сроку Руководство для локализованной серии вольтметров будет доступно.
07.02.2019 16:01:38, Алексей Шиганов.]]> http://prist.ru/forum/messages/forum3/topic2316/message13714/ http://prist.ru/forum/messages/forum3/topic2316/message13714/ Thu, 07 Feb 2019 16:01:38 +0300 Контрольно-измерительные приборы GDM-7906x в форуме Контрольно-измерительные приборы.
Скажите пожалуйста, когда примерно будет готова локализованная инструкция для GDM-7906x ?

На моем приборе заедает переключатель измерительных входов "Fron/Rear", т.е. переключает на заднею панель нормально, а чтобы переключить обратно, надо несколько раз нажимать кнопку. Для меня это не критично, т.к. использовать измерительные входы на задней панели не планирую, но такой недочет есть.
