Источник питания PPH-71503D
Cерия: PPH
Нет в наличии
Смотрите также: АКИП-1402
| Цена (с НДС): |
321 051 Р
|
| Стоимость поверки (с НДС): |
3 300 Р
|
| Торговая марка: | GW Instek |
| Напряжение, В: | 15 |
| Ток, А: | 5 |
| Срок гарантии (лет): | 1 |
| Госреестр СИ: | №68671-17 до 18.09.2027 г. |
| Страна производитель: | КИТАЙ |
| Максимальное напряжение 1 канал | 15 В |
| Максимальное напряжение 2 канал | 12 В |
| Максимальный ток, 1 канал | 5 |
| Максимальный ток, 2 канал | 1,5 |
| Максимальная мощность | 45 Вт |
| Тип преобразования | Линейный |
| Возможность программирования | Да |
| ДУ (интерфейс) | USB, LAN |
| Особенности | Два диапазона. Дискретность установки 1 мВ/ 0,1 мкА для предела «5 мА». Возможность рассеивания входной мощности (максимальный потребляемый ток 2 А). Режим измерения импульсного тока. Выходные гнезда на передней и задней панели. Моделирование реальной батареи с эмуляцией выходного импеданса. Формирование последовательности (до 1000 шагов). Высокое быстродействие. |

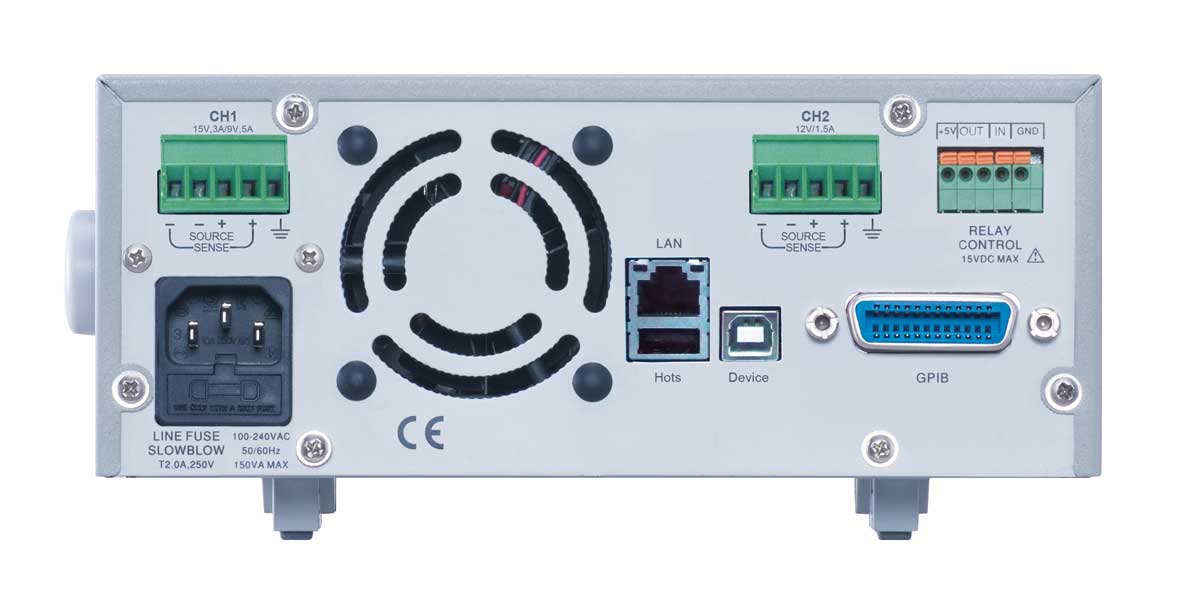

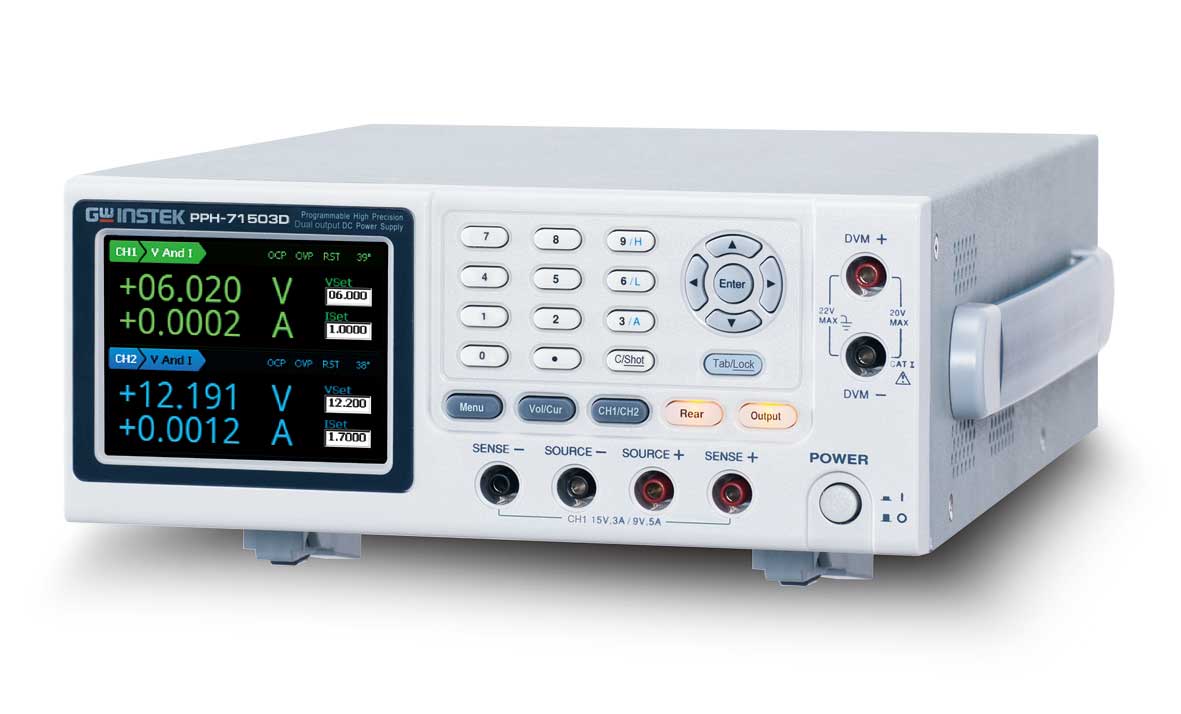

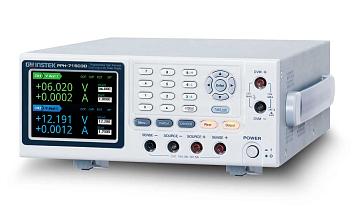

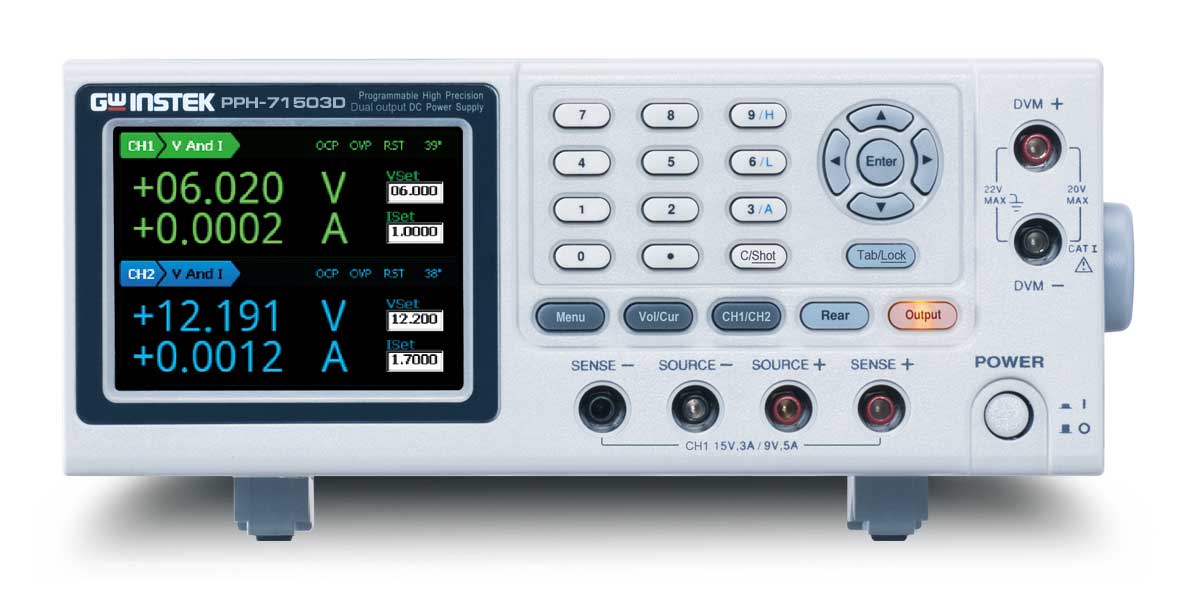

PPH-71503D - 2-канальный программируемый прецизионный источник питания, который обеспечивает по каналу 1 выдачу высокостабильного выходного электропитания с двойным диапазоном «Напряжение/ток» и общей выходной мощностью 45 Вт. Номиналы рабочих диапазонов основного канала: 0…15 В при максимальном токе до 3 A или напряжение от 0 до 9 В с увеличенным током нагрузки до 5 A. Выходное напряжение канала 1 может быть выдано как на гнезда передней панели источника, так и на терминалы тыльной панели. Второй независимый канал обеспечивает выдачу Uвых 0…12 В и ток до 1,5 А при выходной мощности до 18 Вт.
Наличие двух функциональных выходов (Кан 1/Кан 2) позволяет тестировать батарею сотового телефона и зарядное устройство одним прибором, в качестве которого выступает PPH-71503D. Быстрый отклик на изменение напряжения гарантирует максимальную производительность испытательной системы за счет минимизации отключения тестируемого устройства из-за значительного спада напряжения. Встроенная система измерений позволяет с высокой точностью измерять ток нагрузки батареи при работе тестируемого устройства в различных режимах. Функция измерения импульсного тока в динамическом режиме от разработчиков компании GW Instek (глубина памяти буфера 64К) позволит разработчикам мобильных устройств организовать постоянный мониторинг потребляемой мощности, другими словами оценивать РЭА и её функциональные блоки раздельно в каждом из режимов активности соединения: прием, приемо-передача или только передача сигнала в эфир.
Источник обладает высокой скоростью отклика (время переходных процессов Tуст ≤ 40 мкс), высоким разрешением регулировки выходных параметров 1 мВ/0,1 мкА (диапазон «5 мА»), имеет возможность измерения коротких импульсов тока, возникающих при питании нагрузки длительностью от 33 мкс.
ФУНКЦИЯ ПОСЛЕДОВАТЕЛЬНОСТЬ
Возможность программирования в PPH-71503D различных уровней U/I требуемой длительности с целью их последовательного вывода на выходе (качание профиля/Sweep). В меню предусмотрено до 1000 шагов с регулируемой пользователем амплитудой напряжения, силы тока и длительности в диапазоне от 1 мс до 3600 сек с разрешением 1 мс.
ЭМУЛЯЦИЯ БАТАРЕИ
Функция моделирования в PPH-71503D процессов реальной батареи эквивалентна наличию в цепи питания внутреннего последовательного переменного сопротивления для эмуляции выходного импеданса батареи. Диапазон значений сопротивления от 0,001 до 1,000 Ом с разрешением 1 мОм.
| Источник питания PPH-71503D | 1 шт. |
| Инструкция по экспл. на CD | 1 шт. |
| Краткая инструкция по экспл. | 1 шт. |
| Шнур питания | 1 шт. |
| Тестовый провод GTL-117 | 1 шт. |
| Тестовый провод GTL-204A | 1 шт. |
| Тестовый провод GTL-203A | 1 шт. |
