Источник опорного РЧ сигнала Fluke 96270A/LL
Cерия: Fluke 96270A
Нет в наличии
| Цена (с НДС): |
|
| Стоимость поверки (с НДС): |
по запросу
|
| Госреестр СИ: | №64924-16 до 07.09.2021 г. |

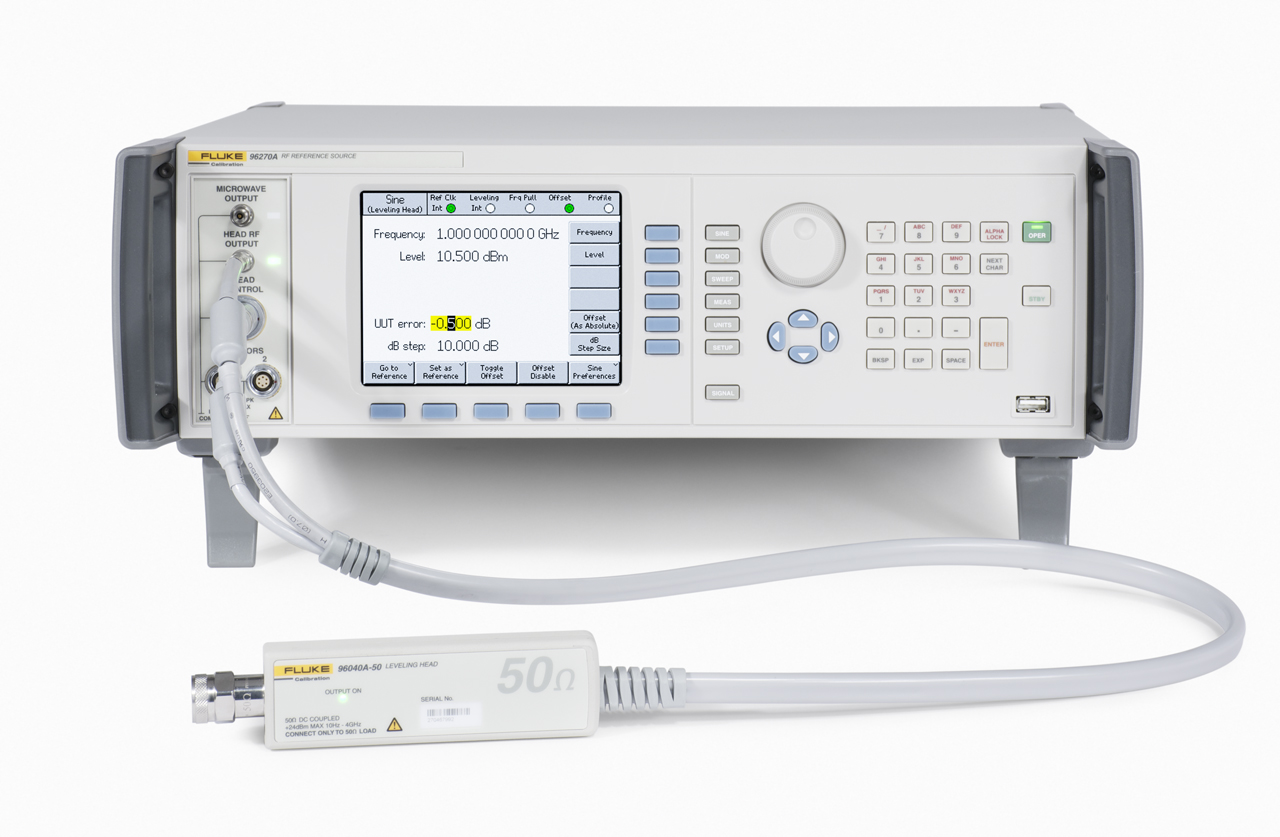

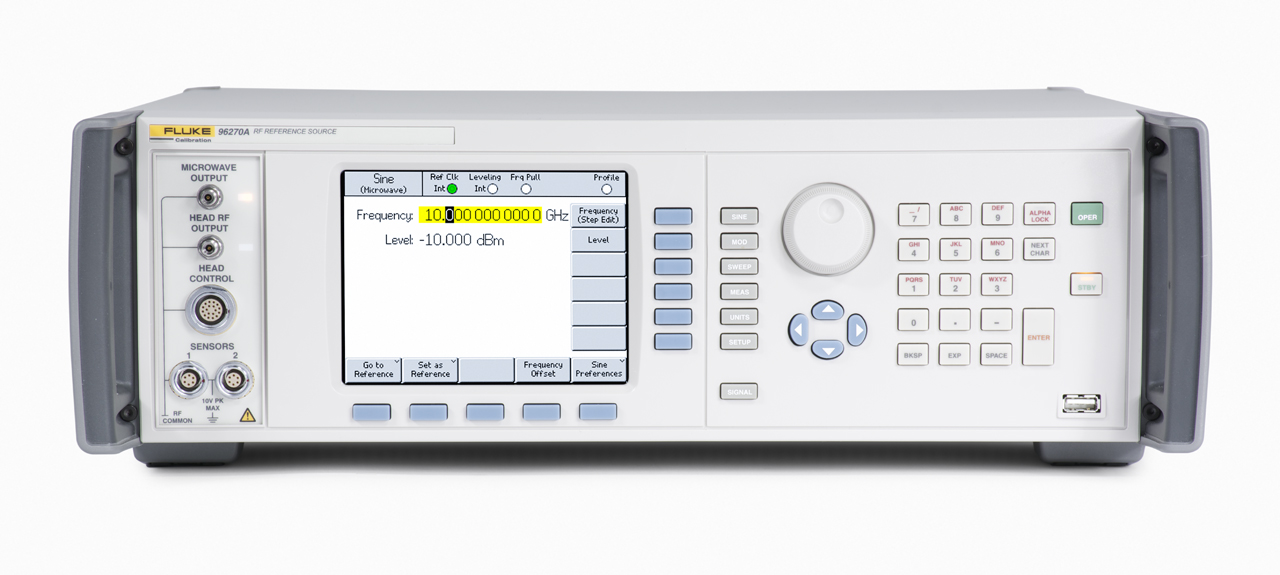

Источник опорных радиочастотных сигналов с низким уровнем фазовых шумов Fluke 96270A/LL
с низкоуровневым выходом СВЧ
Опорный источник ВЧ сигналов Fluke 96270A предназначен для воспроизведения и измерений параметров немодулированных синусоидальных и модулированных (АМ, ЧМ, ФМ) сигналов с нормированным уровнем фазовых шумов в широком частотном и динамическом диапазонах.
Это наиболее простой, точный и затратно эффективный прибор для калибровки анализаторов спектра, ВЧ-датчиков мощности и других приборов, работающих в диапазоне до 27 ГГц. Его уровень точности сигнала и затухания, высокая чистота сигнала и точная модуляция с низким уровнем искажений делают этот опорный источник превосходным генератором сигналов общего назначения, который может использоваться для калибровки анализаторов спектра, датчиков мощности ВЧ, аттенюаторов и аналогичных приборов. Его низкий уровень фазового шума обеспечивает превосходные показатели фазового шума.
Основные преимущества
«Самохарактеристика»·позволяет избежать расчета поправочных коэффициентов для каждого компонента в системе доставки сигнала
Точная доставка сигнала, где результат соответствует заданным значениям, прямо на входе тестируемого устройства до 27 ГГц
Охватывает широкий диапазон нагрузки калибровки ВЧ
Уменьшает количество приборов и взаимосвязей, необходимых для вашей системы калибровки ВЧ
Встроенный частотный счетчик 300 МГц и двойные показания измерителя мощности устраняют необходимость в дополнительных приборах
Специальный интерфейс для каждой калибровки упрощает выполнение технических задач
Упрощает расчеты неопределенности
Снижает затраты на обслуживание системы ВЧ
Благодаря автоматизации снижает время калибровки анализатора спектра на 50 % по сравнению с ручными методами
Диапазон частот:
Выход регулировочной головки [50 Ом]: от 1 МГц до 4 ГГц
Прямой выход СВЧ: от 1 МГц до 27 ГГц [с низкоуровневой опцией]
Выход СВЧ с ВЧ опцией: от 1 кГц до 27 ГГц [с низкоуровневой опцией]
Разрешение: 10 мкГц
Погрешность установки частоты: ±(5*10-8 f + 5*10-6)
Диапазон уровня выходного сигнала относительно 1 мВт (1 дБм):
от –130 до +24 дБм (50 Ом) до 125 МГц
от –130 до +20 дБм (50 Ом) от 125 МГц до 1,4 ГГц
от –130 до +14 дБм (50 Ом) свыше 1,4 ГГц
от –130 до +18 дБм (75 Ом) до 125 МГц
от –130 до +14 дБм (75 Ом) от 125 МГц до 1,4 ГГц
от –130 до +8 дБм (75 Ом) свыше 1,4 ГГц
Разрешение: 0,001 дБм
Фазовый шум на 1 ГГц: –144 дБн/Гц, типовой, при смещении от 10 кГц до 100 кГц
Модуляция АМ, ЧМ, ФМ, внутренняя и внешняя до 4 ГГц (регулировочная головка и СВЧ-выход); затягивание частоты и внешняя регулировка
Качание частоты от 1 МГц до 4 ГГц (регулировочная головка); от 1 МГц до 27 ГГц (СВЧ-выход). Линейный или логарифмический. Начало-конец или центр-размах
Частотомер внутренний: 300 МГц
Совместимость показаний измерителя мощности: термодатчик Rhode & Schwarz серии NRP-Z, модели 51, 52, 55.03, 55.04, 56, 57 и 58
Температура Эксплуатация: от 0 °C до 50 °C, 23 °C ± 5 °C для указанной производительности
Стандартные интерфейсы IEEE-488.2 (GPIB)
Габариты (В x Ш x Г) 146 мм x 442 мм x 551 мм с ручками.
Монтаж в стандартную стойку 19 дюймов (483 мм) при использовании монтажного комплекта Y9600
Масса 18 кг
Расширенные характеристики, каталоги, брошюры
-
766.09 КБ
-
1.93 МБ
Fluke 96270A | Fluke 96270A/S | Fluke 96270A/LL | Fluke 96270A/LL/S | Fluke 96270A/HF | Fluke 96270A/HF/S | Fluke 96270A/LL/HF | Fluke 96270A/LL/HF/S | Fluke 96270A/75 | Fluke 96270A/75/S | Fluke 96270A/HF/75 | Fluke 96270A/HF/75/S | Fluke 96270A/LL/75 | Fluke 96270A/LL/75/S | Fluke 96270A/LL/HF/75 | Fluke 96270A/LL/HF/75/S
