Анализатор фазовых шумов PNA20

Cерия: PNA
Нет в наличии
Цена (с НДС):
по запросу
Стоимость поверки (с НДС):
по запросу
Торговая марка: AnaPico
Срок гарантии (лет): 2
Госреестр СИ: №68540-17 (срок действия до 07.09.2022 г.)
Страна производитель: ШВЕЙЦАРИЯ
Поделиться:
Частотный диапазон 5 МГц-26 ГГц
Фазовый шум -185 дБн/Гц
Максимальный измеряемый уровень +23 дБм
Экран нет
Особенности Измеритель фазовых шумов. Диапазон отстройки от несущей от 0.1 Гц до 50 МГц, максимальная чувствительность −185 дБн/Гц. Измерение абсолютных и вносимых фазовых шумов, измерение в импульсном режиме. Работа от внешнего источника питания, 24Вdc, максимум 24Вт.
Интерфейс LAN, USB, опция - GPIB

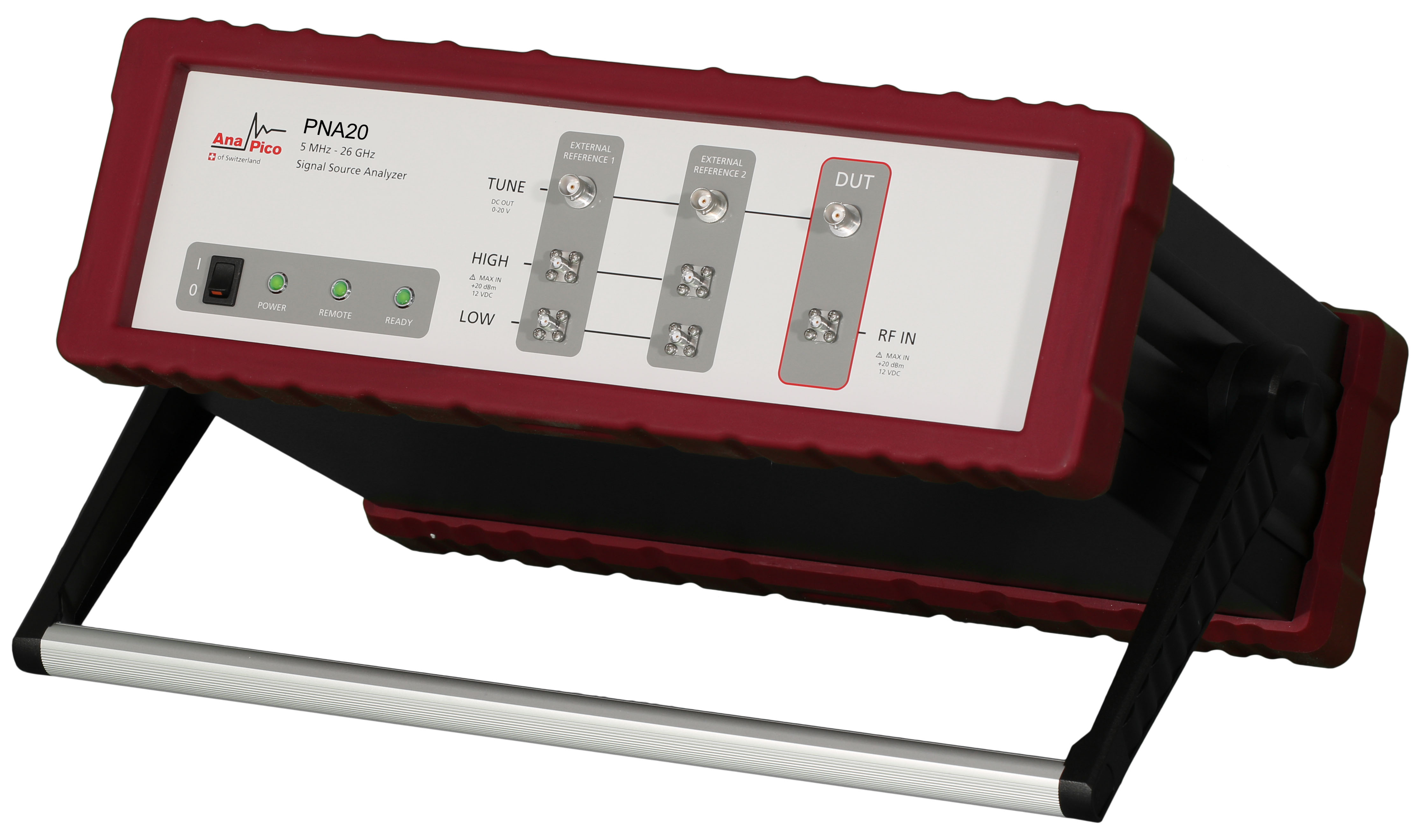

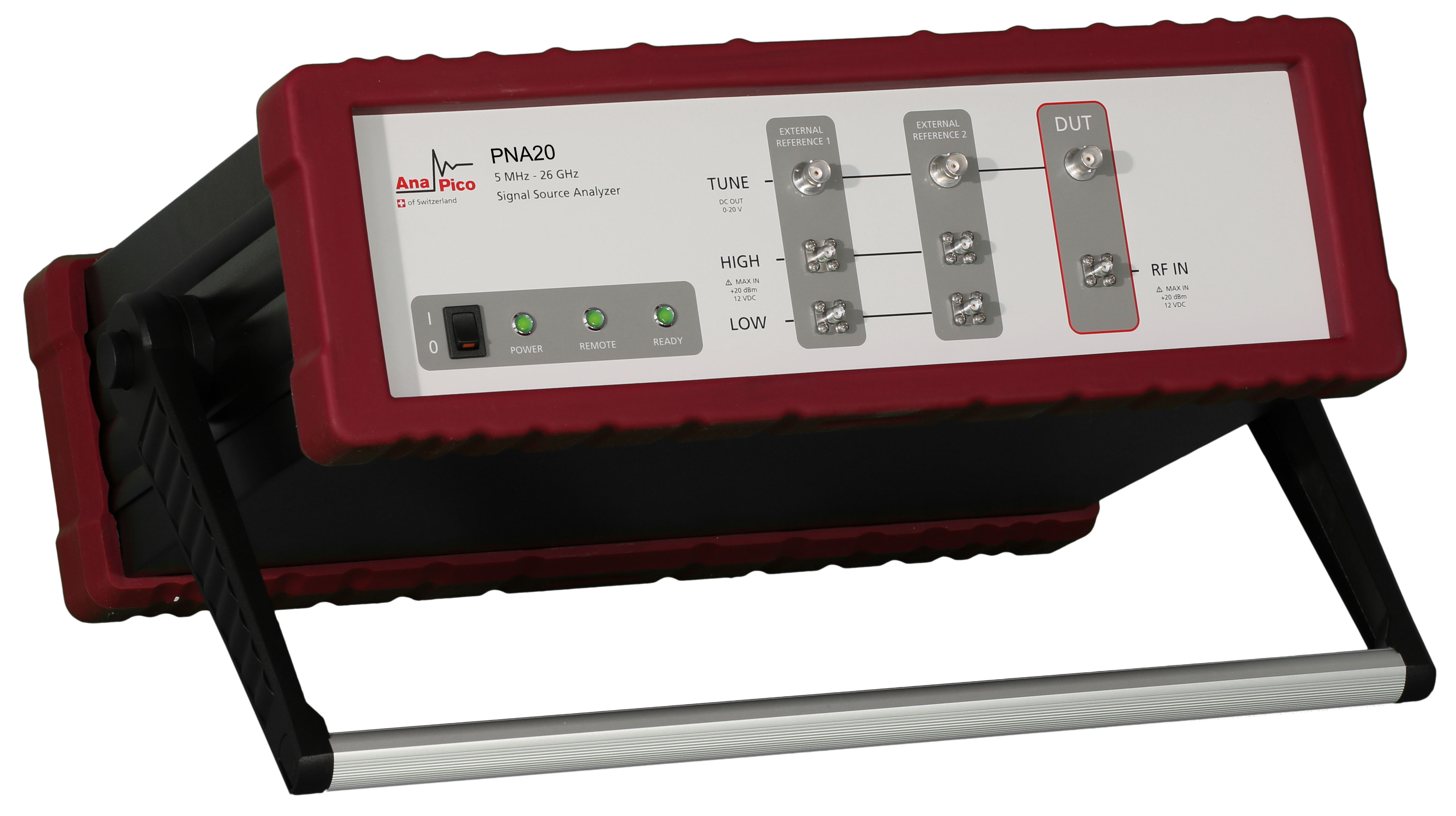

Анализатор фазовых шумов PNA20 AnaPico, диапазон рабочих частот от 5 МГц до 26 ГГц, чуствительность измерения до -190 дБн/Гц, измерение вносимых фазовых шумов.

Анализаторы фазовых шумов производства швейцарской компании AnaPico — это интегрированное решение, которое включает в себя необходимый набор функций для анализа характеристик источников сигнала в диапазоне от ВЧ до СВЧ, таких как кварцевые генераторы, синтезаторы с ФАПЧ, тактовые генераторы, ГУН c ФАПЧ, генераторы с диэлектрическим резонатором и пр.

Анализаторы серии PNA приборы содержат двухканальную кросс-корреляционную систему с двумя внутренними перестраиваемыми опорными источниками, а также позволяют проводить измерения с использованием внешних опорных сигналов.
Анализаторы PNA обеспечивают весь спектр измерений, а именно:
- измерение уровня абсолютного и добавочного фазового шума;
- измерение уровня фазового шума в импульсном режиме;
- непосредственный доступ к двухканальному БПФ-анализатору 100 МГц;
- измерение переходных процессов (частотно-временной зависимости, анализ области модуляции);
- стендовое испытание генераторов (контроль перестройки, смещения частоты, измерение фазового шума, тока, мощности и т.д.);
- контроль спектра;
- выполнение функций частотомера / измерителя мощности.

Дополнительно
- Два программируемых малошумящих DC источника питания до 15 В и 600 мА
- Три малошумящих источника питания управляющего напряжения от -5 до +22 В

Благодаря отработанным методикам кросс-корреляционных измерений и алгоритмам автокалибровки высокая точность и воспроизводимость результатов измерений достигается даже при изменении состояния окружающей среды. Полностью автоматические захват частоты и автокалибровка существенно упрощают эксплуатацию и расширяют возможности применения прибора, что позволяет намного быстрее проводить измерения и повышает удобство работы в реальных условиях.

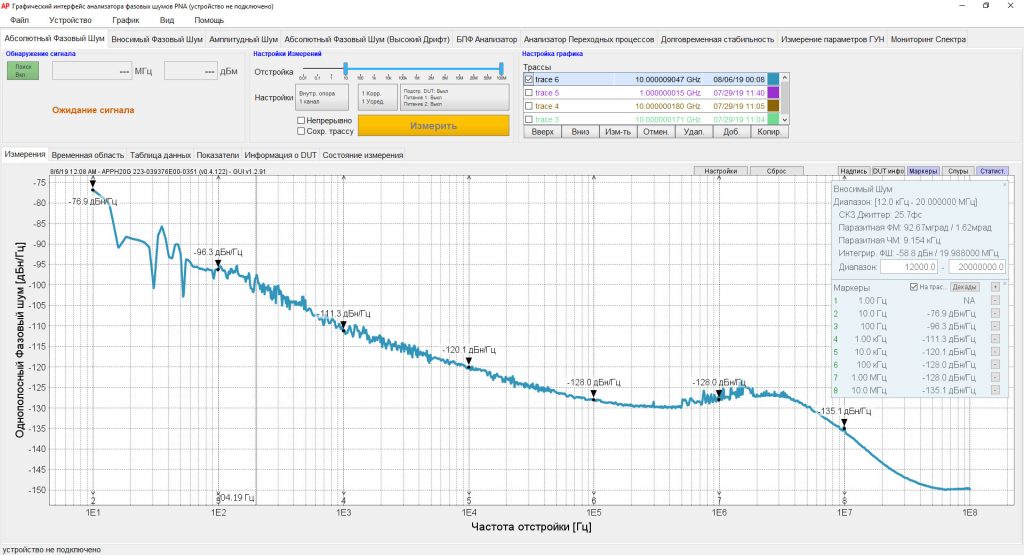

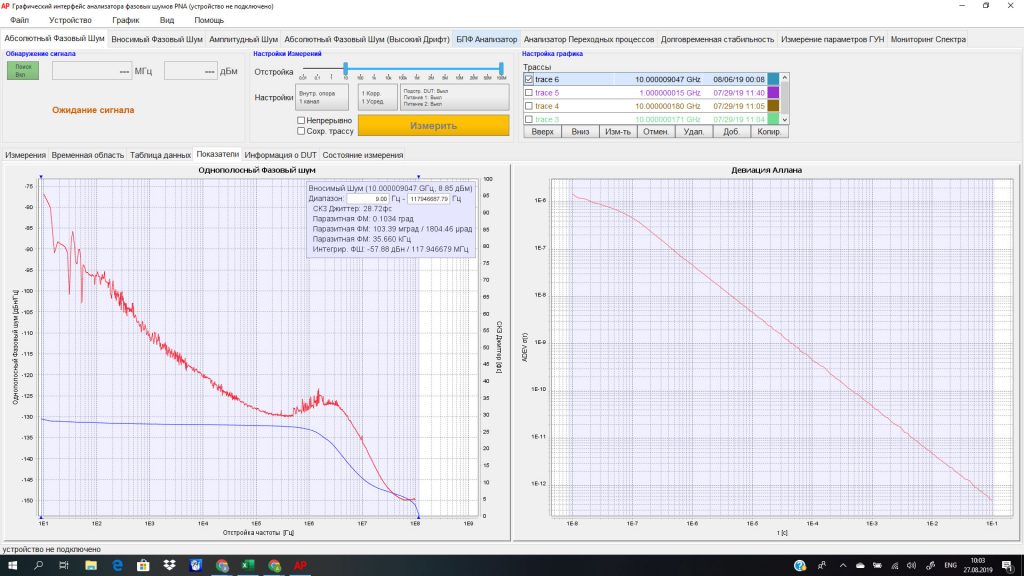

Данные анализаторы представляют собой компактные многофункциональные приборы, оснащаемые интерфейсами LAN (VXI-11), USB-TMC и GPIB (по заказу). Вместе с ними предоставляются не зависящий от платформы интуитивно-понятный графический интерфейс пользователя (ГИП), библиотека API и эффективный язык команд SCPI

Расширенные характеристики, каталоги, брошюры

  • Опция PNA20-LN опорный генератор с ультра-низким уровнем шума для анализатора фазовых шумов PNA20 AnaPico
  • Опция PNA20-PULSE измерения фазовых шумов в импульсном режиме для анализатора фазовых шумов PNA20 AnaPico, измерение амплитудных шумов в импульсе требует установки опции АМ
  • Опция PNA20-AM анализ амплитудных шумов для анализатора фазовых шумов PNA20 AnaPico
  • Опция PNA20-BURST Опция измерения фазовых шумов пачек импульсов, позволяет измерить фазовый шум отдельного импульса в пачке, возможность запуска и накопления отдельых импульсов в пачке по условиям заданным пользоватем. Время обзора от 10 мкс до 1 ми...
  • Опция PNA20-TRAN измерения переходных процессов во временной области
  • PNA20-TSTAB Опция измерения долговременной нестабильности частоты
  • PNA20-VCO Опция измерения параметров ГУН
  • ОпцияPNA20-SPEC - встроенный мониторинг спектра сигнала
  • Опция PNA20-GPIB установка интерфейса GPIB для анализатора фазовых шумов PNA20 AnaPico
