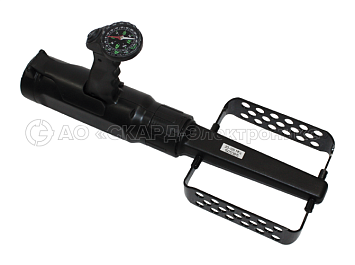

Антенна измерительная  со съёмными модулями П6-500В

Предназначена для использования в составе средств измерений для задач локализации источников передаваемых сигналов и радиопомех и задач электромагнитной совместимости РЭС.

Конструктивно антенна состоит из широкополосного согласующего устройства со встроенным подключаемым предварительным усилителем, блоком питания и 3-х сменных антенных модулей.

Имеет 2 режима работы:

— «активный» — с включенным предварительным усилителем (для повышения чувствительности системы):

— «пассивный» — с выключенным предварительным усилителем (используется в сложной электромагнитной обстановке).

Антенна является импортозамещающим аналогом активных направленных антенн R&S®HE300 и R&S®HE400 производства Rohde & Schwarz GmbH & Co. KG, Германия.

Рабочий диапазон частот:

Согласующий модуль: 20 МГц...10 ГГц

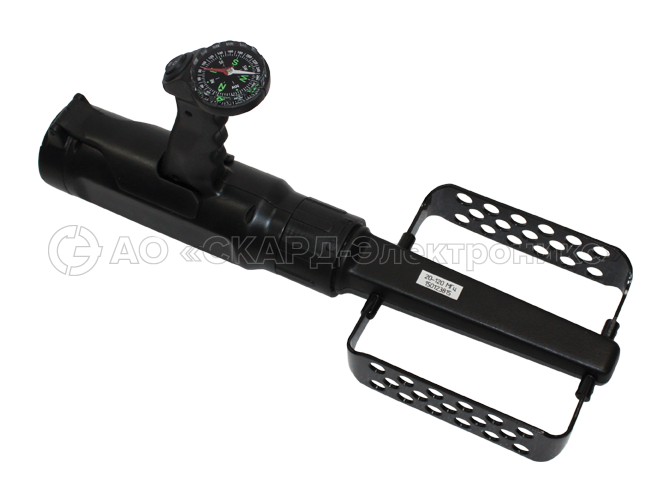

Сменный антенный модуль АМ1: 20...120 МГц

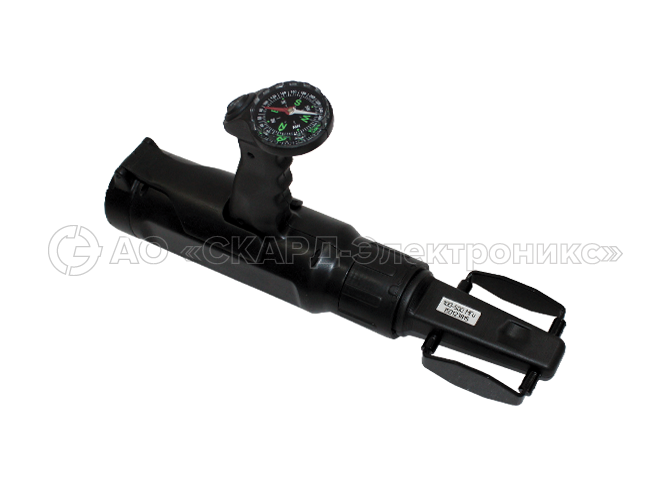

Сменный антенный модуль АМ2: 100...500 МГц

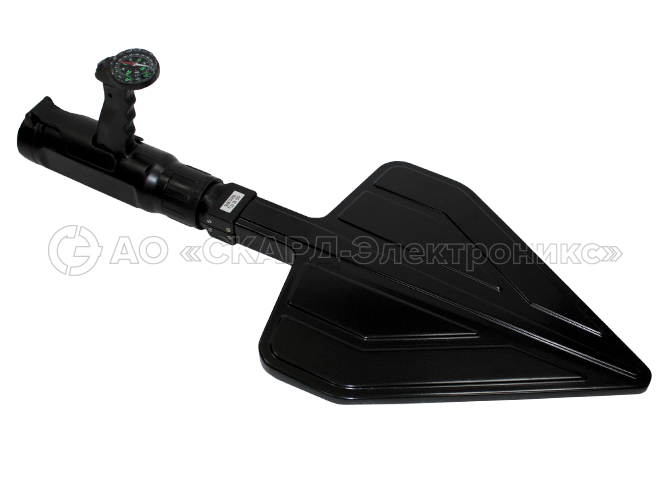

Сменный антенный модуль АМ3: 500 МГц...10 ГГц

Коэффициент калибровки (Кк) в диапазоне рабочих частот, дБ/м

АКТИВНЫЙ РЕЖИМ

Сменный активный модуль АМ1 (20 — 120 МГц) от 10 до 30

Сменный активный модуль АМ2 (100 — 500 МГц) от 0 до 25

Сменный активный модуль АМ3 (500 — 10000 МГц) от -5 до 35

ПАССИВНЫЙ РЕЖИМ

Сменный активный модуль АМ1 (20 — 120 МГц) от 35 до 55

Сменный активный модуль АМ2 (100 — 500 МГц) от 25 до 60

Сменный активный модуль АМ3 (500 — 10000 МГц) от 20 до 60

Коэффициент усиления (Ку) предварительного усилителя, дБ, не менее 12,0

Пределы допускаемой основной погрешности определения Кк, дБ 2,0

КСВН, не более 2,5

Тип соединителя N (розетка)

Масса:

Согласующий модуль 0,72 кг

АМ1 0,28 кг

АМ2 0,17 кг

АМ3 0,62 кг

Габариты:

Согласующий модуль+АМ1 463 х 233 х 73 мм

Согласующий модуль+АМ2 360 х 196 х 68 мм

Согласующий модуль+АМ3 716 х 311 х 73 мм
