Вторичный опорный эталон температуры 5615-12-A

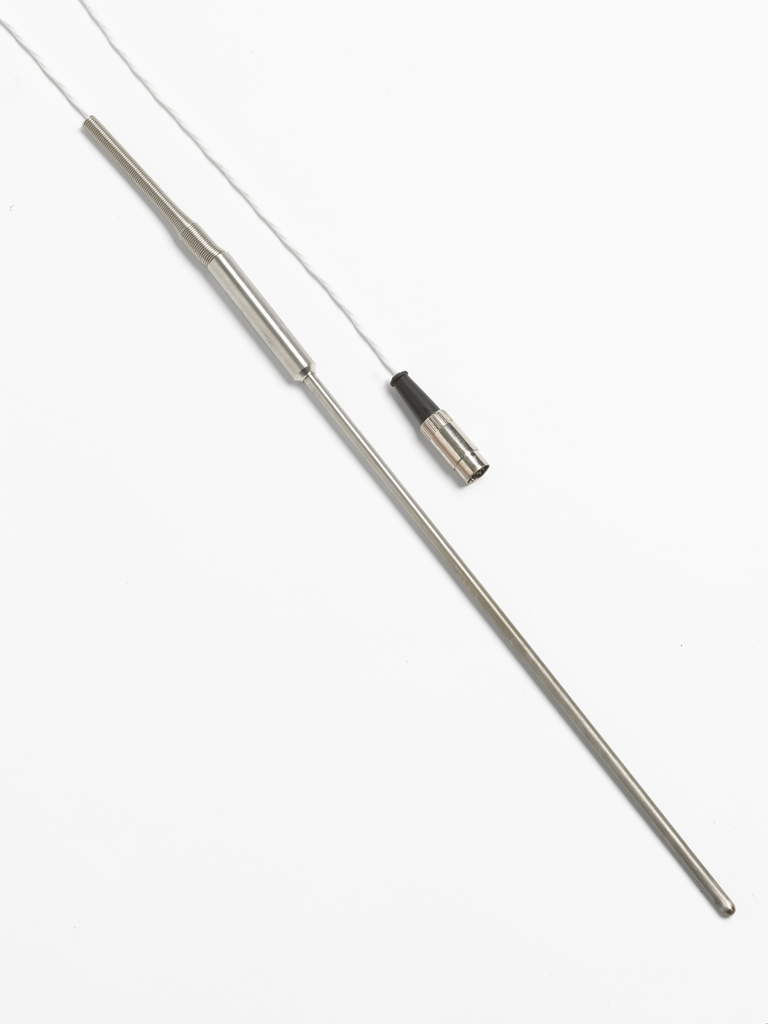

Датчик 5615-12-A – это платиновый резистивный термометр (PRT) в корпусе Inconel™ 600 длиной 305 мм и диаметром 6,35 мм, разъём INFO-CON для сухоблочных калибраторов Fluke 9142, Fluke 9143, Fluke 9144

Это вторичный температурный эталон, разработанный для обеспечения связи между высочайшими лабораторными стандартами и промышленными лабораториями или лаборатории вторичного уровня. Его точность составляет ± 0,012 °C при 0,01 °C.

Для максимальной стабильности элемент выполняется из платиновой проволоки эталонного класса (чистота 99,999 %). Проволока наматывается на катушку и помещается в сердечник, который обеспечивает ее равномерную фиксацию таким образом, что гистерезис исключается практически полностью. Электрическая схема датчика представляет собой четырехпроводную токовопотенциальную схему, исключающую влияние сопротивления подводящего провода.

У данных датчиков с оболочкой из сплава Inconel™ чувствительный элемент полностью зафиксирован, благодаря чему датчики более долговечны, чем стандартные платиновые резистивные термометры (SPRT). Чувствительный элемент защищен корпусом из керамики ультравысокой чистоты с герметичным стеклянным уплотнением, исключающим попадание влаги и грязи, за счет чего повышается стабильность показаний.

Датчик поставляется с калибровкой в соответствии с коэффициентами МТШ-90, что обеспечивает его совместимость со многими высококачественными устройствами считывания Fluke Calibration, включая 1529 Chub-E4, 1560 Black Stack и 1502A Tweener. Он обеспечивает сопряжение между 100-Омными промышленными термометрами сопротивления (RTD) и термометрами сопротивления, защищенными футляром (SPRT).

При необходимости меньшего времени отклика или при сложностях с обеспечением достаточного диаметра или глубины погружения заказывайте датчики 5615-9 или 5615-6. Это превосходные эталонные датчики для сравнительной калибровки в сухоблочных калибраторах Fluke Calibration. Корпус датчиков 5615-6 и 5615-9 имеет диаметр 4,76 мм.

С каждым датчиком предоставляется распечатка значений сопротивления с шагом 1 °C. Датчики 5615-9 и 5615-12 калибруются в диапазоне от –196 до 420 °C. Датчик 5615-6 калибруются до 300 °C.

Температурный диапазон от –200 до 420 °C

Номинальное сопротивление при 0 °C 100 Ом ± 0,10 Ом

Температурный коэффициент 0,0039250 W/W/°C

Погрешность: ± 0,024 °C при –200 °C; ± 0,012 °C при 0 °C; ± 0,035 °C при 420 °C

Длина датчика 28 мм

Положение датчика 6,9 ± 3,3 мм от края

Допуск диаметра корпуса ± 0,127 мм

Максимальная глубина погружения: 102 мм

Время отклика: 9 секунд (стандарт)
