Пробник N2818A
| Полоса пропускания | 200 МГц |
| Время нарастания | 1,75 нс |
| Напряжение, дифференциальный режим | ±20 В |
| Напряжение, режим с общей землей | 60 ±В |
| Коэффициент ослабления | 10 / 100 |
| Входное сопротивление | Дифференциальный режим 1 МОм, с общей землей 500 кОм |
| Входная емкость | Дифференциальный режим 7 пФ, с общей землей 3,5 пФ |
| Особенности | Интерфейсу AutoProbe. Идеально подходит для измерения параметров высокоскоростных силовых устройств, цифровых систем и автомобильных шин передачи данных (CAN, LIN, FlexRay). |
Дифференциальный пробник N2818A с интерфейсом AutoProbe
Полоса пропускания 200 МГц
Коэффициент деления 10:1
Широкий динамический диапазон для различных прикладных задач: ±20 В для дифференциальных сигналов и ±60 В для синфазных сигналов
Высокое входное сопротивление и малая величина входной емкости для снижения нагрузки на исследуемую схему: 1 МОм/3,5 пФ
Подключение непосредственно к интерфейсу AutoProbe, не требуется отдельный источник питания
Идеально подходит для измерения параметров высокоскоростных силовых устройств, цифровых систем и автомобильных шин передачи данных (CAN, LIN, FlexRay)
Описание

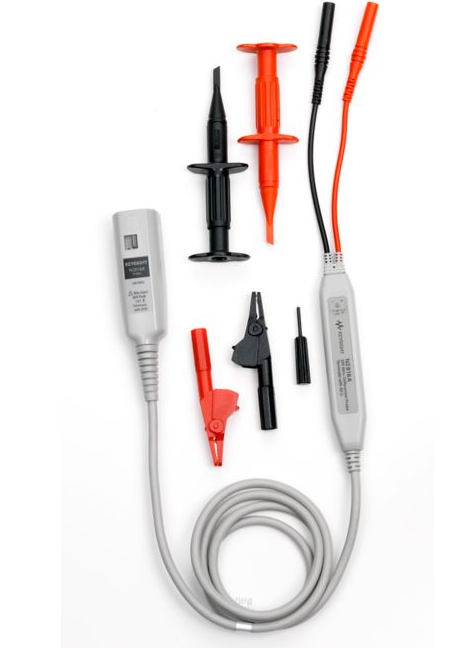

Дифференциальный пробник Keysight N2818A с полосой пропускания 200 МГц предназначен для точных измерений параметров высокоскоростных дифференциальных сигналов при разработке и тестировании быстродействующих силовых устройств и цифровых систем, а также автомобильных шин передачи данных. Дифференциальный пробник N2818A имеет коэффициент деления 10:1, что позволяет использовать его для решения широкого круга прикладных задач. В стандартную комплектацию пробника входят два наконечника в виде крючка и два зажима типа «крокодил», которые дают возможность подключаться как к крупным, так и к мелким компонентам в ограниченном пространстве. Благодаря высокому входному сопротивлению 1 МОм и малой величине входной емкости (3,5 пФ), пробник N2818A обеспечивает минимальную нагрузку на исследуемую схему.
Пробник N2818A совместим с любыми осциллографами серий InfiniiVision и Infiniium, имеющими входы 50 Ом с интерфейсом AutoProbe, через который осуществляется и питание пробника. Для работы с осциллографами, не имеющими интерфейса AutoProbe, рекомендуется использовать дифференциальный пробник N2792A.
