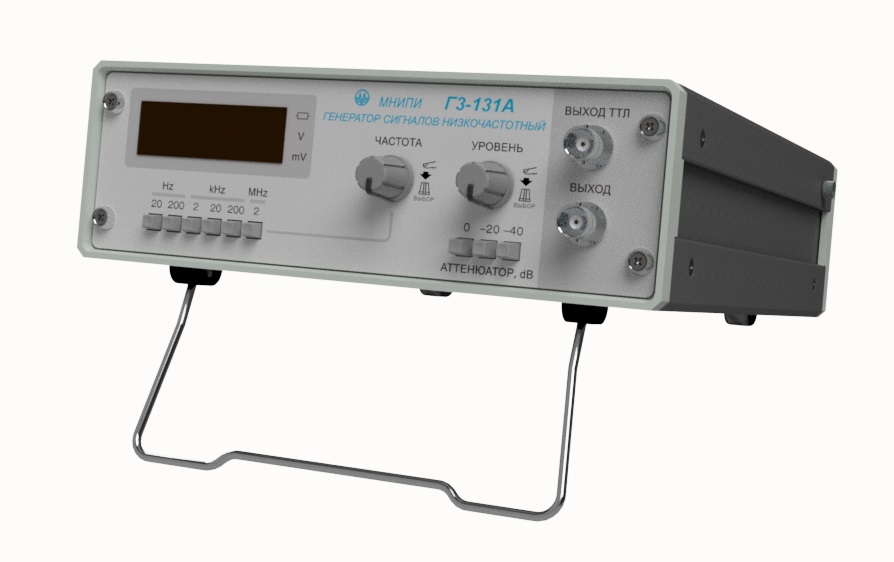

Генератор сигналов низкочастотный Г3-131А

Генератор Г3-131А предназначен для формирования сигналов синусоидальной и прямоугольной форм.

Основными преимуществами прибора являются:

широкий диапазон частот;

малые искажения синусоидальных сигналов;

калиброванный выход по среднеквадратическому значению напряжения;

цифровая индикация и выход сигналов ТТЛ уровня;

высокая точность установки частоты во всем рабочем диапазоне;

возможность эксплуатации в жестких климатических условиях (при отрицательной температуре воздуха);

простота в регулировке и высокая надежность.

Форма сигнала: синусоидальная, прямоугольная (ТТЛ)

Диапазон частот: от 2 Гц до 2 МГц

Погрешность установки частоты не более ±0,05 %

Нестабильность частоты не более 0,02 % за 15 мин

Амплитуда сигнала:

не менее 5 В на нагрузке 600 Ом

не менее 10 В без нагрузки

Пределы регулировки уровня выходного сигнала:

от 1 мВ до 3,75 В (скз) на нагрузке 600 Ом

от 2 мВ до 7,5 В (скз) без нагрузки

Неравномерность уровня сигнала относительно 1 кГц:

не более 2 % на частотах от 20 Гц до 200 кГц

не более 5 % на частотах от 200 кГц до 2 МГц

Коэффициент гармоник:

не более 0,3 % на частотах от 2 до 19,999 Гц

не более 0,2 % на частотах от 20 Гц до 100 кГц

не более 1 % на частотах от 100 кГц до 2 МГц

Параметры сигнала прямоугольной (ТТЛ) формы:

лог. «1» ³ 2,4 В; лог. «0» ≤ 0,4 В

длительность фронта, среза не более 100 нс

Диапазон рабочих температур от минус 10 °С до плюс 40 °С

Питание ~230 В, 50 Гц; 10 В×А
