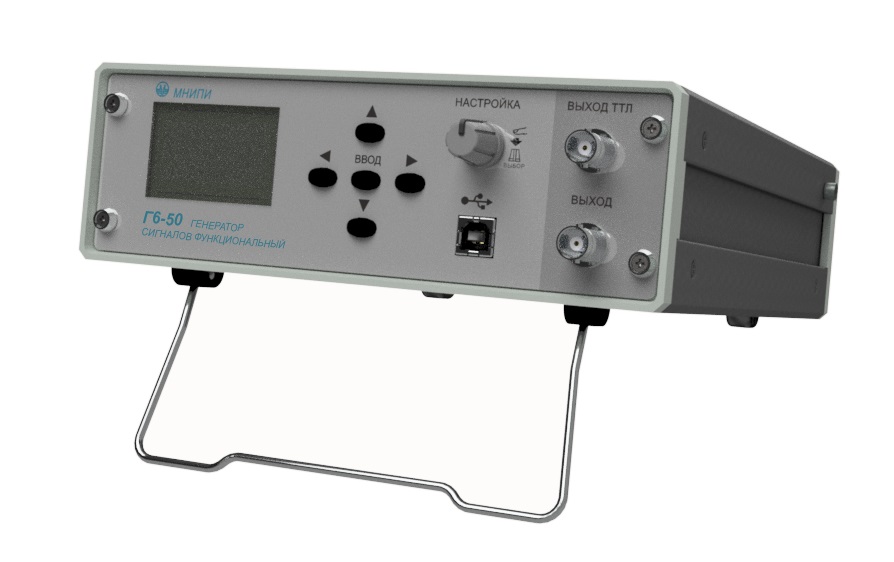

Генератор сигналов функциональный Г6-50

Генератор сигналов функциональный Г6-50 предназначен для формирования сигналов синусоидальной, прямоугольной (ТТЛ), меандр, треугольной, пилообразной (прямой и обратной) форм.

Основными преимуществами прибора являются:

высокое разрешение по частоте (5 десятичных разрядов при начальной дискретности 0,1 Гц):

точность установки частоты во всем рабочем диапазоне;

калиброванный выход по среднеквадратическому значению напряжения и размаху сигнала;

возможность эксплуатации в жестких климатических условиях (при отрицательной температуре воздуха);

простота в регулировке и высокая надежность.

Технические характеристики

Форма сигнала: синусоидальная, меандр, треугольная, пилообразная (прямая, обратная), смещение, прямоугольная (ТТЛ)

Диапазон частот от 0,1 Гц до 2 МГц

Погрешность установки частоты не более ±0,05 %

Нестабильность частоты не более 0,02 % за 15 мин

Амплитуда сигнала синусоидальной формы:

не менее 5 В на нагрузке 600 Ом

не менее 10 В без нагрузки

Размах сигналов: меандр, треугольная, пилообразная (прямая, обратная)

не менее 10 В на нагрузке 600 Ом

не менее 20 В без нагрузки

Пределы регулировки уровня выходного сигнала:

синусоидальной формы

от 4 мВ до 3,7 В (скз) на нагрузке 600 Ом

от 8 мВ до 7,4 В (скз) без нагрузки

меандр, треугольной, пилообразной формы

от 10 мВ до 10,465 В (размах) на нагрузке 600 Ом

от 20 мВ до 20,93 В (размах) без нагрузки

Неравномерность уровня сигнала синусоидальной формы относительно 1 кГц

не более 5 % на частотах от 0,1 до 10 Гц

не более 2 % на частотах от 10 Гц до 200 кГц

не более 5 % на частотах от 200 кГц до 2 МГц

Коэффициент гармоник синусоидальной формы

не более 0,2 % на частотах от 10 до 99,999 Гц

не более 0,07 % на частотах от 100 Гц до 10 кГц

не более 0,2 % на частотах от 10,001 до 120 кГц

не более 1 % на частотах от 120,01 кГц до 1 МГц

не более 4 % на частотах от 1,0001 до 2 МГц

Параметры сигнала прямоугольной (ТТЛ) формы в диапазоне частот от 0,1 Гц до 2 МГц

лог. «1» ³ 2,4 В; лог. «0» ≤ 0,4 В

длительность фронта, среза не более 100 нс

Диапазон рабочих температур

от минус 10 °С до + 40 °С

Питание ~230 В, 50 Гц; 10 В×А

Габариты; масса

210х71х255 мм; 2 кг
