Генератор АКИП-3417

Генератор сигналов АКИП-3417 имеет в наличии два полностью независимых канала и позволяет формировать по Каналу A высокочастотные гармонические колебания (синус) до 500 МГц с ультранизким уровнем гармонических искажений и возможностью ослабления выходного сигнала до -127 дБм. Для формирования выходного сигнала по Каналу A используется однопетлевой синтезатор с ФАПЧ-подстройкой между частотой опоры и аналоговым генератором. Для генерации колебаний по каналу B новинка использует технологию прямого цифрового синтеза (DDS), которая позволяет формировать точные по форме (8 типов) и стабильные сигналы для широкого круга измерительных задач. Наличие двух каналов, технологий ФАПЧ и DDS, позволило создать комбинированный прибор: ВЧ генератор и функциональный генератор.

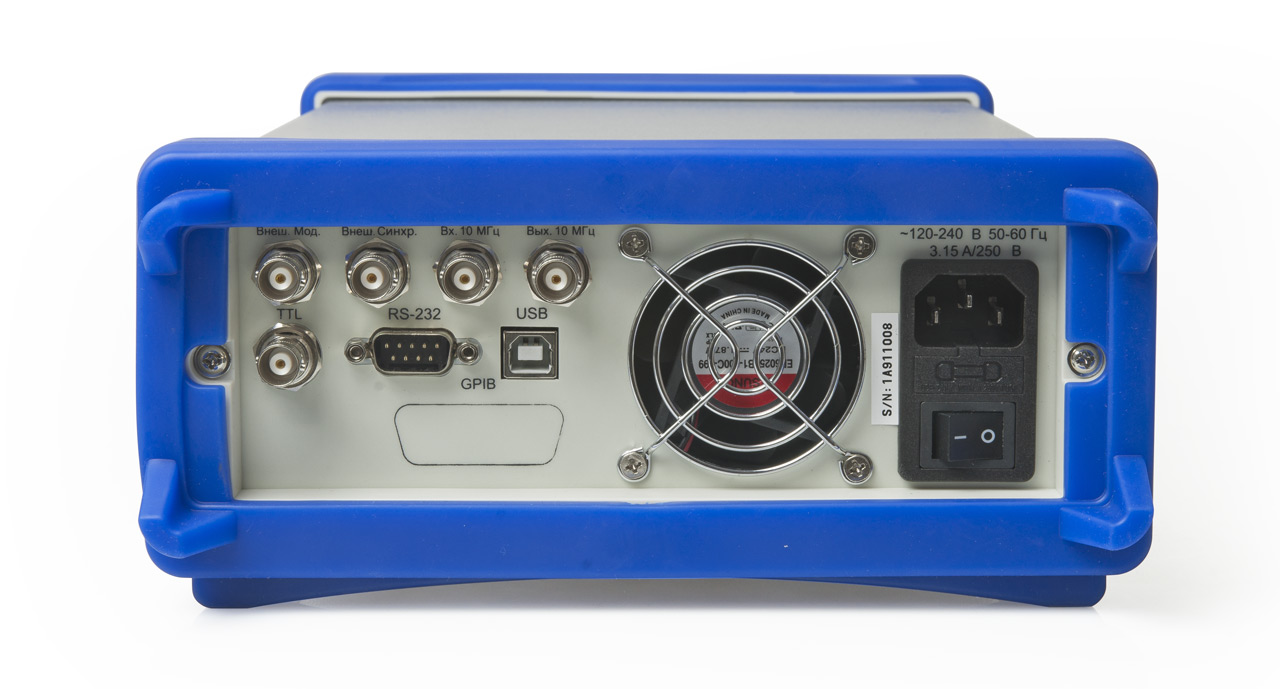

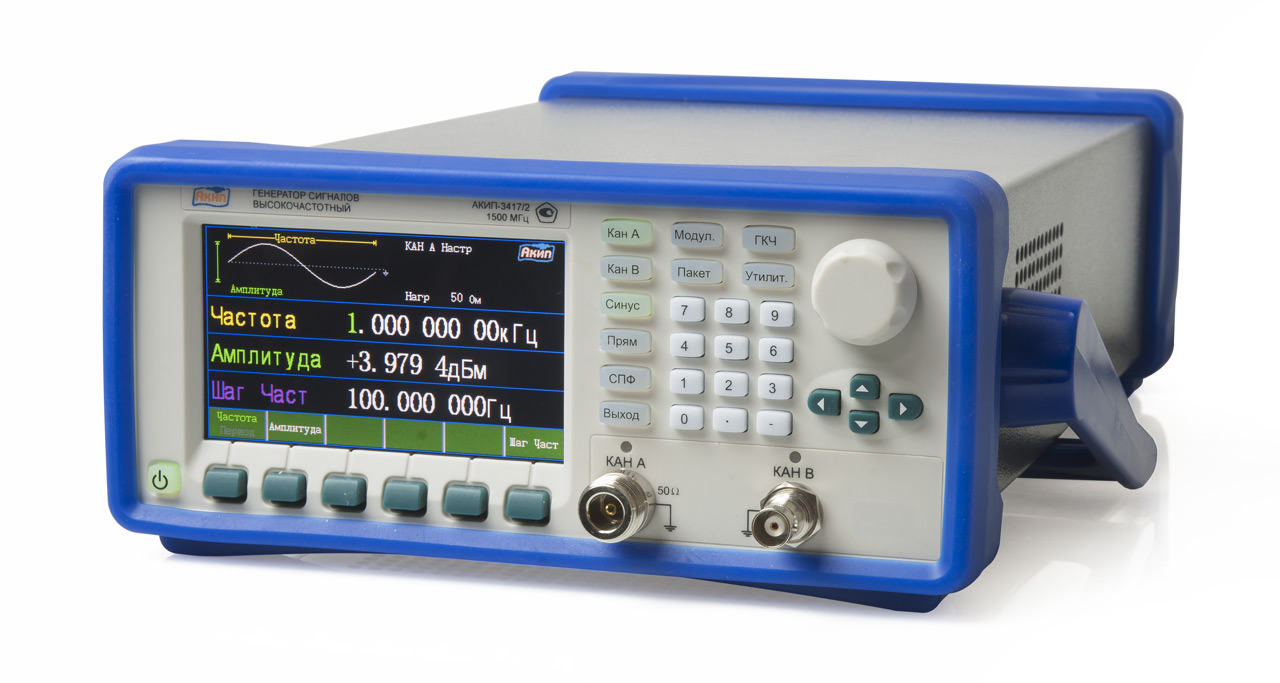

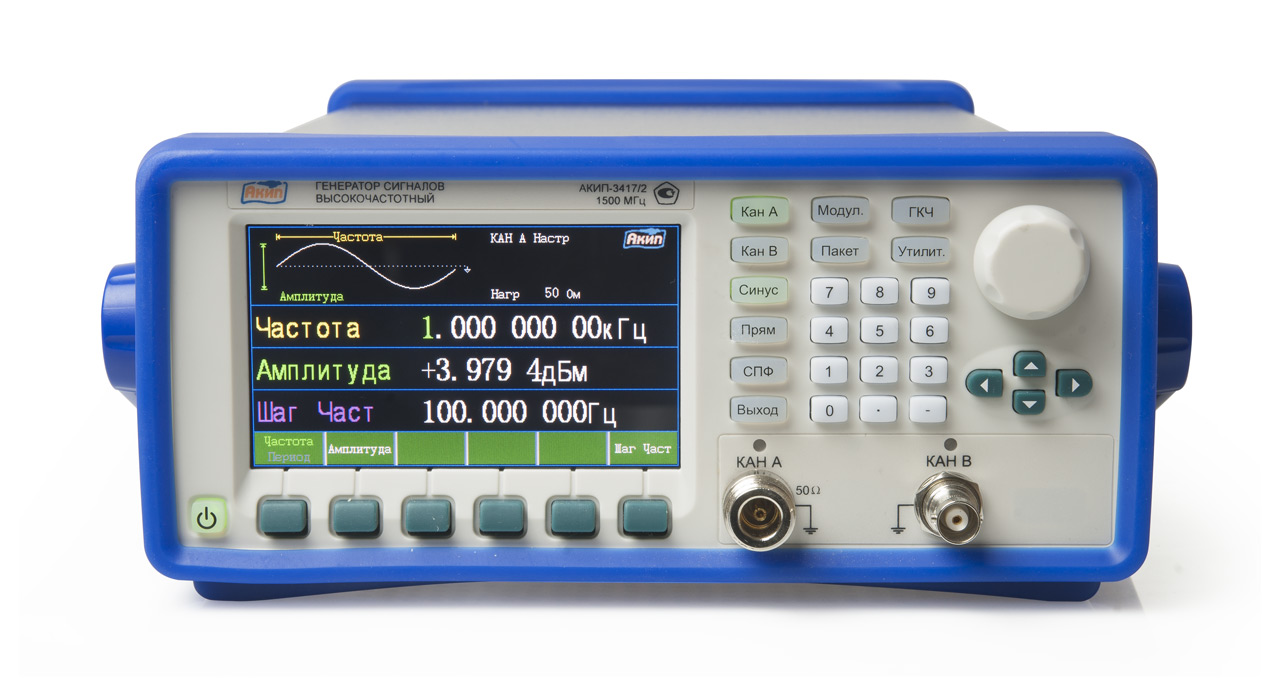

Генератор АКИП-3417 имеет большой графический ЖК-дисплей (TFT, диагональ 11 см, 480 х 272 точек), на котором отображается меню навигации и информация о режимах работы, параметрах выходного сигнала и системные уведомления. Органы управления (кнопки, панель) и внутренний интерфейс имеют полную локализацию для российского пользователя. Генераторы снабжены интерфейсами USB, RS-232 для ДУ и программирования в составе автоматизированных измерительных комплексов.

Генератор АКИП-3417 имеет встроенный двухканальный частотомер, что позволяет выполнять измерения частоты в следующих диапазонах: Частотомер 1 - от 1 Гц до 100 МГц, Частотомер 2 – от 100 МГц до 2,5 ГГц.

Основные возможности:

Канал А (система ФАПЧ):

частотный диапазон: синус до 500 МГц; прямоугольник до 80 МГц;

формы сигналов: синус, прямоугольник;

виды модуляции: АМ, ЧМ, ЧМн, ФМн;

режим линейного и логарифмического свипирования (ГКЧ) и формирования пакетов радиоимпульсов (Burst) с функцией непрерывной корректировки фазы.

Канал B (прямой цифровой синтез):

частотный диапазон до 10 МГц;

формы сигналов: синус, прямоугольник, треугольник, импульс, экспонента, шум, DC (пост. смещение).

Погрешность внутреннего опорного генератора составляет ±2x10-6, для улучшения стабильности возможна установка термостатированного опорного генератора с погрешностью ±2x10-7 в год (опция 100).

Новый генератор АКИП-3417 – высокопроизводительный источник сигналов с низким уровнем джиттера и минимальными гармоническими искажениями формы выходных колебаний, позволяющий формировать точные по форме и высокочастотные сигналы.

Измерительные ресурсы и возможности генератора АКИП-3417 позволяют использовать его в самых разнообразных сферах: исследования и обучение, тестирование аналоговых датчиков, имитация сигналов окружающей среды, тестирование функциональных и интегральных схем, ремонт и сервис.

Генератор АКИП-3417 может быть рекомендован в качестве прямой замены ВЧ генератора Г4-151
