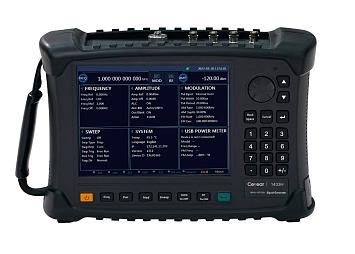

Генератор сигналов Ceyear 1433H

Cерия: Ceyear 1433
Нет в наличии
Цена (с НДС):
по запросу
Торговая марка: Ceyear
Поделиться:
Количество каналов 1
Частотный диапазон ОТ 1 МГц
Частотный диапазон ДО 50 ГГц
Опорный генератор (погрешность установки частоты) ±5×10-7
Выходной уровень (минимум) -120 дБм
Выходной уровень (максимум) 0 дБм
Выходной импеданс (Ом) 50 (тип 2.4мм/ вилка)
Виды модуляции АМ, ЧМ, ИМ (длит. импульса от 1 мкс –ALC ON)
ГКЧ (sweep) по шагам (step scan), по списку, длит. 10 мс -100 с, 2-1061 точек
Экран (см, разрешение) Да (21 см, сенсорный)
Особенности Макс. разрешение установки частоты 0,1 Гц. КСВН <2,5. Фазовый шум <-94 дБн/Гц (отстройка на 10 кГц от несущей до 50 ГГц). Масса 5,5 кг, питание лит. батарея 10,8В/ 9900мА*ч, сетевой адаптер ~230В (50/60 Гц, 15 Впост./ 4А), макс. потребление 45 Вт. Цветной сенсорный ЖКИ (21 см, touch screen). Выход ОГ (Ref out), вход внеш. ОГ (Ref in). Вход СИ (BNC), Выход СИ (BNC), вых. монитор (BNC)
Интерфейс LAN, USB

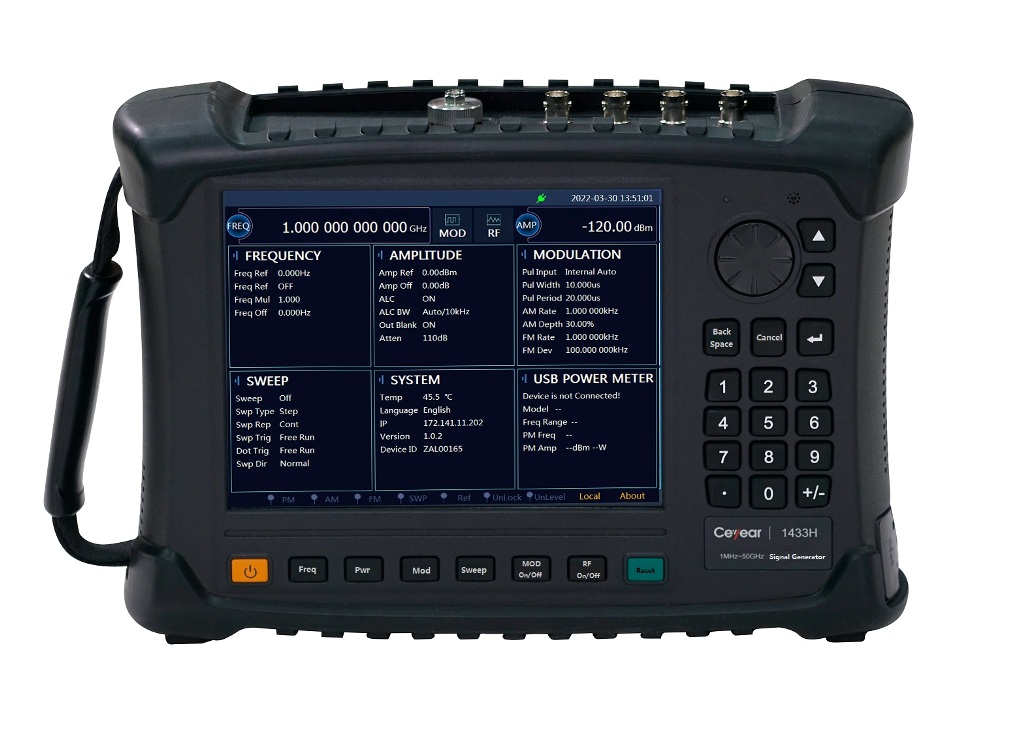

Портативный ВЧ-генератор Ceyear 1433H

Серия 1433 – это линейка генераторов ВЧ сигналов, которые разработаны в портативном исполнении, имеют компактный корпус и батарейное питание специально для применения в полевых условиях.
Модификации генераторов серии оснащены ВЧ выходом для формирования сигналов непрерывной генерации синусоидального колебания (CW), сигналов ЧМ/ AM/ импульсной модуляции.
Возможность регулировки амплитуды обеспечивается в широком динамическом диапазоне, поддержка режима развертки – качание по «шагам/списком», а также другие измерительные ресурсы.
Генераторы имеют большой цветной сенсорный экран с диагональю 21 см для удобной работы пользователя при настройке параметров и выдаче сигнала на выходе.

Генератор высокочастотных сигналов серии 1433 имеет малые массогабаритные характеристики, гибкую реализацию способа питания (перезаряжаемый аккумулятор + сетевой адаптер).
Прибор хорошо адаптирован для условий эксплуатации в полевых условиях и задач выездного прикладного тестирования.
Генератор удобен в использовании на строящихся и монтируемых радиочастотных объектах, для отладки и ежедневного технического обслуживания РЭА, поиска неисправностей в электронных интегрированных системах, при тестировании РЧ приемников, поверка радиолокационных и навигационных устройств (оценка качества приема радара и устранение неполадок), для диагностики транспортных средств (авиа, ЖД, морской транспорт), а также в сфере научной деятельности.

Функции и особенности:
• Широкий диапазон частот: от 1 МГц до 50 ГГц (в зав. от модификации)
• Высокое разрешение установки частоты: 0,1 Гц
• Минимальные значения и показатели фазового шума: -108 дБ/Гц при смещение частоты 10 кГц при несущей fc 10 ГГц (SSB phase noise)
• Аппаратные интерфейсы тестирования и формирования схем измерений: вход/выход ОГ, вход/ выход СИ, выход для мониторинга
• Удобство работы оператора, высокая производительность измерений: большой ЖК-экран, возможность сенсорного управления, оптимальная эргономика органов управления
• Поддержка ДУ и программирования (интерфейсы LAN и USB)
• Питание от внутренней батареи или сетевого адаптера питания
• Диапазон рабочих температур -10 °C ~ +50 °C

Прикладные приложения и измерительные задачи генераторов 1433-серии:
 тестирование производительности и поиск неисправностей радаров и другого электронного оборудования с использованием непрерывного выходного сигнала аналоговой модуляции (моделирование сигнала возбуждения).
 полевые испытания диаграммы направленности антенны за счет генерации тест-сигнала с известной фиксированной амплитудой, который используется для проверки индикатора диаграммы направленности передающей антенны.
  • Функция измерение мощности с поддержкой внешнего USB датчика (ПО/ Power Meter Option). Для измерений требуется наличие USB- датчика мощности: H06 ~ H13 (приобретается отдельно )
  • Зарядное устройство от сети переменного напряжения (сетевой адаптер) для портативного генератора ВЧ-сигналов Ceyear серии 1433
  • Перезаряжаемая литий-ионная батарея. Резервная батарея для замены во время длительной работы с портативным генератором ВЧ-сигналов Ceyear серии 1433
  • USB-датчик непрерывной мощности в диапазоне частот 9 кГц ~ 6 ГГц для измерения мощности CW (арт. 87230 / требуется предварительная установка опции S01)
  • USB-датчик непрерывной мощности в диапазоне частот 50 МГц ~ 26,5 ГГц для измерения мощности CW (арт. 87232 / требуется предварительная установка опции S01)
  • USB-датчик непрерывной мощности в диапазоне частот 50 МГц ~ 40 ГГц для измерения мощности CW (арт. 87233 / требуется предварительная установка опции S01)
  • USB-датчик пиковой мощности в диапазоне частот 50 МГц ~ 18 ГГц для измерения пиковой мощности и мощности импульса (арт. 87234D / требуется предварительная установка опции S01)
  • USB-датчик пиковой мощности в диапазоне частот 50 МГц ~ 26,5 ГГц для измерения пиковой мощности и мощности импульса (арт. 87234E / требуется предварительная установка опции S01)
  • USB-датчик пиковой мощности в диапазоне частот 50 МГц ~ 40 ГГц для измерения пиковой мощности и мощности импульса (арт. 87234F / требуется предварительная установка опции S01)
  • USB-датчик пиковой мощности в диапазоне частот 500 МГц ~ 67 ГГц для измерения пиковой мощности и мощности импульса (арт. 87234L / требуется предварительная установка опции S01)
  • Функциональная сумка для хранения и транспортировки портативного генератора ВЧ-сигналов Ceyear серии 1433
  • Тканевый рюкзак (удобство переноски и хранения) для портативного генератора ВЧ-сигналов Ceyear серии 1433
  • Жесткий кейс для безопасной перевозки прибора. Высокопрочный легкий упаковочный футляр с ручкой для транспортировки портативного генератора ВЧ-сигналов Ceyear серии 1433
