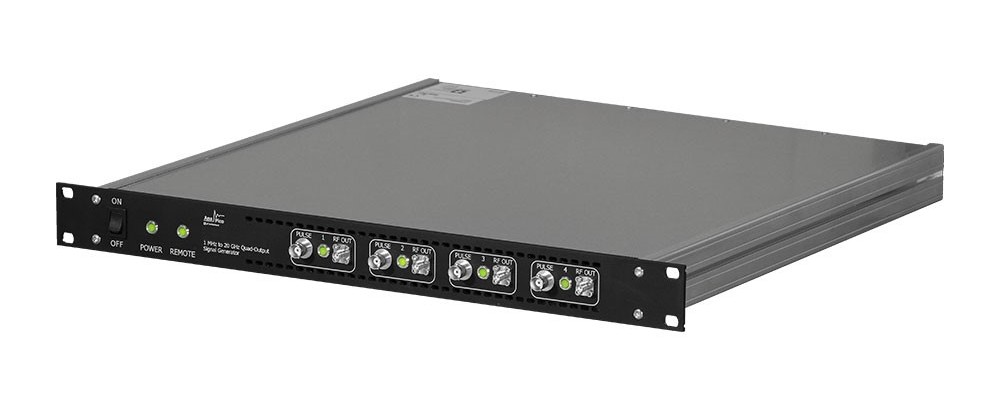

Генератор сигналов MCSG40-ULN-2

Cерия: MCSG
Стоимость поверки (с НДС):
по запросу
Торговая марка: AnaPico
Срок гарантии (лет): 3
Госреестр СИ: №79460-20 до 02.11.2025 г.
Страна производитель: ШВЕЙЦАРИЯ
Количество каналов 2
Частотный диапазон ОТ 300 кГц
Частотный диапазон ДО 40 ГГц
Опорный генератор (погрешность установки частоты) ±3×10-7
Выходной уровень (минимум) -20 дБм (-80 дБм с опцией PE4)
Выходной уровень (максимум) +25 дБм
Выходной импеданс (Ом) 50
Виды модуляции опция - АМ,ЧМ,ФМ,ИМ, 32 код фазы, код Баркера, QPSK,BPSK
Особенности Установлена опция ULN, ультранизкий уровень фазового шума, для более высокого разрешения синтезирования частот, улучшения межканальной фазовой когерентности. Разрешение по частоте 0,001 Гц. Фазокогерентные каналы. Фазокогеретная перестройка частоты (опция PHS). Фазовый шум (1 ГГц, отстройка 100 кГц) -150 дБн/Гц. Возможность синхронизировать несколько модулей генераторов через опорный сигнал 3 ГГц. Переключение частоты 25 мкс. Возможность монтажа в стандартную стойку 19 дюймов, высота корпуса 1U.
Интерфейс USB, LAN, опция – GPIB
Генераторы сигналов AnaPico MCSG40-ULN-2

Количество каналов: 2 независимых канала

Когерентность каналов: Каналы фазокогерентные

Фазокогерентная перестройка частоты: Опция PHS

Межканальная стабильность фазы:

• 3 мрад

Диапазон частот: от 300 кГц до 40 ГГц

Разрешение: 0.001 Гц

Диапазон установки мощности: -20 до +25 дБм/ -80 до +25 дБм (Опция PE4)

Скорость переключения: 25 мкс

Фазовый шум 1 ГГц:

отстройка 10 Гц: -105 дБн/Гц

отстройка 1 кГц: -131 дБн/Гц

отстройка 20 кГц: -145 дБн/Гц

отстройка 100 кГц: -150 дБн/Гц

Виды модуляций: АМ,ЧМ,ФМ,ИМ (опция MOD), 32 код фазы, код Баркера, QPSK,BPSK (Опция IPM)

- SYSREF OUT- Возможность синхронизировать несколько модулей генераторов через опорный сигнала 3 ГГц, суммарное число каналов не ограничено. Межканальная фазовая стабильность между генераторами 5 мрад.

MCSG серия фазо-когерентных многоканальных генераторов, высокой мощности с сверхбыстрой перестройкой частоты и низким уровнем фазового шума доступны в диапазоне частот от 300 кГц до 6, 12, 20 или 40 ГГц. Что идеально подходит для широкого спектра применения, где требуется хорошее качество сигнала, точная установка высокой выходной мощности. Низкий фазовый шум сочетается с низкими значениями частотных искажений, гармонических искажений, скорость перестройки частоты 25 мкс что делает серию AnaPico MCSGxx лидером класса.

Высокостабильный термостатированный генератор обеспечивает высокую точность установки и долговременную стабильность частоты. Допускается использовать внешние опорные сигналы для синхронизации 10, 100 МГц и 1 ГГц синхронизации, а также для случая специальных требований имеется вход опорных сигналов 1-250 МГц. Кроме того, серия MCSGxx имеет два специфических высокочастотных порта3 ГГц Sysref (один вход и один выход), что позволяет обеспечить превосходную синхронизация фаз между выходами из нескольких модулей MCSGxx.
