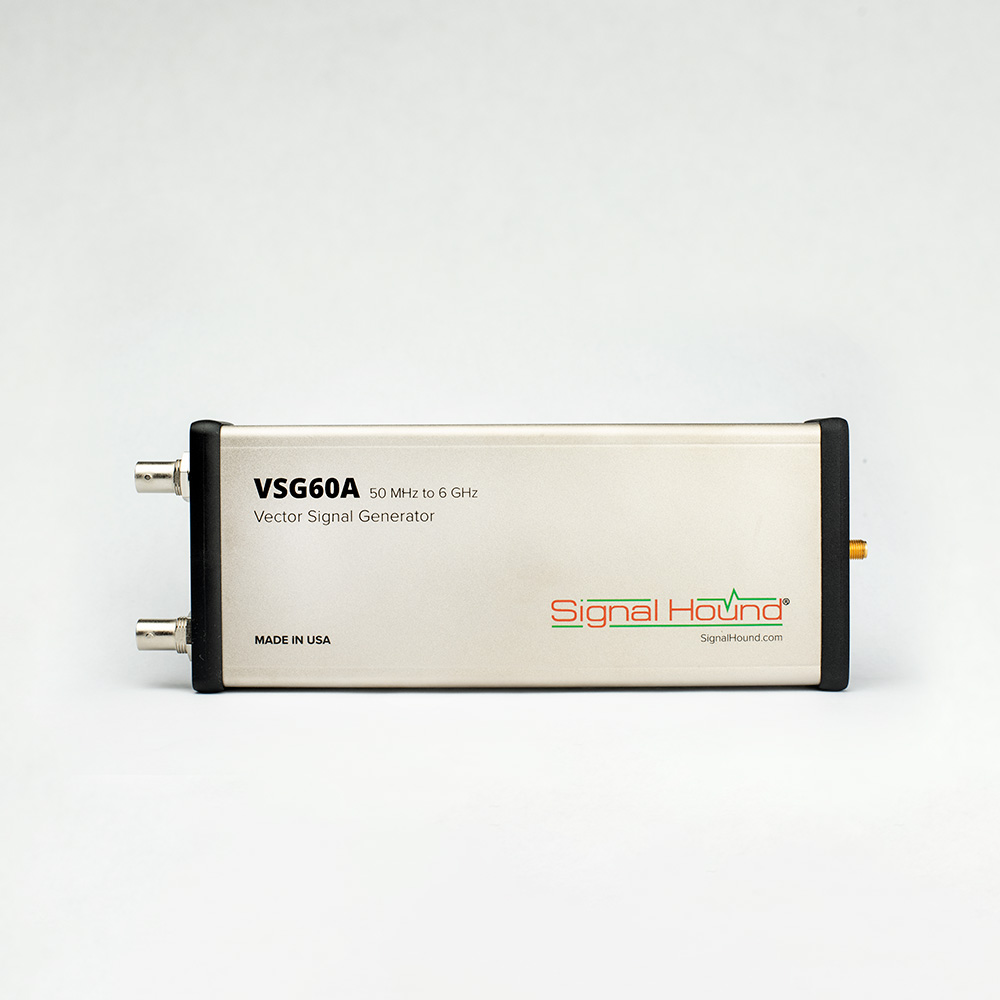

Генератор сигналов векторный VSG60A

Нет в наличии
Цена (с НДС):
По запросу
Торговая марка: Signal Hound
Количество каналов 1
Частотный диапазон ОТ 50 МГц
Частотный диапазон ДО 6 ГГц
Опорный генератор (погрешность установки частоты) ±1×10-6
Выходной уровень (минимум) -55 дБм
Выходной уровень (максимум) 7 дБм
Выходной импеданс (Ом) 50
Виды модуляции AM, ЧМ, ФМ, ИМ, IQ
ГКЧ да
Особенности Векторный ВЧ генератор. Полоса пропускания I/Q-модулятора 40 МГц. Фазовый шум < -125 дБн/Гц (отстройка на 10 кГц от несущей 1 ГГц). Диапазон рабочих температур 0...50 °С
Интерфейс USB.
Векторный генератор сигналов VSG60A

VSG60A имеет низкий фазовый шум, высокую скорость переключения 200 мкс, что позволяет проводить тестирование со скачкообразной перестройкой частоты.

Двойной 14-разрядный ЦАП работает на 2х или 3х символьной скорости I/Q с использованием цифровой передискретизации для обеспечения ровной и чистой характеристики.

Доступные типы модуляции

LTE, 802.11a/n/ac/ax, Bluetooth LE, пользовательские OFDM, 16/64/256/1024-QAM, 2/4/8/16-PSK, 2/4/8/16-FSK, ASK, GMSK, AWGN каналы, Ramp/Chirp, Stepped sweep, Multi-tone, Pulse, FM, AM, CW, Arbitrary/Custom

Используйте API для непрерывной передачи пользовательских данных I/Q на VSG60A с произвольной частотой дискретизации до 51,2 MSPS.

Используйте выход внешнего триггера для синхронизации нескольких приборов для сложных измерительных систем.

Воспользуйтесь входом временной базы 10 МГц для обеспечения координации частоты между всем лабораторным оборудованием.

Диапазон частот: 50 МГц - 6 ГГц

Диапазон амплитуд: от -55 дБм до +7 дБм

Может использоваться от -85 дБм до +10 дБм со снижением производительности

Произвольная частота дискретизации I/Q от 12,5 к/с до 51,2 MSPS

Передача осциллограмм практически любого размера с ПК или ноутбука

Амплитуда, баланс смесителя и смещение по постоянному току корректируются по частоте и температуре

Цифровая передискретизация в ПЛИС, фильтрация базового диапазона и фильтрация гармоник во всем рабочем диапазоне.

Питание от USB

Мощное программное обеспечение и API в комплекте

Типичный EVM: 0,3% (несущая 1 ГГц, 1 MSPS QAM16, альфа 0,35, повышенный косинус)

Внешний вход 10 МГц и выход триггера
