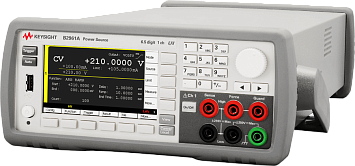

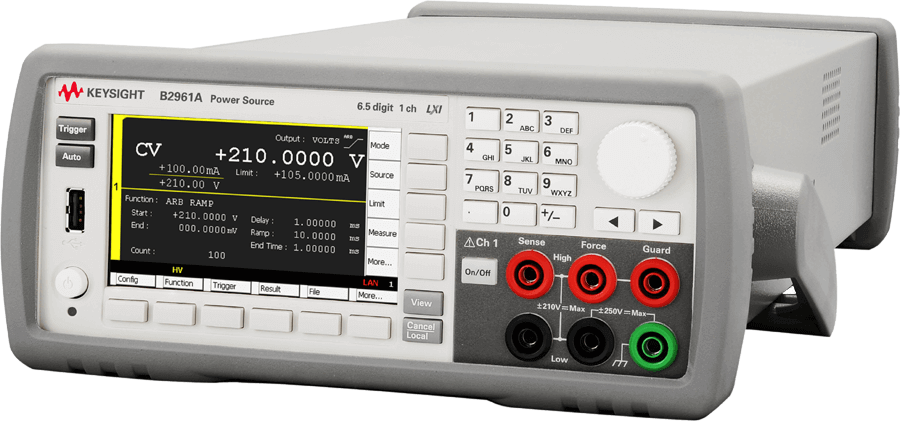

Источник питания B2961A

– 6½- разрядные источники с разрешением (100 нВ/10 фА)

– Широкие диапазоны биполярного тока и напряжения (4 квадранта): до 210 В/3 A (пост.) или 10,5 A (имп.)

– Фильтр, обеспечивающий низкий уровень шумов (10 мкВСКЗ, 1 нВ/√ Гц на частоте 10 кГц)

– Интуитивно понятный графический интерфейс пользователя с цветным ЖК-дисплеем 4,3”

– Встроенная функция контроля напряжения/силы тока с разрешением 4,5 разряда

– Функция просмотра сигналов во временной области для быстрой проверки и отладки

– Формирование прецизионных сигналов произвольной формы от 1 мГц до 10 кГц

– Гибкое программирование выходного сопротивления

Источники питания/источники сигналов B2961A, B2962A представляют собой комбинацию источника питания постоянного тока с низким уровнем собственных шумов и генератора сигналов произвольной формы.

Принцип действия источника питания постоянного тока основан на выпрямлении и фильтрации напряжения сети питания и формировании на основе полученного сигнала выходных напряжения и силы тока.

Принцип действия генератора сигналов произвольной формы основан на прямом цифровом синтезе. Генератор формирует синусоидальные, прямоугольные, пилообразные, треугольные, трапецеидальные, экспоненциальные, импульсные сигналы и сигналы произвольной формы. Приборы позволяют воспроизвести любой сигнал, описанный и занесенный в память. Также генераторы обеспечивают свиппирование сигнала по линейному и логарифмическому законам в разных направлениях.

Три опциональных фильтра для различных задач

Там, где требуется сверхнизкий уровень шума, источники B2961A/B2962A могут использоваться с одним из трех опциональных внешних фильтров.

Для решения конкретной задачи можно выбрать фильтр, наиболее подходящий по цене и характеристикам.

Фильтр LNF обеспечивает такой же уровень шумов, как у источников питания/сигналов с линейным стабилизатором, а фильтр HC-ULNF, обеспечивающий ультранизкий уровень шумов, с широким диапазоном по току и фильтр ULNF, обеспечивающий ультранизкий уровень шумов, уменьшают шум до впечатляющего значения 10 мкВскз

Фильтры HC-ULNF и ULNF уменьшают шум приборов Keysight B2961A/B2962A до 10 мкВскз в диапазоне частот от 10 Гц до 20 МГц.

Фильтры HC-ULNF и ULNF отличаются диапазонами тока и напряжения. HC-ULNF позволяет подавать напряжение до 21 В и ток до 500 мA, а ULNF – соответственно 42 В и 105 мА.

Столь низкие шумовые характеристики востребованы при испытаниях чувствительных к шуму устройств, таких как АЦП и ЦАП, а также различных аналоговых и РЧ ИС (рис. 6).

HC-ULNF и ULNF минимизируют плотность шума до 1 нВскз/√Гц на частоте 10 кГц, что требуется для оценки фазового шума генераторов, таких как ГУН, кварцевые генераторы и др.

Для максимально гибкого тестирования можно выбрать одну из двух настроек выходного импеданса – 50 Ом (2-проводная схема) и импеданс, близкий к нулю (4-проводная схема).

Фильтр LNF поддерживает весь диапазон биполярных напряжений и токов до 210 В и 3 А

Фильтр LNF поддерживает широкий диапазон биполярных напряжений и токов B2961A/B2962A (до 210 В/3 A) при уровне шумов, сравнимым с уровнем шумов линейных источников питания.

Кроме того, использование фильтра LNF позволяет выполнять измерения по четырехпроводной схеме, устраняющей влияние измерительных кабелей.

В приложениях с меньшими требованиям к шумоподавлению фильтр LNF обеспечивает минимальные шумовые характеристики при разумной цене.

Встроенная функция контроля напряжения/силы тока с разрешением 4,5 разряда

B2961A и B2962A имеют встроенную функцию контроля напряжения/силы тока с разрешением 4½ разряда в одно- и двухканальных режимах просмотра.

Поскольку разрешение при измерении тока составляет 1 пА, а напряжения – 10 мкВ, то потребность в отдельном цифровом мультиметре для их контроля отпадает.

Предустановленные и произвольные сигналы для большей гибкости

Функционал приборов B2961A и B2962A значительно превосходит возможности традиционных источников питания постоянного тока.

B2961A и B2962A могут подавать шесть сигналов стандартной формы: синусоидальный, экспоненциальный, пилообразный, треугольный, прямоугольный и трапецеидальный.

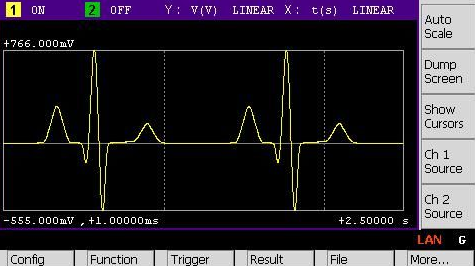

Кроме того, есть возможность создать сигнал произвольной формы, включающий в себя до 100 000 задаваемых точек.

Эти гибкие возможности позволяют выполнять испытания с помощью источников питания/сигналов большей точностью и информативностью, чем при использовании других приборов.

Точное формирование сигналов в широком диапазоне тока и напряжения

Функция формирования сигналов произвольной формы позволяет создавать точные сигналы тока и напряжения в диапазоне частот от 1 мГц до 10 кГц.

B2961A/B2962A может генерировать чистые и точные сигналы для точных испытаний. При этом выходные диапазоны напряжения и тока (до 210 В и 3 А соответственно) и разрешение (100 нВ/10 фA) остаются такими же, как в режиме источника постоянного напряжения/тока.

Эта замечательная особенность позволяет выполнять точное тестирование даже во временной области.
