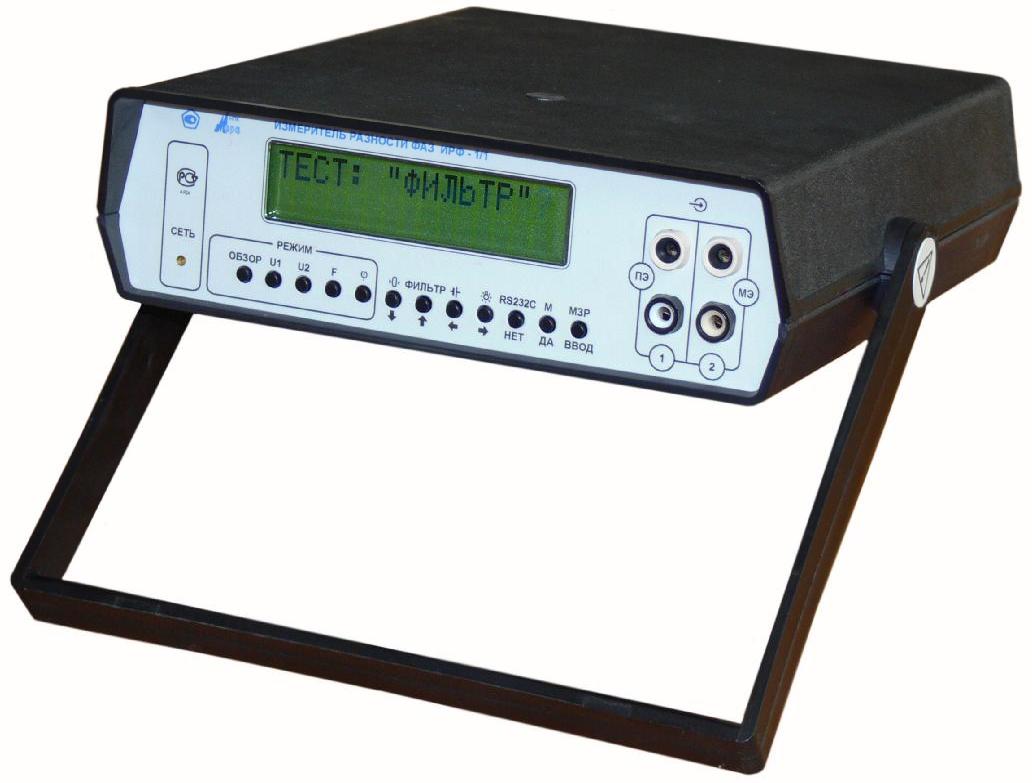

Измеритель разности фаз ИРФ-1/1

Прибор измеряет разность между начальной фазой напряжения, действующего на входе "2", и начальной фазой напряжения, действующего на входе "1", а также приращения этой разности относительно того её значения, которое было измерено до нажатия кнопки ">0<".

Прибор обеспечивает измерение разности фаз при отношении помеха/сигнал до 20 дБ на частотах 25, 50, 75 Гц.

Диапазон рабочих частот от 20 Гц до 5,6 Гц.

Диапазон входных напряжений при измерении разности фаз от 0,1 до 250 В

Пределы измерения разности фаз от 0 до ±180° или от 0 до 360°.

Разрешающая способность 0,1° или 1°

Предел допускаемой погрешности измерения разности фаз ±1°

Диапазон измеряемых среднеквадратических значений напряжений от 0,2 до 250 В.

Предел допускаемой основной погрешности измерения напряжения равен ±2% (20 – 200 Гц) и ±2,5% (200 Гц – 10 кГц).

Предел допускаемой дополнительной погрешности измерения напряжения при изменении температуры в рабочем температурном диапазоне равен пределу основной погрешности на каждые 10° С.

Предел допускаемой дополнительной погрешности измерения напряжения в условиях повышенной влажности равен пределу основной погрешности.

Разрешающая способность (погрешность) измерения частоты в диапазоне от 20 до 999,9 Гц составляет 0,1Гц (±0,2Гц), а от 1 до 10 кГц – 1Гц (±2Гц).

Прибор измеряет отношение напряжения, действующего на входе "1", к напряжению, действующему на входе "2".

Диапазон измеряемых отношений напряжений от 1 до 300.

Предел допускаемой погрешности измерения отношения напряжений ±5%.

Входное активное сопротивление прибора не менее 300 Ом.

Время измерения не более 2 с.

Время готовности прибора к работе после включения – 1 мин.

Время непрерывной работы не менее 8 ч.

Прибор выдерживает перегрузку в течение 1 мин напряжением 300 В на обоих входах.

Сила тока, потребляемого от автономного источника питания, не более 220 мА.

Габаритные размеры прибора не более 220х65х260 мм.

Масса прибора не более 1,9 кг.

Рабочие условия эксплуатации:

температура окружающего воздуха от от минус 10 до 40°С

относительная влажность до 95% при температуре 40°С

питание прибора осуществляется от сети напряжением (220±22) В, частотой (50±1) Гц или от автономного источника напряжением от 4 до 6 В.
