Измеритель иммитанса АКИП-6110/2

Серия: АКИП-6110

Измерители иммитанса серии АКИП-6110

АКИП-6110 — это серия LCR-метров нового поколения для комплексного измерения импеданса компонентов и материалов. Ключевыми преимуществами модели являются высокая базовая точность 0,05%, широкий диапазон частот (до 1 МГц для старшей модели). Прибор обеспечивает скорость измерений до 13 мс на точку, оснащён 7-дюймовым цветным TFT-дисплеем, встроенной памятью на 10 групп данных и возможностью внешнего сохранения на USB-накопитель.

Функционально АКИП-6110 поддерживает все основные параметры импеданса (Z, Y, C, L, R, D, Q, θ и др.), имеет режимы графического сканирования и анализа кривых, встроенную коррекцию по холостому ходу, короткому замыканию и нагрузке. Благодаря интерфейсам RS-232C, USB Host/Device, HANDLER и опциональному GPIB прибор легко интегрируется в автоматизированные измерительные системы, соответствующие стандарту LXI. АКИП-6110 оптимален для задач контроля качества, входного контроля и прецизионных лабораторных измерений.

·      Диапазон  частот: 20Гц - 300 кГц (АКИП-6110/1),  20Гц - 500 кГц (АКИП-6110/2),    20Гц – 1 МГц (АКИП-6110/3)

·      Измерение 13 параметров: комплексное сопротивление на переменном токе (R,Z,X), сопротивление пост. току (DCR), ЭПС (ESR),  проводимость (G, Y, B), ёмкость (С), индуктивность (L), тангенс угла потерь (D), добротность (Q), фазовый сдвиг °/rad (q)

·      Погрешность измерений:  ± 0,05 % …± 0,4% (в зависимости от диапазона/ уровня)

·      Скорость измерения (F>10 кГц):  13 мс/ 90 мс/ 370 мс (быстр./ сред./ медл.)

·      Тест трансформаторов: Turns-Ratio (коэф. трансф.), Turns (витки обмоток), Phase (фазовый угол), leakage inductance/ Lk (инд. утечки/ рассеяния )

·      Параллельная/ последовательная схема замещения

·      Режим полярных координат: Z+фаз.сдвиг (q)/ Y+фаз.сдвиг (q)

·      Широкие функц. возможности по сбору и анализу информации

·      Режим усреднение значения (1 - 255)

·      Тест  «Годен/ Негоден» (Pass/Fail) в режимах: «D-абс. знач./ D-изм %»

·      Табличные  измерения «List» (автотест по 10 точкам параметра «частота / уровень/ пост. смещение U/ I»),

·      Функция «Curve scanning»: построение графика с выбором числа точек развертки (150/ 300/ 600/ 1200/ 1800 – частота, напряжение, пост. смещение)

·      Режим сортировки (Comparator): 10 номиналов выборки (bins 1- bins 9, AUX)

·      Выбор  пределов измерения: авто или ручной

·      Автоматический контроль уровня тест-сигнала/ АРУ (ALC)

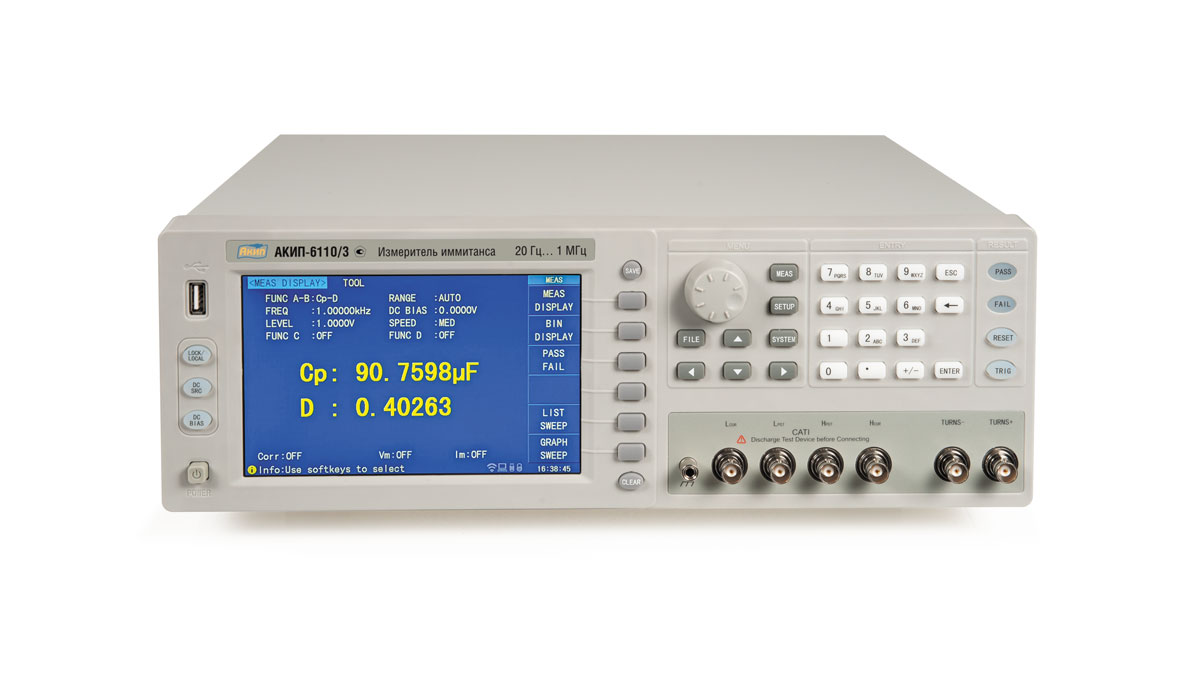

·      Цветной графический ЖК-дисплей, разрешение 6 разрядов

·      Режимы калибровки: КЗ (Short)/ ХХ (Open)/ Согл. (Load)

·      Выходной импеданс: 10Ω,  25Ω,  50Ω,  100Ω  (переключаемый)

·      Гнездо USB на передней панели для подключения flash-накопителя

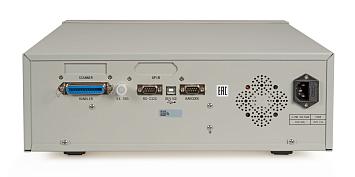

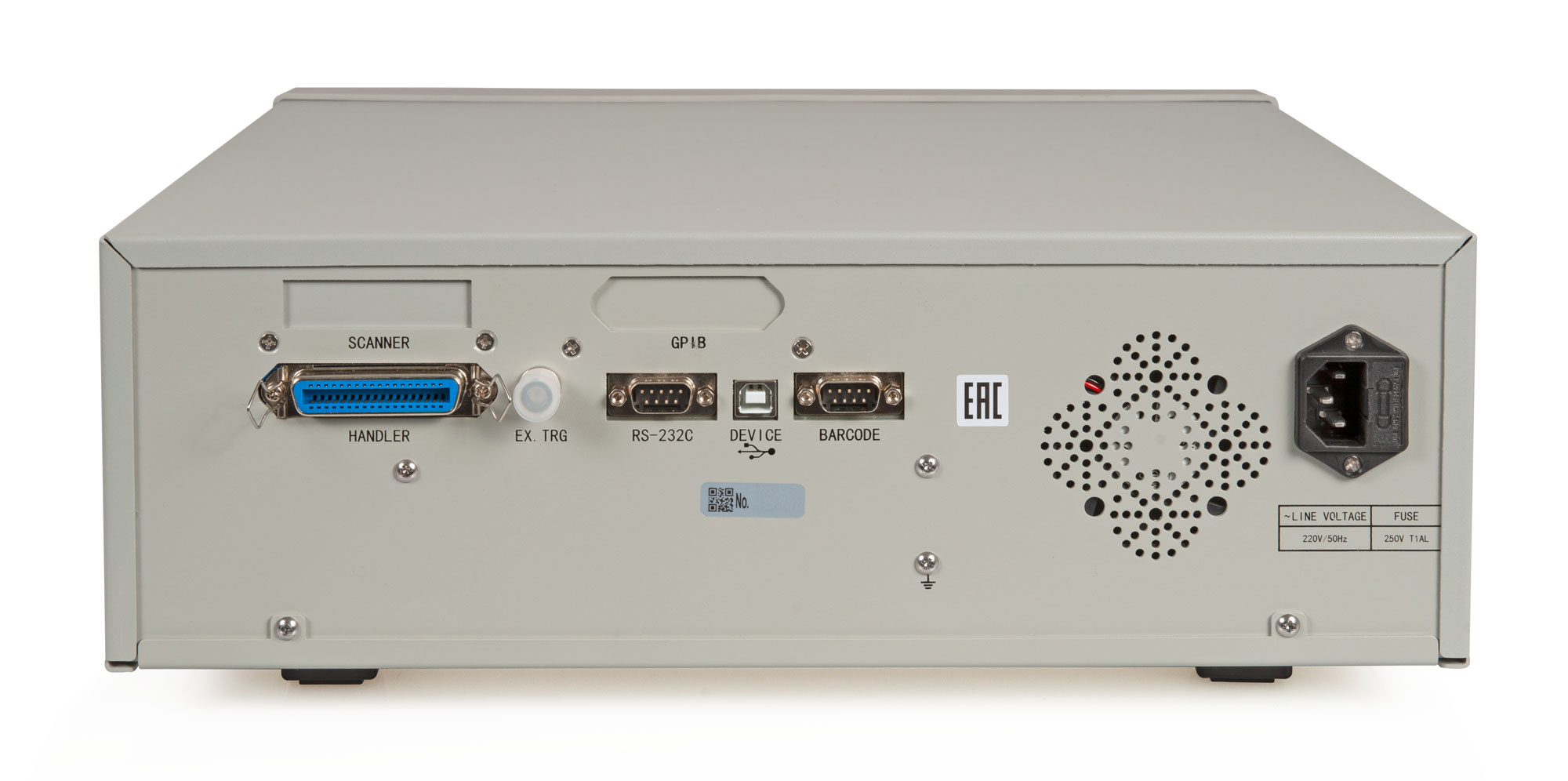

·      Интерфейс: RS-232, USB (USBTMC/ USBCDC), Handler (сортировщик)
