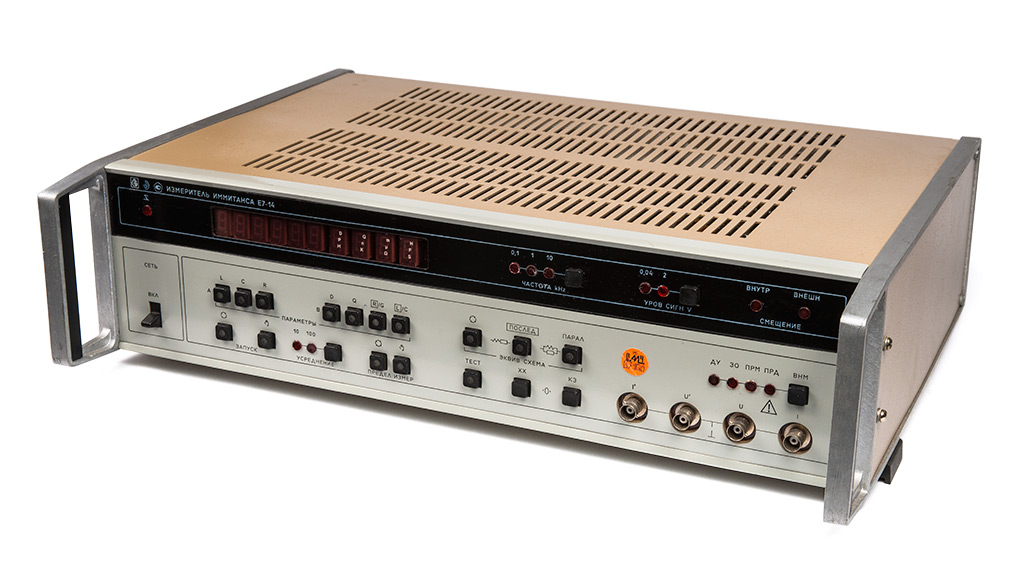

Измеритель иммитанса RLC Е7-14

Ограниченное количество

На складе в Москве: 1 шт.

Цена (с НДС):
88 642 Р
Стоимость поверки (с НДС):
по запросу
Диапазон частот: Фиксированный
Госреестр СИ: №12033-89 до 01.01.1997 г.
Измеряемые параметры Емкость (C), индуктивность (L), сопротивление (R), тангенс угла потерь (D), добротность (Q), проводимость (B)
Погрешность 0,1%
Электрическое сопротивление (от) 0,1 мОм
Электрическое сопротивление (до) 1 ГОм
Разрешение (R) 0,1 мОм
Электрическая емкость (от) 1 фФ
Электрическая емкость (до) 1 Ф
Разрешение (C) 1 фФ
Индуктивность (от) 1 нГн
Индуктивность (до) 1 кГн
Разрешение (L) 1 нГн
Частота тест сигнала 100 Гц – 10 кГц
Диапазон частот Фиксированный
Особенности Тест сигнал, 4 фиксированных значения частоты (100 Гц, 1 кГц, 10 кГц). Самокалибровка и диагностика. Возможность подачи смещения по напряжению от внутреннего или от внешнего источников (до 39,9 и до 120 Вольт).
Интерфейс GPIB
Уровень тест сигнала 40 мВ – 2 В
Е7-14 предназначен для измерения иммитансов различных электрорадиокомпонентов: резисторов, конденсаторов, катушек индуктивности, полупроводниковых приборов на трех измерительных частотах: 100 Гц, 1 кГц, 10 кГц. Благодаря автоматизации процесса измерения и дистанционному управлению может использоваться в системах контроля и управления технологическими и производственными процессами.

четырехпарное включение исследуемых объектов в измерительную цепь, обеспечивающее высокие метрологические характеристики;

наличие режима низкого уровня сигнала для исследования полупроводниковых структур и других нелинейных объектов;

возможность подачи напряжения как от внутреннего до 40 В, так и от внешнего до 120 В источников напряжения смещения;

возможность усреднения результатов последовательных измерений для увеличения разрешающей способности;

возможность автоматической разбраковки объектов на 8 предварительно установленных допусковых зон;

возможность встраивания прибора в стойку.

Результат измерения высвечивается на цифровом табло и выводится в КОП. Самодиагностика. Интерфейс IEEE (КОП)

Рабочие частоты измерений, кГц 0,1; 1; 10

Диапазон измерения:

индуктивности, Гн 1х10-9 ... 16х103

сопротивления, Ом 0,1х10-3...10х106 (до 1 ГОм)

ёмкости, Ф 0,001х10-12...16х10-3 (до 1)

проводимости, См 0,1х10-9...10

тангенса угла потерь 1х10-4...1х104

добротности 1х10-4...1х104

Количество пределов 8

Погрешность измерения, % ±0,1

Напряжение смещения, В:

внутреннее 0,01...40

внешнее 0...120

Время измерения без выбора предела, не более, с 0,2

Уровень измерительного сигнала, В:

высокий 2 (ср. кв.)

низкий 0,04 (эфф)

Питание от сети переменного тока, В/Гц: 220/50; 220/400

Потребляемая мощность, В*А 40

Габаритные размеры, мм 480x135x344

Масса, не более, кг 10

Диапазон рабочих температур, °С от 5 до 40
