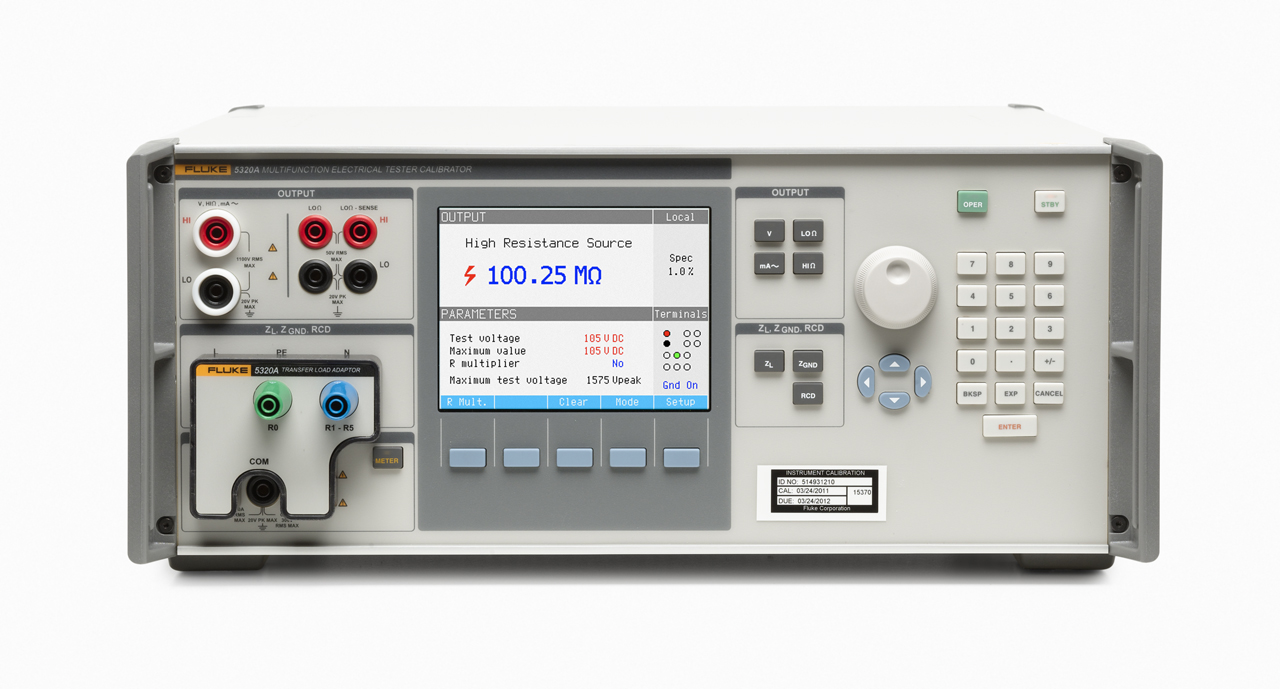

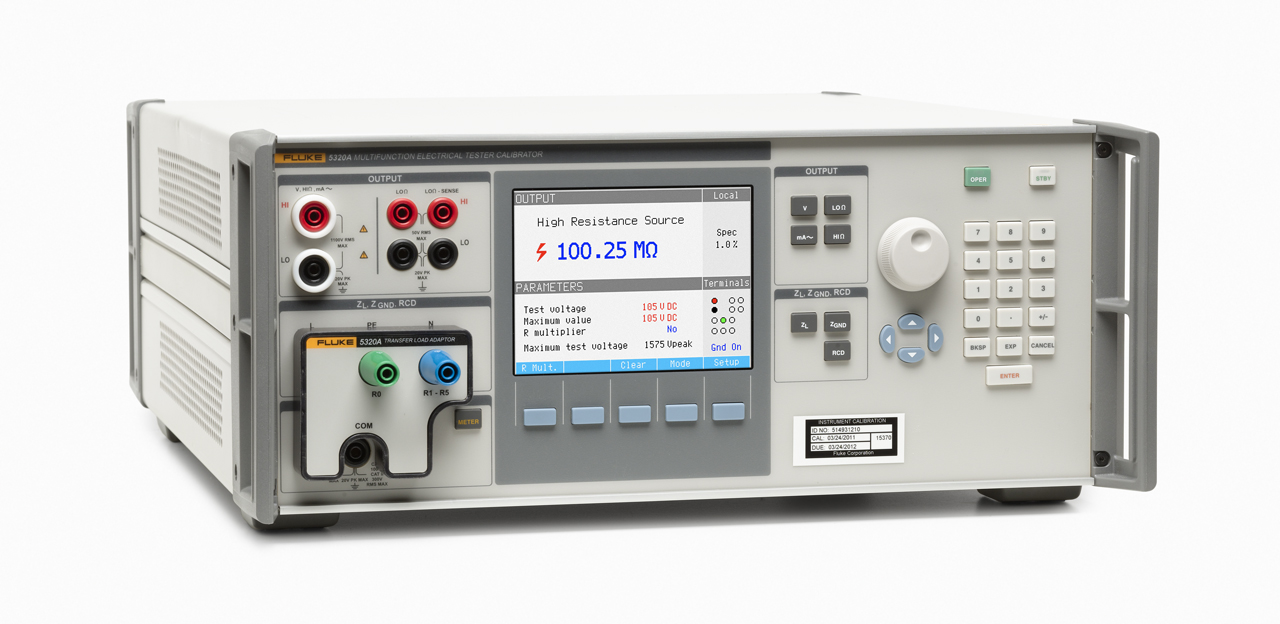

Калибратор 5320A/VLC/40

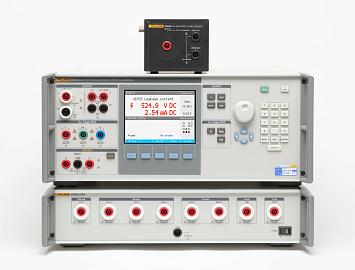

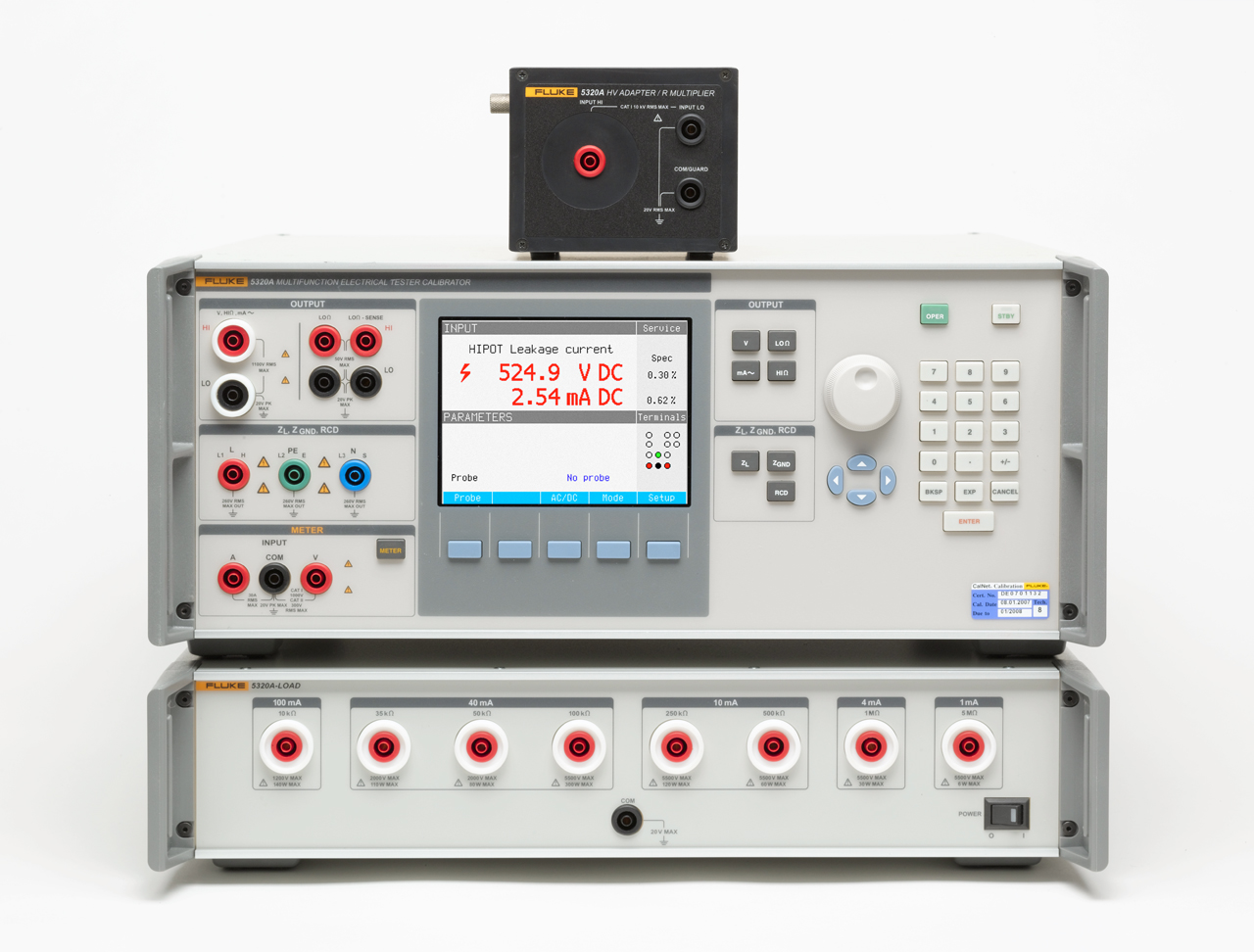

Многофункциональный калибратор электрических тестеров Fluke 5320A/VLC/40

с источником напряжения 600 В, активным компенсатором контура

пробник 40 кВ

Многофункциональный калибратор Fluke 5320A является точным и гибким инструментом для эффективной калибровки различных разновидностей и моделей электрических тестеров. Модель 5320A калибратора, работающая на постоянном токе, заменяет резисторы, декадные магазины и другие специализированные приспособления. Она включает в себя прецизионные высоковольтные и высокоточные резисторы, обеспечивающие меньшие значения погрешности измерений.

Точный источник с низким сопротивлением

Диапазоны: от 100 мОм до 10 кОм

Разрешение: 3,5 разряда (плавно регулируется)

Максимальный диапазон силы тока: от 5 до 400 мА

Режимы: 2-проводной и 4-проводной

Наилучшая погрешность за 1 год: ± 0,2 % установки

Источник с высоким сопротивлением (высокое напряжение)

Диапазоны: от 10 кОм до 100 ГОм

Разрешение: 4,5 разряда (плавно регулируется до 10 ГОм)

Максимальный диапазон напряжения: от 55 до 1575 Впик

Наилучшая погрешность за 1 год: ± 0,2 % установки

Адаптер-умножитель сопротивления (для источника с высоким сопротивлением)

Диапазон сопротивления: от 350 МОм до 10 ТОм

Максимальное тестовое напряжение: 5500 В постоянного тока

Наилучшая погрешность за 1 год: Погрешность резистора 5320A увеличивается на ± 1 % отображаемого значения

Источник с низким сопротивлением (сильный ток)

Диапазоны: от 25 мОм до 1,8 кОм (16 значений)

Максимальный диапазон силы тока: от 0,025 до 30 А (постоянный ток)

от 0,15 до 40 А (кратковременный)

Наилучшая погрешность за 1 год: ± 5 мОм установки

Компенсация контура: от 0 до 10 Ом (режим сканирования)

от 0 до 2 Ом (режим активной компенсации)

Спецификация компенсации контура: ± 1 % + 15 мОм (режимы сканирования и активной компенсации)

Режим активной компенсации контура доступен только в модели 5320A/VLC

Источник утечки тока в линии

Диапазоны: от 0,1 до 30 мА

Разрешение: 10 мкА

Диапазон тестового напряжения: от 10 до 250 В

Режимы: пассивный, дифференциальный, замещающий, активный

Наилучшая погрешность за 1 год: ± 0,3 % + 1 мкА установки

Устройство с остаточным током

Диапазон тока отключения: от 3 до 3000 мА

Режимы тока отключения: 0,5 x I; 1 x I; 1,4 x I; 2 x I; 5 x I

Наилучшая одногодичная спецификация тока отключения: ± 1 % ср. кв. зн.

Диапазон времени отключения: от 10 до 5000 мс

Наилучшая одногодичная спецификация времени отключения: ± 0,25 мс

Мультиметр

Диапазон напряжения: от 0 до 1100 В ср. кв. зн. переменного тока или постоянного тока

Разрешение по напряжению: 4,5 разряда

Наилучшая одногодичная спецификация напряжения: ± 0,15 % показания + 5 мВ

Диапазон силы тока: от 0 до 30 А ср. кв. зн. переменного тока или постоянного тока

Разрешение по току: 4,5 разряда

Наилучшая одногодичная спецификация тока: ± 0,15 % показания + 0,15 мА

Фантомная мощность: от 0 до 33 кВА

Разрешение по фантомной мощности: 3 разряда

Наилучшая одногодичная спецификация мощности: √((V)² + (I)²)

Режим измерения силы тока утечки высокого напряжения (режим мультиметра)

Диапазон силы тока: от 0 до 300 мА ср. кв. зн. переменного тока или постоянного тока

Разрешение по току: 4,5 разряда

Наилучшая погрешность за 1 год: ± 0,2 % показания + 0,21 мА

Режим измерения таймера высокого напряжения (режим мультиметра)

Диапазон измерения таймера: от 0,1 до 999 с

Разрешение таймера: 1 мс

Наилучшая погрешность за 1 год: 0,02 % + 2 мс (постоянный ток)

0,02 % + 20 мс (переменный ток)

Адаптер-делитель 10 кВ (для входа мультиметра)

Диапазон напряжения: от 0 до 10 кВ пика переменного тока или постоянного тока

Коэффициент делителя напряжения: 1000:1

Наилучшая погрешность за 1 год: ± 0,3 % показания + 5 В постоянного тока

± 0,5 % показания + 5 В переменного тока (50 или 60 Гц)

Дополнительный щуп 40 кВ (для входа мультиметра)

Диапазон напряжения: от 0 до 40 кВ пика переменного тока или постоянного тока

Коэффициент делителя напряжения: 1000:1

Наилучшая погрешность за 1 год: ± 0,5 % показания + 10 В постоянного тока

± 0,5 % показания + 10 В переменного тока (50 или 60 Гц)

Источник для калибровки напряжения (только для 5320A/VLC)

Диапазоны: от 3 до 600 В переменного или постоянного тока

Разрешение по напряжению: 4 разряда

Частота: от 40 до 400 Гц

Разрешение по частоте: 3 разряда

Максимальная сила тока нагрузки: 500 мА (переменный ток)

5 мА (постоянный ток)

Наилучшая одногодичная спецификация тока: ± 0,1 % установки + 9 мВ

Общие технические характеристики

Время прогрева: 30 мин

Температурный режим

Эксплуатация: от 18 до 28 °C

Температура калибровки (Tcal): 23 ºC

Габариты: 450 х 480 х 170 мм

Масса: 18 кг

Класс безопасности: Класс I в соответствии с EN 61010-1
