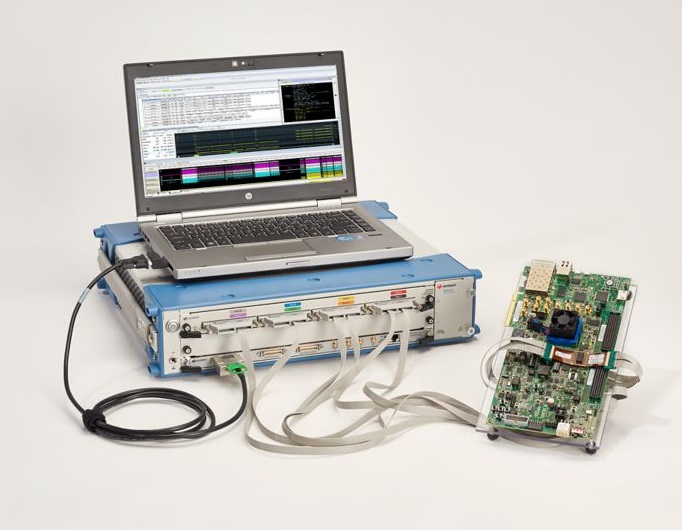

Модуль логического анализатора U4164A

Модуль логического анализатора U4164A с опциями 4 Гбит/c в режиме АЛС до и 10 ГГц в режиме АВД

Модуль логического анализатора U4164A имеет два новых режима работы: режим анализа логических состояний (АЛС) с четырьмя выборками и режим анализа временных диаграмм (АВД) с использованием четверти каналов с частотой сбора данных до 10 ГГц. Режим анализа логических состояний с четырьмя выборками позволяет получить четыре различных позиции сбора данных на двух независимо настраиваемых пороговых уровнях из одной контрольной точки на каждом входе. Режим анализа логических состояний с четырьмя выборками означает, что для измерения параметров высокоскоростных сигналов (например, LPDDR4 и DDR4, для которых нужны различные позиции сбора данных для считывания и записи данных и отдельные выборки для фронта/спада сигнала при скорости передачи данных более 2,5 Гбит/с) потребуется меньше памяти. Режим анализа временных диаграмм с использованием четверти каналов (10 ГГц) обеспечивает глубину памяти до 1,6 Гвыборок на каждый вход. Помимо новых режимов работы, модуль логического анализатора U4164A предлагает ряд новых функций, которые помогают инженерам-разработчикам ускорить отладку быстродействующих цифровых схем и модулей памяти DDR/LPDDR. Новые функции включают управление компенсацией фазового сдвига в режиме анализа временных диаграмм, сдвоенные пороги в режиме анализа логических состояний с двумя выборками, управление гистерезисом тактовой частоты для настройки чувствительности режима анализа логических состояний в соответствии с уровнем шума на входах тактовой частоты, а также опции самой большой в отрасли памяти (400 Мвыборок при использовании всех каналов, 800 Мвыборок при использовании половины каналов и 1,6 Гвыборок при использовании четверти каналов).

Опции повышения скорости передачи данных в режиме анализа логических состояний до 4 Гбит/с

Режим анализа логических состояний с четырьмя выборками позволяет получить четыре позиции сбора данных на двух различных пороговых уровнях из одной контрольной точки

Настройки управления гистерезисом тактовой частоты для режима анализа логических состояний

Режимы анализа временных диаграмм с частотой сбора данных до 10 ГГц с использованием всего объема памяти

Опции расширения глубины памяти до 400 Мвыборок (400 Мвыборок при использовании всех каналов, 800 Мвыборок при использовании половины каналов и 1,6 Гвыборок при использовании четверти каналов в режиме анализа временных диаграмм)

Интерфейс управления компенсацией фазового сдвига в режиме анализа временных диаграмм

Технология сканирования глазковой диаграммы Eye Scan с интервалом сканирования до 5 пс х 5 мВ

Функция Timing Zoom с частотой сбора данных 12,5 ГГц и глубиной памяти 256 тыс. выборок
