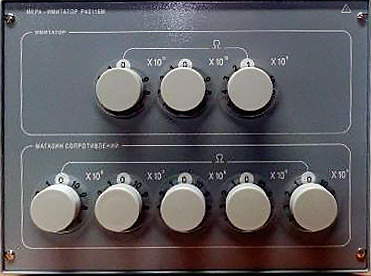

Мера имитатор Р40116М

Мера-имитатор электрического сопротивления: 10 кОм…1 ТОм; основная погрешность ±(0,05…0,2)%; U ном. = 25…2000 В

Меры-имитаторы Р40116М предназначены для воспроизведения

электрического сопротивления постоянному току в диапазоне от 10 кОм до 1 ГОм при

двухзажимном включении и для имитации электрического сопротивления постоянному току в

диапазоне от 1 ГОм до 0,999 ТОм при трехзажимном включении при проведении измерительных и поверочных работ.

Число декад – 8.

Номинальное сопротивление одной ступени:

– в диапазоне от 10 кОм до 1 ГОм (двухзажимное включение) – 10 кОм; 100 кОм; 1 МОм; 10 МОм;

– в диапазоне от 1 ГОм до 0,999 ТОм (трехзажимное включение) – 1 ГОм; 10 ГОм; 100 ГОм

Номинальное (максимальное) значения напряжения по диапазонам воспроизведения

Uном (Uмакс) (при включении не менее одной ступени декады):

– в диапазоне от 10 кОм до 100 кОм – 25 (75) В;

– в диапазоне от 100 кОм до 10 МОм – 50 (250) В;

– в диапазоне от 10 МОм до 100 МОм – 100 (1000) В;

– в диапазоне от 100 МОм до 1 ГОм – 2000 (3000) В.

Пределы допускаемой основной относительной погрешности меры ± (0,05...0,2) %

Допускаемое изменение сопротивления меры за год ± (0,02...0,1) %

Время установления рабочего режима меры – не более 4 с при максимальном значении напряжения.

Норма средней наработки на отказ меры с учетом технического обслуживания – 6000 ч.

Полный срок службы меры – не менее 10 лет.

Габаритные размеры меры (ширина ´ высота ´ глубина) – 320 ´ 290 ´ 105 мм.

Масса меры – не более 10 кг.
