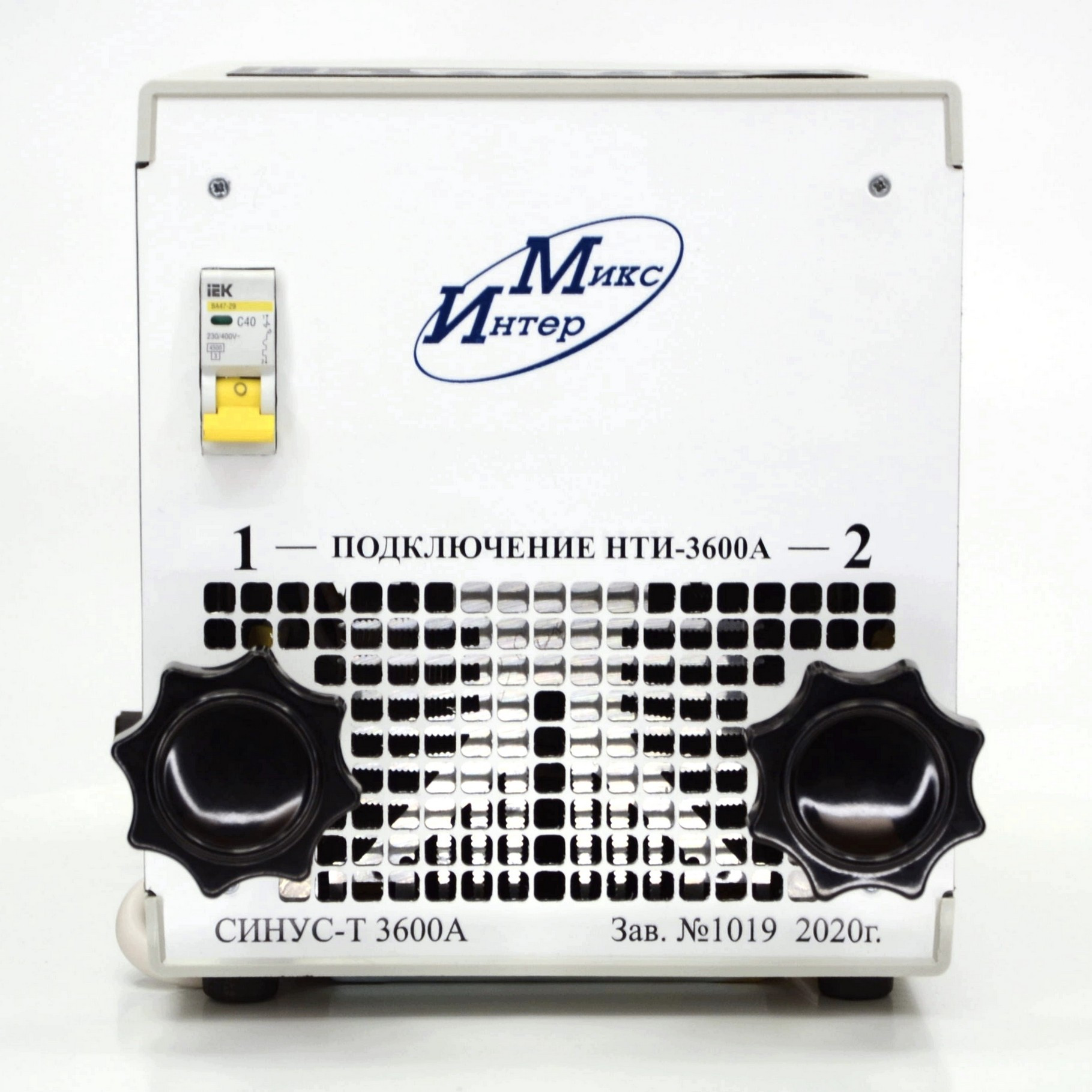

Комплект нагрузочный измерительный СИНУС-Т 3600А

Комплект нагрузочный измерительный СИНУС-Т 3600А предназначен для испытания электромагнитных и тепловых расцепителей автоматических выключателей.

Комплект может быть использован при прогрузке трех видов расцепителей: максимального мгновенного действия (электромагнитного), максимального с обратнозависимой выдержкой времени (теплового) и полупроводникового.

Комплект представляет собой комплект из двух блоков на базе микропроцессора, силового транзисторного блока, силового трансформатора и встроенного индуктивного датчика.

Комплект обеспечивает два режима работы: кратковременный (импульсный) и длительный.

Регулирование испытательного тока осуществляется с помощью пульта управления, который обеспечивает управление режимами испытания АВ, контроль, вычисление действующего значения и цифровую индикацию силы испытательного тока и времени отключения АВ.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерения и регулирования силы тока 30-3600 A

Диапазон задания и измерения длительности протекания тока 0,02-300 с

Приведенная погрешность измерения силы испытательного тока, не более ±3%

Относительная погрешность измерения длтельности протекания

испытательного тока и времени отключения АВ,не более ±3%

Напряжение питающей сети 220±10%

Ток потребления комплектом при максимальном

испытательном токе 3600А не более 80 A

Мощность потребляемая комплектом:

в кратковременном режиме (I max = 3600A), не более 18 кВА

в длительном режиме (I max = 1000A), не более 6 кВА

Габаритные размеры пульта управления:

длина 330 мм

ширина 200 мм

высота 235 мм

масса, не более 9 кг

Габаритные размеры пульта управления:

длина 280 мм

ширина 210 мм

высота 210 мм

масса, не более 14 кг

Стандартная комплектация:

Блок управления СИНУС-Т 3600А 1 шт.;

Силовой блок НТИ-3600А 1 шт.;

Токопроводы сечением 120 мм2 длиной 0,85 м 2 шт.;

Провод соединительный сечением 2×4 мм2 длиной - 1,5 м 1 шт.;

Руководство по эксплуатации 1 шт.;

Аттестат 1 шт.
