Опция AFR

Программная опция предназначена для определения параметров оснастки и смещения плоскости калибровки векторного анализатора цепей к контактам СВЧ-компонентов и устройств, имеющих произвольные выводы или соединители.

Устройства, которые не могут быть напрямую подключены к портам анализатора, измеряются в оснастке. Оснастка – это приспособление, которое с одной стороны совместимо с портом анализатора, а с другой – имеет контакт для подключения исследуемого устройства. Программа является опцией анализаторов, производства ООО ПЛАНАР, распространяющаяся на условиях лицензионного соглашения.

Типовые применения:

Вычисление импульсной характеристики цепи для определения электрической длины оснастки.

Вычисление переходной характеристики цепи для анализа импеданса оснастки вдоль ее длины.

Преобразования импеданса для получения S-параметров исследуемого устройства с требуемым системным Z0.

Вычисление S-параметров оснастки тремя разными методами, используя данные частотной и временной областей или их комбинацию.

Отображение результатов расчета - электрической длины, окна фильтрации во временной области, импеданса, S-параметров оснастки.

Тонкую настройку электрической длины оснастки перед ее исключением.

Перенос плоскости калибровки анализатора к контактам исследуемого устройства.

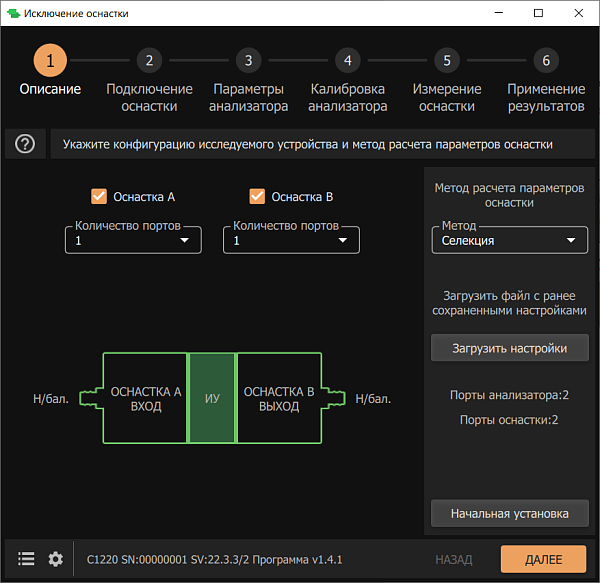

Расчет параметров оснастки осуществляется по результатам измерений в режиме полного отражения или на проход. Все вычисленные характеристики можно просмотреть в графическом виде. В основе математического ядра лежат прогрессивные методы фильтрации и решения систем нелинейных уравнений.
