Опция ПР-001
Опция импульсных измерений ПР-001 для анализатора цепей S50180

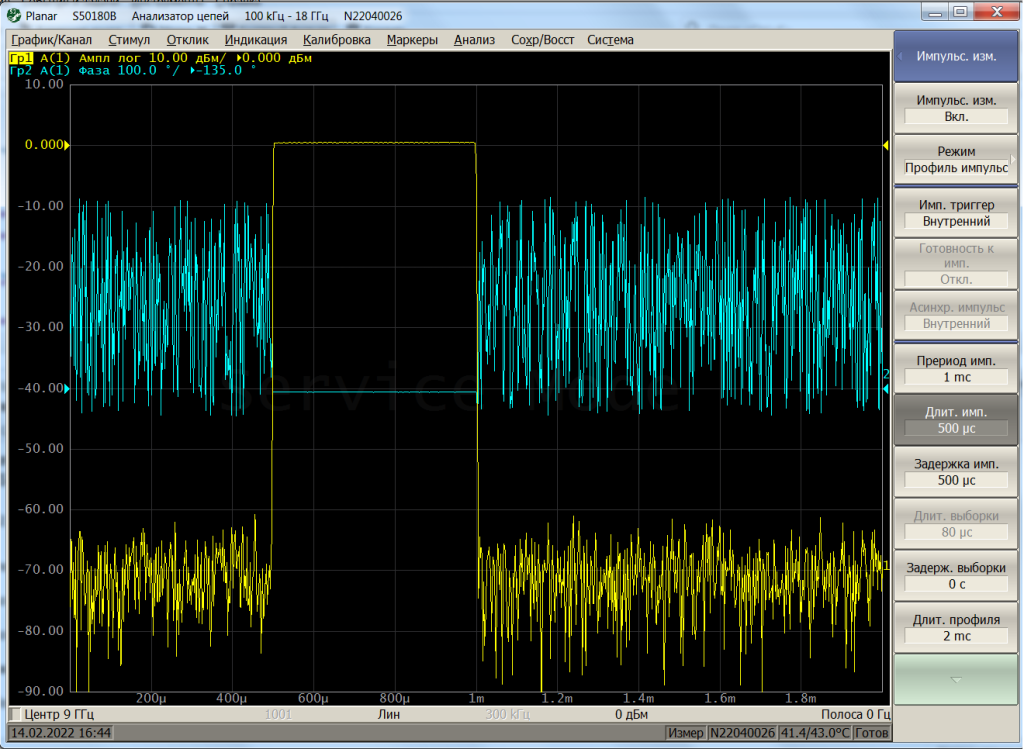

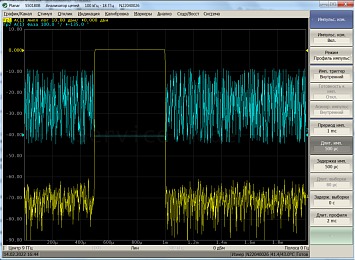

С опцией «ПР-001» в приборе доступны импульсные модуляторы в обоих портах со временем нарастания 50 нс, два вспомогательных генератора видеоимпульсов и анализ профиля радиоимпульсов в программном обеспечении анализатора с дискретизацией по времени от 2 мкс. Подавление сигнала в паузе составляет 80 дБ. Опция работает во всём диапазоне частот прибора, от 10 МГц до 18 ГГц.
Максимальная полоса анализа S50180 равна 300 кГц, что позволяет наблюдать профиль импульсов с фронтом нарастания от 4 мкс. При этом доступны как измерения S-параметров, так и абсолютные показания мощности на входе каждого из опорных и измерительных приёмников.
Два генератора видеоимпульсов могут быть использованы для управления внутренними модуляторами и внешними устройствами (например, модуляторами питания), так как оба могут быть выведены на BNC разъёмы прибора. Конфигурируется задержка запуска генераторов друг относительно друга. Поддерживается схема с внешними источниками запуска и модулирующих видеоимпульсов.
Опция «ПР-001» позволит проводить измерения параметров устройств, критичных к нагреву, а также изделий, для которых импульсный режим работы является штатным. Планируется поддержка импульсных измерений в других анализаторах цепей, серий Компакт и Кобальт.
Векторный анализатор цепей S50180
Диапазон рабочих частот: 100 кГц...18 ГГц
