Модуль подключения J2200A

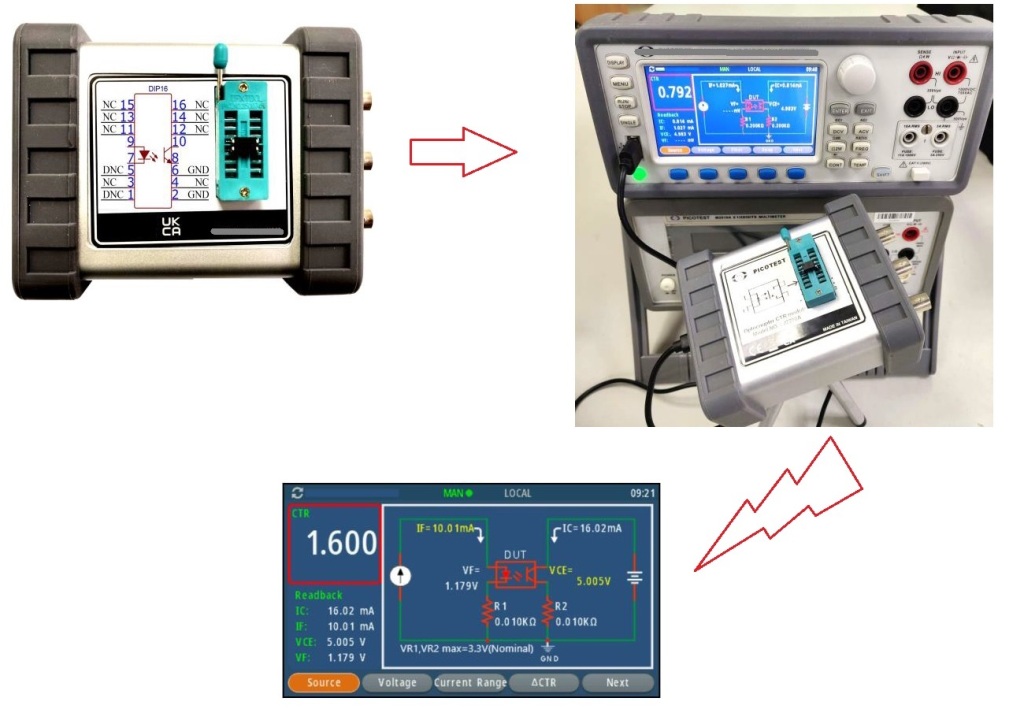

J2200A - модуль подключения это программно-аппаратная опция для серии АКИП-2103 (тестовая площадка)

С данной опцией универсальные вольтметры АКИП-2103, АКИП-2103/1, АКИП-2103/2 могут при тестировании оптронов (Optocoupler DC/AC) управляемых переменным или пост. входным сигналом использоваться для измерения коэффициента передачи тока (КТП - current transfer ratio/ CTR).

Ранее получение значений DC/ ΔCTR оптрона, оптопары, как правило, занимало много времени для формирования схемы, требовало больших трудозатрат на коммутацию или необходимость использования специализированного, дорогостоящего оборудования. Применение опциональной площадки и управляющего софта позволяет решить эти проблемы.

Опция J2200A обеспечивает:

1. Реализацию функции IQC тестера для идентификации реальных (исправных) или некондиционных оптопар (поддельных)

2. Режим классификации для производственной линии с целью ранжирования оптопар и фиксации значений параметра «DC CTR»

3. Функцию инструмента проектирования принцип. схем для студентов-инженеров (направление SanD/ Structure and Dynamics Group), обеспечивая сопоставление значений DC/ ΔCTR одной оптопары с другим экземпляром в одном тесте.

В цикле измерения двух оптопар на экране вольтметра будут отображены измеренные значения коэф. передачи тока/ CTR, а также состояние ИУ с вариациями значений IC / IF / VCE / VF.

Для расширенной настройки источника сигнала тока IC / IF и напряжения VCE / VCC доступна точная подстройка в диапазоне значений 10 мкА ~ 40 мА. Предусмотрены пределы тока, которые доступно выбрать в соответствии с тестовым приложением:

1. Диапазон 1 мА: Rsense 1KΩ

2. Диапазон 10 мА: Rsense 100Ω

3. Диапазон 100 мA: Rsense 10Ω

Для сглаживания/ усреднения показаний доступно настроить индикацию результатов на экране вольтметра, активируя требуемый показатель в оболочке софта - раздел «Фильтрация» (Filter section).
