WM8ZI-OPTICAL-LINQ

Ведущее в мире программное обеспечение OpticalLinQ для анализа оптически модулированных сигналов теперь может использоваться с любым когерентным оптическим приемником (включая приемники серии Teledyne LeCroy IQS). Пользователи могут выбрать широкий спектр аналитических представлений и параметрических измерений, чтобы получить полное представление о пути оптического сигнала.

Ключевые особенности

Встроенные алгоритмы компенсации дисперсии, демультиплексирования поляризации и восстановления несущей

Поддерживает DP-QPSK, DP-16QAM и множество других форматов PSK и QAM

Поддержка пользовательских форматов модуляции

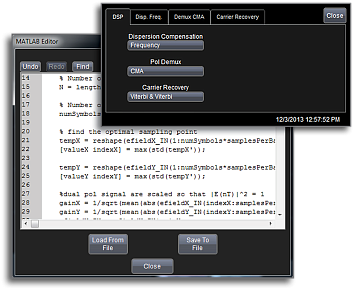

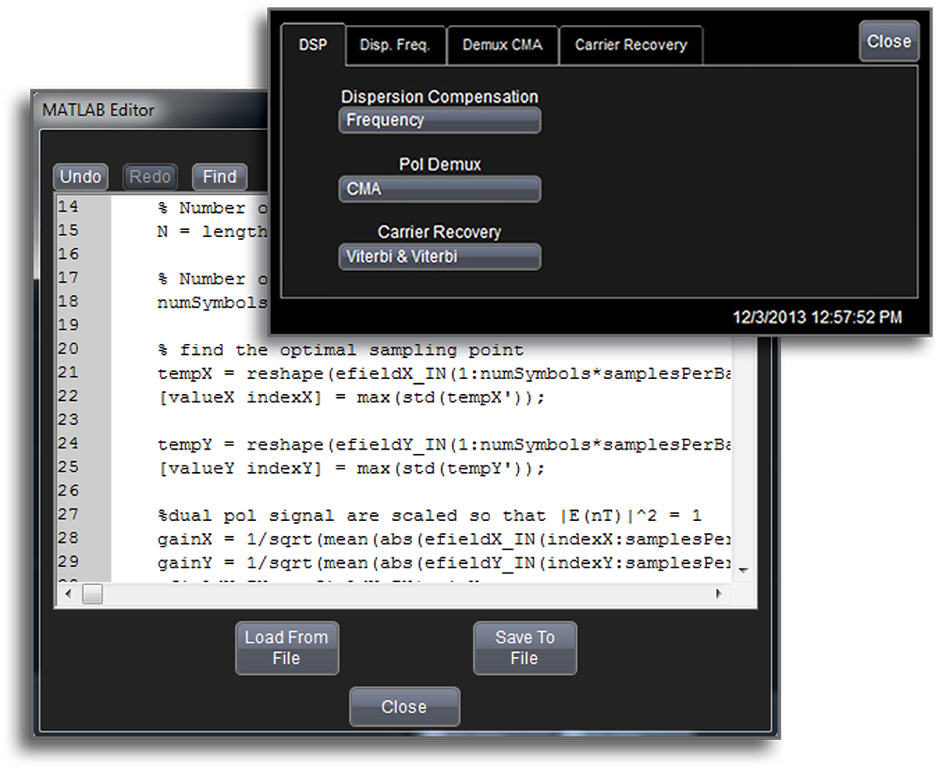

Бесшовная интеграция пользовательского кода MATLAB

Проверка пользовательского алгоритма DSP

Тестирование и проверка алгоритмов цифровой обработки сигналов (DSP) - важная часть разработки трансивера. OpticalLinQ оснащен встроенными алгоритмами DSP, такими как CMA, MMA, Viterbi & Viterbi, которые вы можете использовать в качестве проверенных эталонных алгоритмов. А функция интеграции настраиваемого кода позволяет использовать и проверять собственные алгоритмы в формате MATLAB.

Параметрические измерения

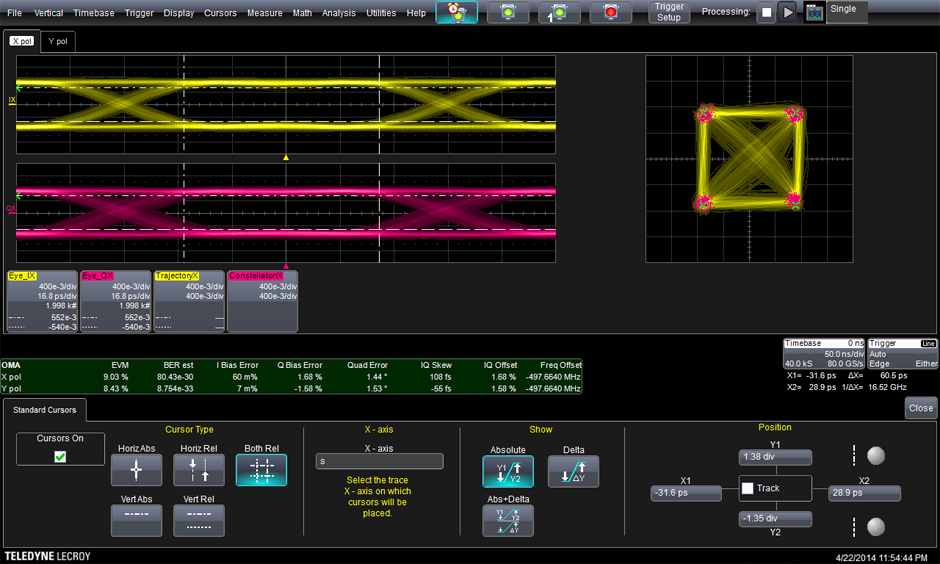

OpticalLinQ включает параметрические измерения, необходимые для количественной оценки состояния пути прохождения сигнала и модуляции. Выбранные измерения представлены в табличном формате, который легко сохраняется для документирования и дальнейшего анализа.

Список параметрических измерений

Величина вектора ошибки

Q-фактор

Оценка BER

Ошибка смещения - I

Ошибка смещения - Q

Квадратурная ошибка

IQ Skew

Смещение IQ

IQ дисбаланс

Смещение частоты

Ошибка величины

Ошибка фазы

Дисперсия моды поляризации

Наклон XY

Потери, зависящие от поляризации
