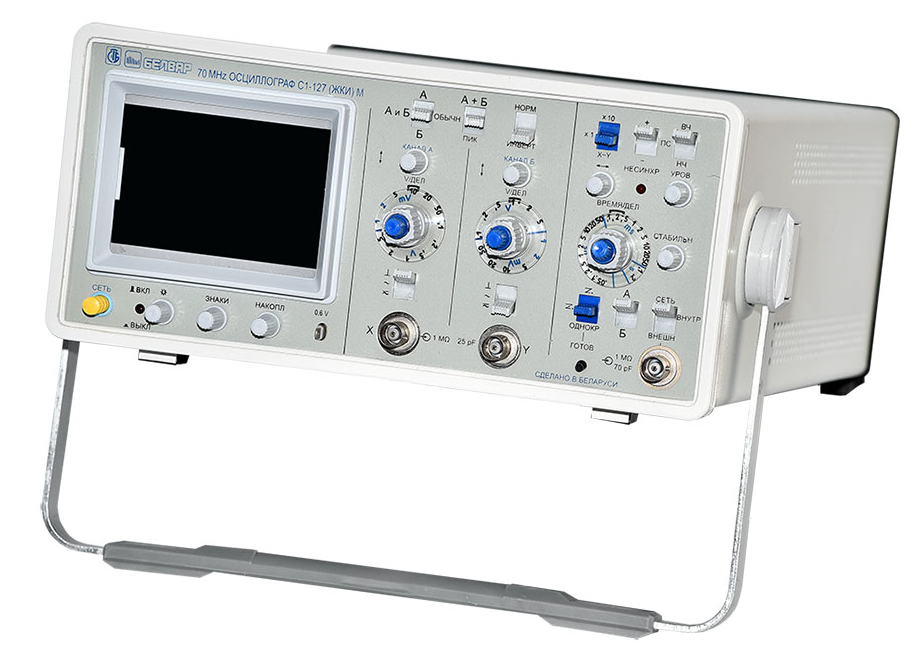

Осциллограф С1-127 (ЖКИ)

Удобство и прочность конструкции, высокая временная и температурная стабильность характеризуют портативный осциллограф С1-127. Осциллограф имеет два канала тракта вертикального отклонения, которые могут работать в следующих режимах: наблюдение сигналов в канале А; наблюдение каналов в сигнале Б; алгебраическое суммирование сигналов каналов А и Б; изменение полярности сигналов в канале Б. Благодаря широкому применению микросборок частного применения, а так же импульсного блока питания достигнуто значительное снижение веса, габаритных размеров, потребляемой мощности прибора. Все это существенно облегчает обслуживание и диагностику неисправностей оборудования на труднодоступных объектах и при движении на различных транспортных средствах. Наличие режимов X -Y, яркостной модуляции (Z вход), расширенный диапазон частот синхронизации предоставляют дополнительные функциональные возможности для отображения исследуемых сигналов.

В осциллографе С1-127 (ЖКИ) переключение коэффициентов развертки и отклонения осуществляется переключателями барабанного типа, в С1-127 Е используются энкодеры, которые надежнее и повышают удобство работы.

Жесткие условия эксплуатации: группа 1.7 УХЛ ГОСТ В 20.39.304

Полоса пропускания: 70 МГц

Коэф. откл.: 1 мВ/дел – 5 В/дел (±3%)

Коэф. развёртки: 50 нс/дел – 0,2 с/дел (±3%)

Синхронизация: до 75 МГц, внутр., внеш., сеть

Внутренний генератор: 600 мВ, 1 кГц

Экран: 4˝ (ЖКИ)

Питание: ~230 В, 50Гц; ~220В, 400Гц; ~115В, 400Гц; 50 В·А; +27В, 30Вт

Габариты, масса: 295×126×410 мм, 4 кг
