Осциллограф OX 9302 BUS

Cерия: OX 9000
Нет в наличии
Цена (с НДС):
По запросу
Стоимость поверки (с НДС):
6 210 Р
Торговая марка: Metrix
Срок гарантии (лет): 1
Госреестр СИ: №71341-18 до 01.06.2028 г.
Страна производитель: ФРАНЦИЯ
Тип осциллографа Осциллограф-мультиметр
Число каналов 2
Полоса пропускания 300 МГц
Максимальная частота дискретизации 2,5 ГГц
Максимальный объем памяти 100 кБ/кан
АЦП (бит) 12
Сопротивление входа 1 МОм/ 12 пФ
Особенности Серия SCOPIX IV, изолированные входы (сфера «Анализ промышленных сетей ПД»), «6 в 1» (осциллограф, мультиметр, регистратор и анализатор гармоник, анализатор протоколов, ваттметр). Цифровой осциллограф (2,5 мВ/ дел… 200 В/дел. 1 нс/дел… 200 с/ дел.).Авто- (10 параметров «Time» + 9 параметров «Level») и курсорные измерения. Расширенные функции измерений (математика), мощность, гармоники (до 63-й) в диапазоне 40…450 Гц. Запись опорных осциллограмм (4), анализ формы по шаблону, растяжка (Zoom) по горизонтали х200. По вертикали х16. Режим отображения - точки, интерполяция, огибающая (Envelope), усреднение (2/4/16/64), послесвечение (Persistence). Мультиметр (Кан1) напряжение (DC,AC, AC+DC), R, C, частота, мощность (опция), тест диода/ p-n до 800 Впост/ 600 В скз, сопротивление до 32 МОм, ёмкость до 5 мФ, частота до 200 кГц. Опционально - измерения переменного тока до 80/ 300/ 3000 А пост., ток 4- 20 мА, температура -100… +500/ + 1250 °С (дополнительный датчик температуры), напряжение до 1000 В (доп. дат. U). Регистратор (поддержка SD-карт 2 ГБ…2 ТБ) выборка 0,2 сек. Электрический рейтинг CAT III / 600 В. Время автономной работы ~5 часов (Li-Ion). Осциллограф OX 9302 BUS дополнительно оснащен функцией измерений параметров интерфейсов (шин) передачи данных транспортных средств (автомобили), объектов связи и телекоммуникаций, электроники, промышленности, систем управления освещением, коммуникаций зданий и сооружений (AS-I, DALI, CAN, LIN, KNX, Ethernet, FLEXRAY, ProfiBus, RS232/485, USB)
Интерфейс Ethernet (изолир.), USB (изолир.), micro SD, Wi-Fi (android APPLI)
Дисплей сенсорный цветной TFT (WVGA), диагональ 18 см, разреш. 800х480
Масса (кг) 2,4 (с аккумуляторной батареей)

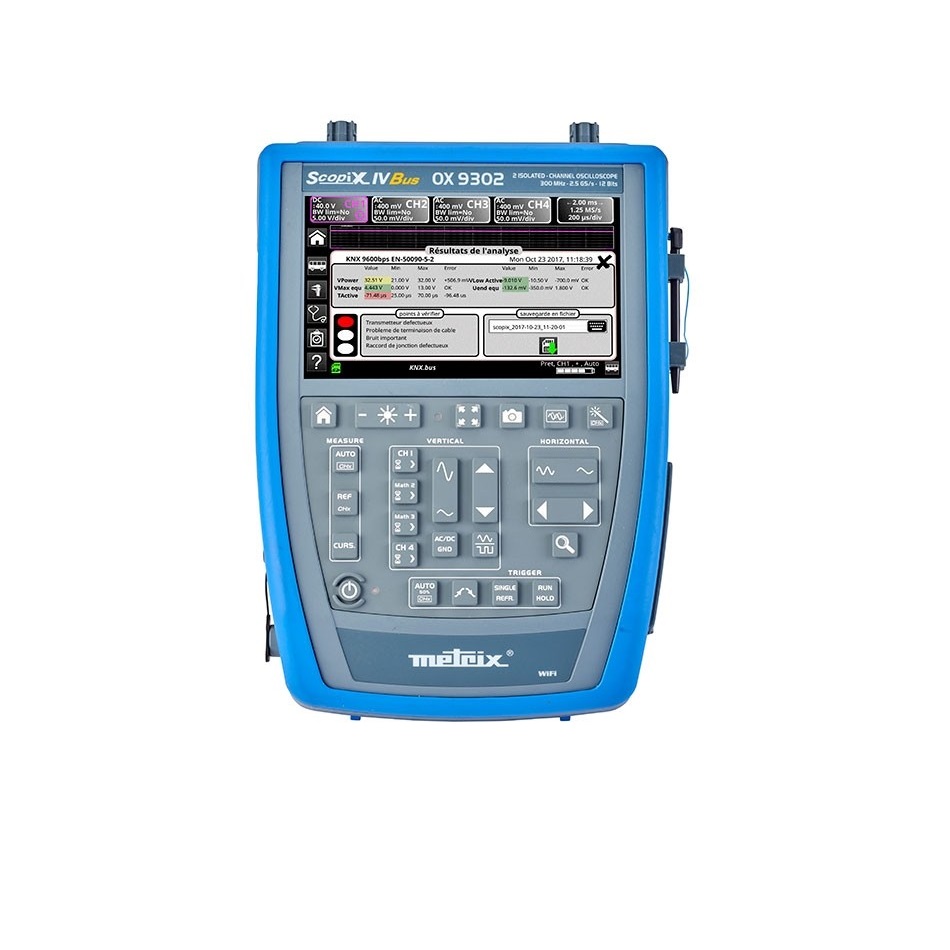

Портативный осциллограф-мультиметр высокого разрешения OX9302-BUS

Внимание! Рекомендуется совместно с осциллографом приобретать адаптер HX0031 и/или адаптер со встроенной нагрузкой HX0032. Адаптеры обеспечивают переход от фирменного интерфейса ProbiX на BNC для поверки и калибровки приборов.

Осциллограф можетт работать в 5 режимах: ОСЦИЛЛОГРАФ, МУЛЬТИМЕТР, РЕГИСТРАТОР ДАННЫХ, АНАЛИЗАТОР ГАРМОНИК, АНАЛИЗАТОР ПРОТОКОЛОВ, ВАТТМЕТР

Осциллограф высокого разрешения - АЦП 12 бит

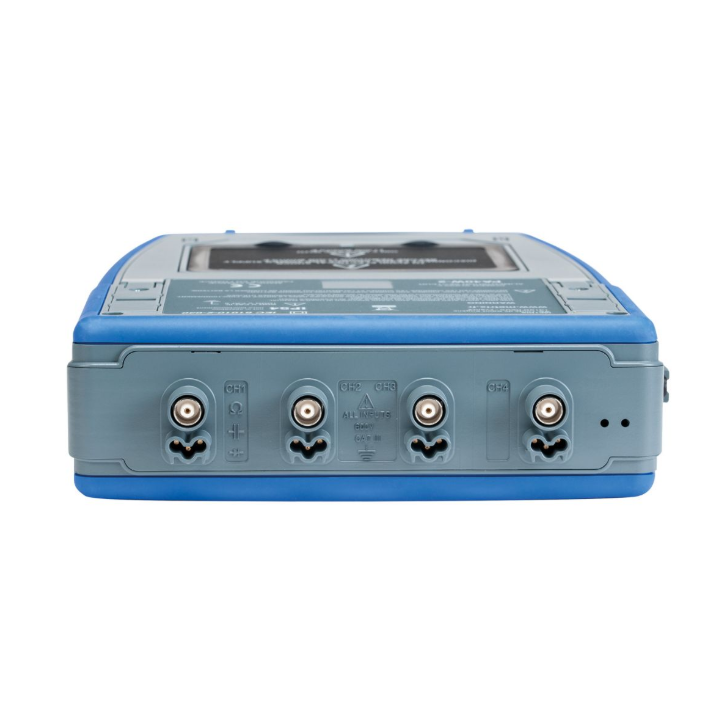

4 изолированных канала

Полоса пропускания 300 МГц, частота дискретизации 2,5 гвыб/с

В режиме ОСЦИЛЛОГРАФ прибор обеспечивает визуальное наблюдение, запоминание в цифровой форме и автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографа осуществляет независимую цифровую обработку и запоминание сигналов. Осциллографы имеют функции: автоматической настройки для получения осциллограммы, автоматических измерений 20 амплитудных и временных параметров, курсорных измерений, допускового контроля, математических операций, включая быстрое преобразование Фурье (БПФ), набор стандартных функций.

В режиме МУЛЬТИМЕТР осциллографы измеряют напряжение постоянного до 800 В и переменного тока до 600 Вскз, сопротивление постоянному току до 32 МОм, электрическую емкость до 5 мФ, частоту до 200 кГц, можно проверить полупроводниковые компоненты, целостность цепей. Для измерений температуры используются внешние датчики в виде термопар (К) или термопреобразователей сопротивления (Pt100). Для измерений силы тока и мощности в одно- и трехфазных сетях осциллографы оснащаются токоизмерительными клещами или гибкими трансформаторами тока типа AmpFLEX, MiniAmpFLEX.

В режиме РЕГИСТРАТОР, осциллографы позволяют осуществлять накопление данных в течение 20000 секунд с интервалом 0,2 секунды. Осциллографы позволяют производить установку порогов и диапазонов допустимых значений с возможностью продолжительной записи наблюдаемых процессов (100 000 измерений) и автоматическое протоколирование фактов и времени неисправности. Любые данные (события или неисправности) автоматически сохраняются либо в памяти прибора, либо на FTP сервере (жесткий диск компьютера).

В режиме АНАЛИЗАТОР ГАРМОНИК осциллографы отображают гармонические составляющие сигнала до 63. Результаты измерений отображаются в виде линейного спектра, в поле состояния отображается среднеквадратичное значение напряжения сигнала и коэффициент гармоник. Для выбранной гармоники отображается ее уровень в процентах, фаза относительно основной гармоники, частота, среднеквадратичное значение напряжения.

Осциллограф OX 9302-BUS дополнительно оснащен функцией измерений параметров интерфейсов (шин) передачи данных транспортных средств (автомобили), объектов связи и телекоммуникаций, электроники, промышленности, систем управления освещением, коммуникаций зданий и сооружений (AS-I, DALI, CAN, LIN, KNX, Ethernet, FLEXRAY, ProfiBus, RS232/485, USB)

Для реализации режима ВАТТМЕТР требуются опциональные токовые клещи

HX0034 - токоизмерительные клещи от 20 мA-80 A / полоса пропускания 500 kГц с разъемом Probix

HX0072 - клещи гибкие AmpFLEX от 0,5 A до 3 кA / полоса пропускания 200 кГц

HX0073 - клещи гибкие мини Probix Mini AmpFlex от 0.5 до 300 A/ полоса пропускания 3MГц

  • Токовый пробник для осциллографов-мультиметров Metrix Токоизмерительные клещи от 20 мA-80 A / полоса пропускания 500 kГц с разъемом Probix
    по запросу
  • Адаптер с интерфейсом Probix для термоэлемента Pt100, от -100 °C до +500 °C. Для осциллографов серии SCOPIX IV (Metrix, CHAUVIN-ARNOUX).
    по запросу
  • Клещи гибкие AmpFLEX от 0.5 A до 3 кA, полоса пропускания 200 кГц с интерфейсом Probix. Для осциллографов серии SCOPIX IV (Metrix, CHAUVIN-ARNOUX).
    по запросу
  • Клещи гибкие мини Probix Mini AmpFlex от 0.5 до 300 A, полоса пропускания 3 MГц с интерфейсом Probix. Для осциллографов серии SCOPIX IV (Metrix, CHAUVIN-ARNOUX).
    по запросу
  • Адаптер для сенсоров 4-20мA с интерфейсом Probix. Для осциллографов серии SCOPIX IV (Metrix, CHAUVIN-ARNOUX).
    по запросу
  • Делитель пассивный HX0030 коэффициент деления 1:10 Полоса пропускания 250 МГц Функция автоопределения пробника не требует настроек осциллографа Функция удаленного управления
    по запросу
  • Делитель пассивный HX0130 коэффициент деления 1:10 Прлоса пропускания 500 МГц Функция автоопределения пробника не требует настроек осциллографа
    по запросу
  • Адаптер Probix-BNC (мама) для осциллографов серии SCOPIX IV (Metrix, CHAUVIN-ARNOUX).
    по запросу
  • Адаптер с интерфейсом Probix для подключения термопары K-типа (от -40 °C до +1250 °C). Для осциллографов серии SCOPIX IV (Metrix, CHAUVIN-ARNOUX).
    по запросу
  • Жесткий кейс HX0038 для транспортировки осциллографа-мультиметра Metrix Scopix IV
    по запросу
  • Адаптер со встроенной нагрузкой Probix-BNC (мама) для осциллографов серии SCOPIX IV (Metrix, CHAUVIN-ARNOUX). Импеданс 50 Ом.
    по запросу
