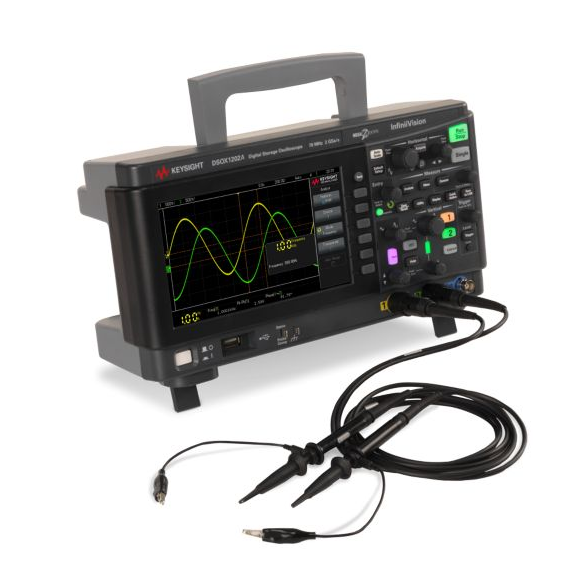

Осциллограф DSOX1202A

Новые модели осциллографов InfiniiVision 1000 X-Series имеют возможность расширения диапазона рабочих частот с помощью лицензированного программного обеспечения. Это позволяет клиентам приобретать полосы частот, необходимые для решения задач в данный момент, а также обновлять и расширять функции прибора по мере развития технологий. Осциллографы InfiniiVision 1000 X-Series, доступные в вариантах исполнения с полосой пропускания 50, 70, 100 и 200 МГц, представляют следующие инновационные решения:

• Технология Keysight MegaZoom IV ASIC, обеспечивающая частоту обновлений до 200 тыс. сигналов в секунду и частоту выборки 2 Гвыб/с, позволяет визуализировать случайные и редкие помехи и аномалии, которые обычный осциллограф с аналогичной стоимостью может пропустить.

• Экономия пространства за счет объединения шести приборов в одном: пользователям доступны анализатор АЧХ/ФЧХ (с функцией построения диаграмм Боде), генератор сигналов стандартной формы (диапазон 20 МГц), анализатор протоколов, цифровой вольтметр и цифровой частотомер.

• Стандартное подключение через USB-порты и сети LAN позволяет нескольким инженерам работать на одном приборе, используя веб-браузер для дистанционного управления. Благодаря этому студенты и сотрудники могут совместно работать над проектами из любой точки мира, экономя время и деньги.

• Профессиональное качество измерений и возможностей аналитического ПО, в том числе функция быстрого преобразования Фурье (БПФ) для анализа частотного диапазона и выявления малозаметных аномалий.

• Быстрый анализ и определение параметров сигнала благодаря выявлению перекрестных помех и искажений, обусловленных нелинейностью усилителя, а также возможность проверки сигналов на соответствие/несоответствие заданной маске со скоростью до 200 тыс. испытаний в секунду.

• Стандартная функция последовательной передачи данных, позволяющая активировать и декодировать большинство низкоскоростных протоколов последовательной передачи данных, таких как Inter-IC (I2C), последовательные периферийные интерфейсы (SPI), универсальные асинхронные приемопередатчики (UART/RS232), местные контроллерные сети (CAN) и коммутируемые локальные сети (LIN). Функция листинга (формирование списков) обеспечивает удобство просмотра пакетов данных с корреляцией по времени и выделением ошибок.
