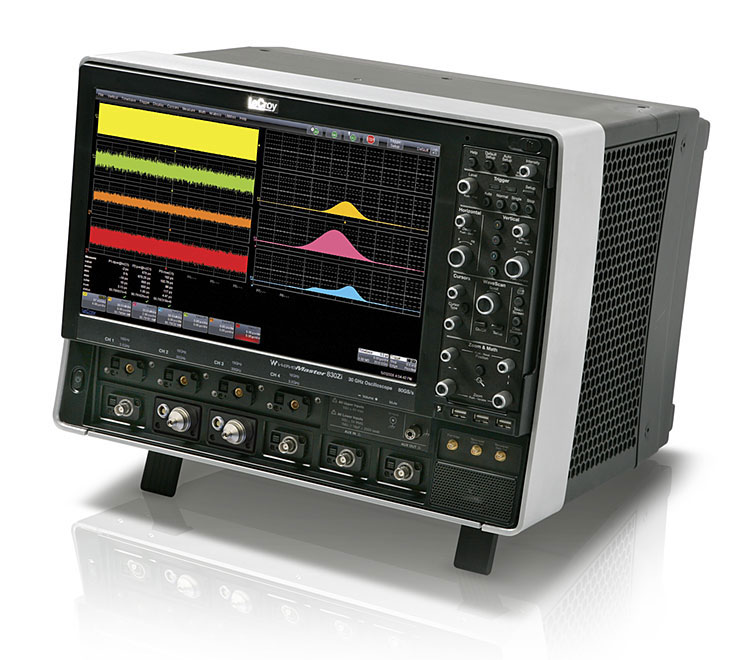

Осциллограф WM 808Zi-B-R

Нет в наличии
Цена (с НДС):
По запросу
Стоимость поверки (с НДС):
9 000 Р
Торговая марка: Teledyne LeCroy
Срок гарантии (лет): 1
Вес (брутто): 39
Госреестр СИ: №64557-16 (срок действия до 11.07.2021 г.)
Страна производитель: США
Поделиться:
Тип осциллографа Цифровой
Число каналов 4
Полоса пропускания 8 ГГц
Максимальная частота дискретизации 40 ГГц (опция - 80 ГГц на 2 канала)
Максимальный объем памяти 32 МБ (опции - 64 МБ, 128 МБ, 256 МБ)
АЦП (бит) 8
Сопротивление входа 50 Ом, 1 МОм
Логические каналы Опция - 18, 36
Особенности Технология X-Stream II – скорость измерений до 750000 в секунду. Режим запуска TriggerScan для аппаратного поиска редко повторяющихся аномалий по параллельным условиям запуска. Скорость передачи данных на внешний компьютер 325 Мб/сек (опция LSIB). Режим и WaveScan (программный поиск аномалий). Расширенная математика, автоизмерения, статистика, тренды. Поддержка анализа низко- и высокоскоростных (опция) потоков последовательных данных. Поддержка пробников всех типов
Интерфейс USB, LAN, Опция - GPIB
Дисплей TFT, 39 см, 1280х768, сенсорный
Масса (кг) 18,0
В серии WaveMaster 8 Zi-B-R гармонично сочетаются высокая производительность, максимально точное воспроизведение формы сигнала и расширенная функциональность – все то, что на сегодняшний день наиболее востребовано при анализе высокоскоростных процессов на базе стационарных осциллографов. WaveMaster 8 Zi-B-R максимально облегчает процесс тестирования сложных сигналов, т.к. обеспечивает самый высокоскоростной в отрасли запуск по сигналам последовательных шин, предлагает законченный набор решений для анализа многоканальных систем последовательной передачи и для проверки последовательностей на соответствие стандартам.

  • Программная опция тестирования на соответствие стандартам памяти DDR3.
    $4 933
  • Программная опция анализатора спектра и расширенного БПФ. Предназначена для анализа частотно зависимых проблем, более полно использует ресурсы осциллографа, воспроизводит ключевые особенности анализатора спектра, обеспечивает табличное представление ...
    по запросу
  • Аппаратная опция расширения памяти до 256 МБ на канал для осциллографов серии WAVEMASTER 8Zi-B-R.
    по запросу
  • Программная опция измерение параметров ЭМС и импульсов (тестирование на соответствие EMC/ ESD/ EFT/ Pulse).
    по запросу
  • Аппаратная опция расширения памяти до 64 МБ на канал для осциллографов серии WAVEMASTER 8Zi-B-R.
    по запросу
  • Программная опция. Пакет масок последовательной передачи данных, используется для построения глазковых диаграмм
    по запросу
  • Аппаратная опция расширения памяти до 128 МБ на канал для осциллографов серии WAVEMASTER 8Zi-B-R.
    по запросу
  • Программная опция синхронизации и декодирования по шинам UART и RS-232.
    по запросу
  • Программная опция декодирования протоколов шины MIPI UniPro.
    по запросу
  • Опция синхронизации, декодирования и измерений шины CAN (автоматизация в промышленности и автомобилестроении)
    по запросу
  • Программная опция синхронизации, символьного декодирования и измерений шины CAN FD (автоматизация в промышленности и автомобилестроении).
    по запросу
  • Программная опция тестирования на соответствие стандартам Ethernet 10/100/1000BT. Необходима тестовая площадка TF-ENET-B.
    по запросу
  • Пакет полного анализа сигналов PAM4 (амплитудно-импульсная модуляция с четырьмя уровнями амплитуды). Программный пакет позволяет измерять параметры глазковой диаграммы, прогнозировать закрытие в зависимости от BER. Измерения джиттера, разделение джит...
    по запросу
  • Программная опция синхронизации и декодирования сигналов по шине MIL-STD-1553.
    по запросу
  • Программная опция декодирования сигналов по шине 64b/66b.
    по запросу
  • Программная опция декодирования последовательного протокола 8b/10b.
    по запросу
  • Программная опция символьного декодирования шины ARINC 429.
    по запросу
  • Программная опция синхронизации, декодирования по аудио шине (Serial AudioBus): Inter-IC Sound (I2S), Left Justified (LJ), Right Justified (RJ), Time Division Multiplex (TDM).
    по запросу
  • Программная опция синхронизации, декодирования, графического анализа по аудио шине (Serial AudioBus). Пакет обеспечивает построение графиков, все потребности для анализа, отладки и поиска проблем в цифровых звуковых последовательных шинах стандартов:...
    по запросу
  • Программная опция синхронизации и декодирования шины CAN (автоматизация в промышленности и автомобилестроении).
    по запросу
  • Опция синхронизации, декодирования и измерений шины CAN (автоматизация в промышленности и автомобилестроении)
    по запросу
  • Программная опция декодирования протоколов шины DigRF 3G.
    по запросу
  • Программная опция декодирования протоколов шины DigRF V4.
    по запросу
  • Программная опция декодирования протоколов шины MIPI D-PHY.
    по запросу
  • Программная опция декодирования, тест физического уровня протоколов шины MIPI D-PHY.
    по запросу
  • Программная опция декодирования протоколов шины Ethernet 10G.
    по запросу
  • Программная опция декодирования протоколов шины ENET.
    по запросу
  • Программная опция декодирования сигналов шин FC (Fiber Channel) 1, 2, 4 или 8GFC (со скоростями передачи от 1.0625 ГБ/сек до 8,5 ГБ/с), в перспективе поддержка 16GFC.
    по запросу
  • Программная опция синхронизации и декодирования шины FlexRay.
    по запросу
  • Программная опция синхронизации и декодирования шины I2C.
    по запросу
  • Программная опция синхронизации и декодирования сигналов по шине LIN.
    по запросу
  • Программная опция декодирования сигналов по шине Manchester.
    по запросу
  • Программная опция декодирования сигналов по шине MIPI M-PHY.
    по запросу
  • Программная опция декодирования и тестирование физического уровня шины MIPI M-PHY.
    по запросу
  • Программная опция. Пакет расширения ресурсов декодирования и анализа протоколов I2C, SPI, UART, RS-232, CAN, LIN, FlexRay, DigRF 3G и MIL-STD-1553. Обеспечивает восстановление данных, возможность привязки их к меткам времени и другие функции. Измерен...
    по запросу
  • Программная опция. Пакет синхронизации и анализа: поддержка интерфейсов PCI Express Gen1/2/3, USB 2/3, SAS, SATA и Fibre Channel (уст. в осциллографе опции декодирования PCIEbus D, USB2bus D, USB3bus D, SASbus D, SATAbus D, и FCbus D). ProtoSync при ...
    по запросу
  • Программная опция. Пакет расширенной поддержки декодирования и анализа, включая программное обеспечение контроля скорости передачи, PCI Express Gen1/2/3, USB 2.0/3.0, SAS, SATA и Fibre Channel (уст. в осциллографе опции декодирования PCIEbus D, USB2b...
    по запросу
  • Программная опция декодирования сигналов по шине SAS.
    по запросу
  • Программная опция декодирования сигналов по шине SATA.
    по запросу
  • Программная опция декодирования сигналов по шине SENT.
    по запросу
  • Программная опция декодирования сигналов по шине SPI.
    по запросу
  • Программная опция декодирования протоколов шины USB 2.0.Ошибки и др.
    по запросу
  • Программная опция декодирования протоколов шины USB2-HSIC.
    по запросу
  • Программная опция декодирования протоколов шины USB 3.0.
    по запросу
  • Программная опция декодирования протоколов PCI Express (Gen 1).
    по запросу
  • Программная опция тестирования на соответствие стандартам 10GBase-KR.
    по запросу
  • Программная опция тестирования на соответствие стандарту PCIe 3.0; требуется опция Eye Dr II и SDA III.
    по запросу
  • Программная опция тестирования на соответствие стандарту SFI.
    по запросу
  • Программная опция. Пакет масок сигналов электросвязи. Автоматическое тестирование Годен/ Негоден (PASS/FAIL) соответствия телекоммуникационным стандартам: E1 TP, E1 Coax, E2, E3, E4, STM1-E, DS-1, DS-3, STS-1, STS-3E. Поддержка стандартов ANSI T1 и I...
    по запросу
  • Программная опция для автоматического тестирования на соответствие стандартам версии 1.3 DisplayPort. Требуется опция SDA III и не менее 20 МБ памяти.
    по запросу
  • Программная опция тестирования на соответствие стандарту PCIe 3.0; требуется опция Eye Dr II и SDA III.
    по запросу
  • Программная опция тестирования на соответствие стандарту SAS2 (1,5 Гб/с, 3,0 Гб/с и 6,0 Гб/с).
    по запросу
  • Программная опция тестирования соответствия стандарту USB3.0; требуется опция Eye Dr II и SDA II, и не менее 20 МБ памяти.
    по запросу
  • Программная опция. Расширенный пакет, мультиканальная отладка и анализа систем последовательной передачи данных, включая пакет виртуального пробника и EyeDrII.
    по запросу
  • Программная опция. Расширенный пакет, мультиканальная отладка и анализ систем последовательной передачи данных.
    по запросу
  • Программная опция. Мультиканальная отладка и анализ систем последовательной передачи данных: джиттер и глазковые диаграммы.
    по запросу
  • Программная опция. Расширенный пакет, одноканальная отладка и анализ систем последовательной передачи данных.
    по запросу
  • Расширенный пакет для анализа систем последовательной передачи данных, единственное полностью интегрированное решение по измерению джиттера, включая инструмент анализа IsoBER.
    по запросу
  • Программная опция. Комплект опция WM8Zi-VIRTUALPROBE и WM8Zi-VIRTUALPROBE.
    по запросу
  • Программная опция, пакет виртуального пробника для анализа последовательных данных. Позволяет выполнить анализ данных внутри пакета. Рекомендуется для использования совместно с программными пакетами EYEDRII и SDAIII.
    по запросу
  • Программная опция. Удаление негативного воздействия на результаты измерений за счет устранения эффекта влияния соединительных кабелей (пробников, тестовых площадок), приводящих к искажениям с ростом частоты сигнала. Опция программного моделирования п...
    по запросу
  • Опция измерения и анализа мощности.
    по запросу
  • Программная опция анализа мощности.
    по запросу
  • Программная опция анализа джиттера, при передаче информационных сигналов и тактовой частоты, пакет анализа и одновременного представления статистических, спектральных, амплитудных и временных (за период, за ½ периода, за цикл) данных и других парамет...
    по запросу
  • Аппаратная опция. Увеличение частоты дискретизации до 80 ГГц в 2-х канальном режиме для осциллографов серии WaveMaster (SDA) 8 Zi-B-R (недоступна для 816Zi-B-R, 820Zi-B-R, 825Zi-B-R или 830Zi-B-R). Включает два отдельных внешних устройства объединени...
    по запросу
  • Аппаратная опция увеличения оперативной памяти (ОЗУ) с 8 ГБ до 32 ГБ.
    по запросу
  • Опция декодирования MDIO bus для серии WaveMaster/SDA/DDA 8Zi/Zi-A/Zi-B
    $2 778
  • Программная опция, пакет расширенных функций и инструментов, быстрый анализ «глазковых» диаграмм (в 50 раз быстрее, чем у конкурентов). Достоверные измерения сигналов последовательной передачи, в т.ч. новых поколений стандартов, за счёт устранения вл...
    по запросу
