Осциллограф WaveSurfer 4024HDR

Cерия: WaveSurfer 4000HDR
Стоимость поверки (с НДС):
5 220 Р
Торговая марка: Teledyne LeCroy
Срок гарантии (лет): 1
Госреестр СИ: №78095-20 до 27.04.2025 г.
Поделиться:
Тип осциллографа Цифровой
Число каналов 4
Полоса пропускания 200 МГц
Максимальная частота дискретизации 5 ГГц
Максимальный объем памяти 25 МБ
АЦП (бит) 12
Сопротивление входа 50 Ом, 1 МОм
Логические каналы 16 (опция)
Особенности Режим WaveScan - поиск аномалий в длинной записи по заданным условиям. Усовершенствованный интерфейс пользователя (MAUI). Авто- и курсорные измерения, расширенные функции математического анализа. Опции - синхронизации и декодирования сигналов шин I2C, SPI, UART-RS-232, CAN, CAN FD, LIN, FlexRay, функциональный генератор до 25 МГц, 16-канальный логический анализатор, анализатор мощности. Возможность интеграции с пакетами MathCad, MatLab, Excel. Приложение LabNotebook для создания отчетов и документирования результатов. Бесплатные программные опции цифрового вольтметра (4 разряда) и частотомера (5 разрядов).
Интерфейс USB, LAN
Дисплей TFT емкостной сенсорный, диагональ 30,7 см, разрешение 1280х800
Масса (кг) 5,3

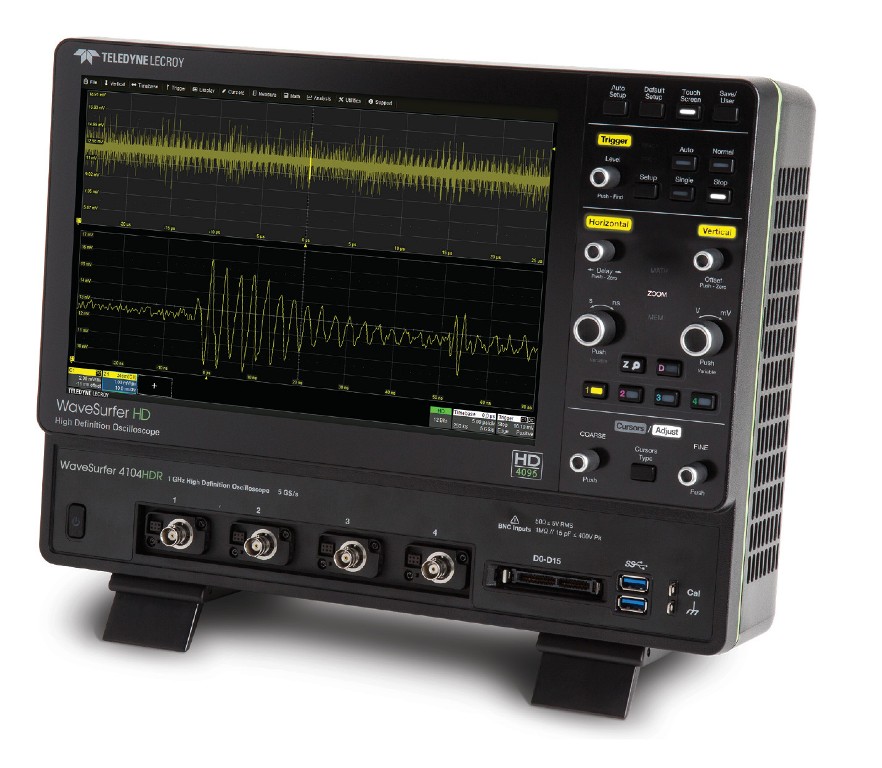

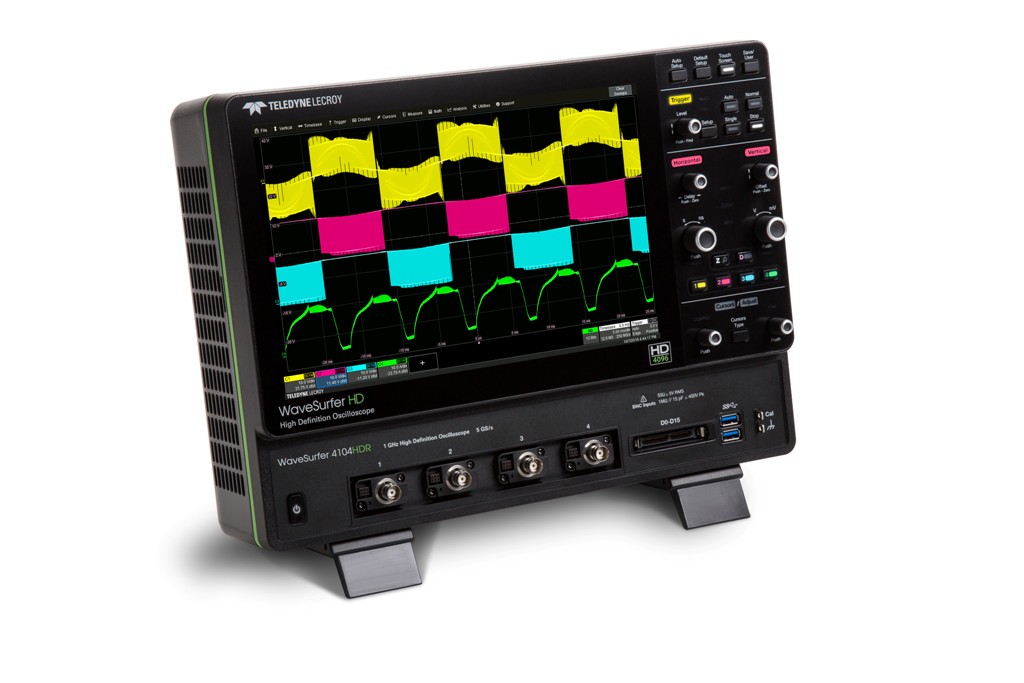

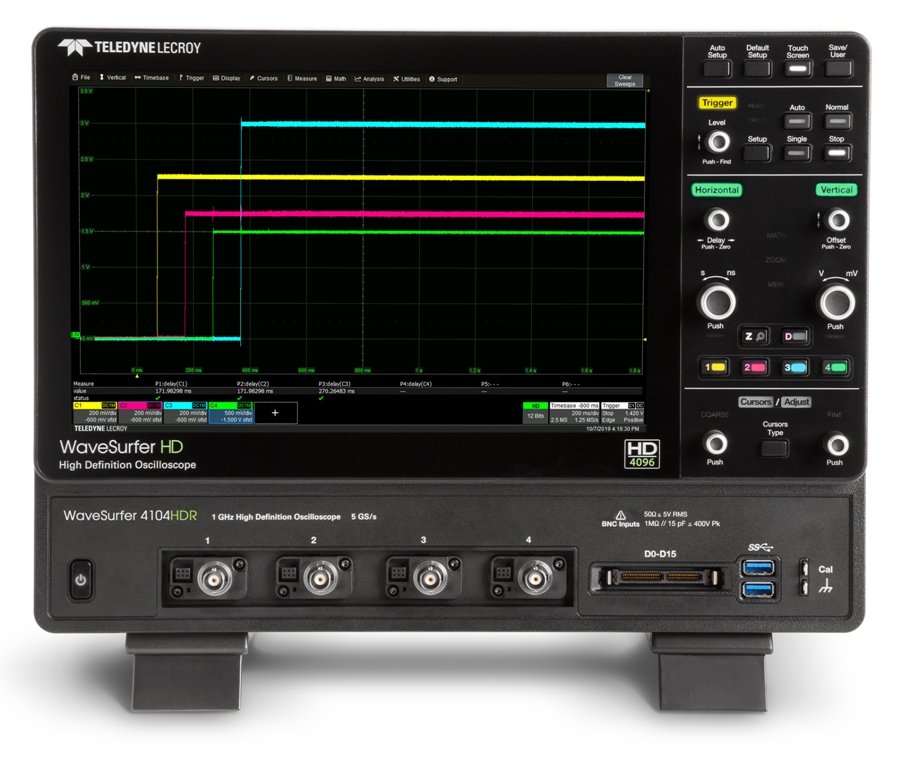

Осциллограф высокого разрешения WaveSurfer 4024HDR, 200 МГц



Технология высокого разрешения HD4096 основана на 12-битных АЦП с высокой частотой дискретизации, обеспечивающих лучшее соотношение сигнал-шум на входе усилителя и применение системной архитектуры с низким уровнем собственного шума.
Это позволяет осциллографам WaveSurfer 4000 HDR выполнять захват, сбор данных и отображение сигналов с частотой до 1 ГГц с высокой дискретизацией и разрешением, в 16 раз больше, чем у 8-битных осциллографов.


Анализатор протоколов, синхронизация и декодирование последовательных данных
  • Декодирование с наложением на сигнал данных с интуитивным цветовым разделением для удобства наблюдения.
  • Мощная и гибкая схема синхронизации
  • Интерактивная таблица результатов декодирования с возможностью объединения до двух протоколов
  • Автоматическое увеличение масштаба для изучения пакета данных одним касанием строки в таблице
  • Поиск и фильтрация по заданным условиям


    16-канальный логический анализатор
  • Одновременная работа 4 аналоговыми и 16 цифровыми каналами: просмотр, измерения, анализ
  • Независимый цифровой логический порт, без связи с аналоговыми каналами
  • Комбинирование цифровых и аналоговых каналов для синхронизации по шаблону
  • Поиск аномалий в цифровых сигналах с помощью WaveScan, трендов, статистики и гистограмм


    MAUI с функцией OneTouch
  • Самый передовой пользовательский интерфейс для цифровых осциллографов с сенсорным управлением
  • Использование функции “Drag-and-drop” для сокращения времени настройки
  • Доступ к большинству функций в одно касание


    Анализатор спектра
  • Преобразует управление осциллографа в интерфейс анализатора спектра
  • Автоматическое детектирование и маркировка пиковых значений
  • Легкое выполнение измерений с привязкой к опорным уровням и дельта-маркерам


    Встроенный генератор сигналов
  • Частота выходного сигнала до 25 МГц
  • Пользовательский интерфейс генератора интегрирован непосредственно в оболочку осциллографа
  • Набор предустановленных специальных форм и возможность создания сигналов произвольной формы


    Цифровой мультиметр и частотомер
  • Цифровой мультиметр 4 разряда, частотомер 5 разрядов
  • Работает для любых каналов, обновление измерение даже при не синхронизированном сигнале
  • Режимы измерения напряжения: DC, DC RMS или AC RMS
    Цифровой мультиметр и частотомер являются бесплатным программным приложением


    Приложение LabNotebook (записная книжка)
  • Сохранение в одном файле LabNotebook всех связанных настроек, формы сигналов и изображений
  • Возможность добавления описания к записи или размещения пометок на экране
  • Функция “Flashback” вызов записи из памяти прибора для возврата состояния осциллографа как при сохранении, включая: настройки, осциллограммы и таблицы данных
  • Извлечение файлов компонентов из файла записи (формат .LNB) или добавление других файлов в .LNB
  • Расширенные характеристики, каталоги, брошюры

    Статьи, обзоры

    Новости

    Максимальная частота, с которой производятся цифровые значения на выходе аналого-цифрового преобразователя. Измеряется в герцах (Гц).
    Разрядность аналого-цифрового преобразователя в битах. Характеризует количество дискретных значений, которые преобразователь может выдать на выходе.
