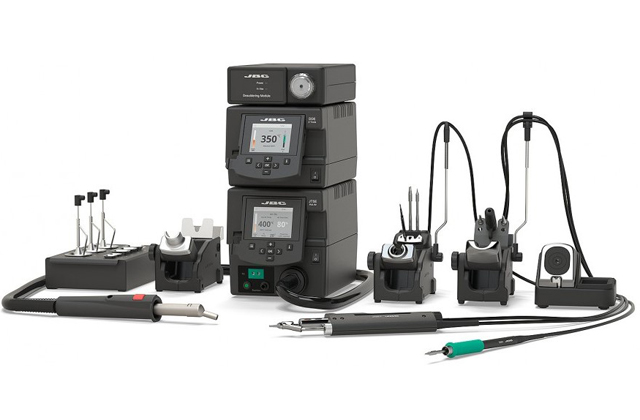

Станция трёхканальная RMVE-2QE T245-A/DR560-A/JT-TA/T260-A (БЕЗ КАРТРИДЖ-НАКОНЕЧНИКОВ)

Паяльно-ремонтная станция RMVE-2QE — это самое быстрое и безопасное решение для пайки, ремонта и доработки печатных узлов, включая работы горячим воздухом.

Паяльно-ремонтная станция RMVE-2QE обеспечивает наилучшее качество пайки благодаря самой эффективной паяльной системе JBC, а дополнительные режимы сна и гибернации помогают продлить срок службы наконечников.

Цифровой двухканальный блок управления DDE управляет двумя инструментами одновременно и полностью совместим с 10 различными инструментами JBC.

Пневматический модуль вакуумирования MVE незаменим для выпайки компонентов, монтируемых в отверстия и для очистки контактных площадок поверхностно монтируемых компонентов.

Термовоздушная станция JTSE позволяет произвести ремонт печатного узла, используя профили температуры и воздушного потока.

RMSE работает одновременно с вакуумным паяльником DR560-A, универсальным паяльником T245-A и термомофеном JT-TA.

Двухканальный блок управления : DDE-2C

Электропитание : 230 В / 50 Гц

Выходная мощность : 0 — 150 Вт (на каждый канал)

Вторичное электропитание : 23,5 В

Температурный диапазон : 90 — 450 °C

Динамические термопрофили

Пайка керамических компонентов MLCC без риска их повреждения

Контроль градиента нагрева компонента во время пайки

Память на 25 термопрофилей : Наличие

Точность поддержания температуры (спокойный воздух): ± 1,5 °C

Сопротивление наконечника к земле : < 2 Ом

Ток утечки : < 2 мВ

Рабочая температура : 10 — 40 °C

Антистатическая защита : 10⁶-10¹¹ Ом

Дополнительные особенности :

Спящий режим и режим гибернации : Снижение температуры наконечника при неиспользовании термоинструмента снижает окисление и продлевает срок службы наконечника

Установка Min / Max температуры : Ограничивает оператору рабочий диапазон температуры

Три предустановленных температурных режима : Мгновенный выбор одного из трёх температурных режимов для соединений, требующих пайки разными материалами

Построение графиков : Визуализация в режиме реального времени температуры и мощности, передаваемых паяному соединению

Защитный ПИН-код : Защита от несанкционированного доступа к параметрам станции

Многоязычное меню : Английский, немецкий, испанский, французский, итальянский, португальский, русский, японский, корейский, китайский

Коммуникации :

Разъём USB-B (сзади) : Подключение к ПК / прослеживаемость

Разъём USB-A (спереди) : Обновление ПО / сохранение графиков

Разъём RJ-12 : Дистанционное управление роботом по протоколу RS-232 или подключение к дымоуловителю

Разъём эквипотенциальной пайки : Опциональное подключение для антистатической защиты

Вес : 3,82 кг

Габариты ; 232×148×120 мм

Блок пневматики

Сжатый воздух : 4 — 6 бар

Электропитание : 23,5 В (от блока управления DDE-2C)

Потребляемая мощность : 12 Вт

Вакуум (при давлении воздуха 6 бар) : 90 % / 680 мм.рт.ст.

Воздушный поток : 15 л/мин.

Рабочая температура : 10 — 40 °C

Антистатическая защита : 10E6 — 10E11 Ом

Вес : 0,7 кг

Габариты (ШхВхГ) : 145×55×225 мм

Термовоздушная станция : JTSE-2A

Электропитание : 230 В , 50/60 Гц, 4А

Номинальная мощность : 700 Вт

Антистатическая защита : 10E6 —10E11 Ом

Температура эксплуатации : 10 — 40 °C

Температурный диапазон : От комнатной до 150 — 450 °C

Режим охлаждения : Продувка воздуха без нагрева

Регулировка воздушного потока : От 5 до 50 л/мин.

Вакуум : 30 % / 228 мм.рт.ст.

Разъём USB-B (сзади) : Подключение к ПК

Разъём USB-A (спереди) : Обновление ПО / сохранение графиков

Разъём RJ 12 : Дистанционное управление по интерфейсу RS-232

Разъём RJ 45 : Подключение к локальной сети (LAN)

Разъём Pedal : Подключение педали

Разъём эквипотенциальной пайки : Опциональное подключение для антистатической защиты

Разъём внешней термопары : Контроль температуры в чувствительных областях

Вес : 4,1 кг

Габариты : 230×148×160 мм

Аксессуары

Модуль MSE-A вакуумирования электрический

Модуль MVE-A вакуумирования пневматический

Микротермопинцет PA120-A

Микротермопинцет AM120-A (регулируемый)

Термопинцет HT420-A

Термопинцет AT420-A (регулируемый)

Микропаяльник T210-A

Микропаяльник T210-NA для пайки в среде азота

Универсальный паяльник T245-A

Универсальный паяльник T245-GA для пайки в среде азота

Вакуумный микроотсос DS360-A

Вакуумный отсос DR560-A

Паяльник AP250-A для ручной подачи припоя Ø 0,8 мм — Ø 1,0 мм

Педаль P-005 ножная

Набор KNE-A для пайки в среде азота

Кабеледержатель CC3702

Педаль P-005 для управления системой подогрева

Педаль P-405 для управления системой подогрева

Вакуумный пинцет Т260-А

0014107 Нагревательный элемент для термовоздушного фена JT-T2A

Pxxx Теплоотражатели

Pxxx Вакуумные захваты с теплоотражателем

T2xx Вакуумные захваты

JN20xx Сопла для термофена

Штатив RWB-B для термовоздушного фена JT-T2A с основанием 480×550 мм

Штатив RWS-D для термовоздушного фена JT-T2A с основанием 270×410 мм

Штатив RWT-B для термовоздушного фена JT-T2A без основания

Комплект поставки

Двухканальный цифровой блок DDE-2C 1 шт.

Вакуумно-компрессорный пневматический модуль MVE-A 1 шт.

Универсальный паяльник T245-А (без картридж-наконечников) 1 шт.

Подставка AD-SE 1 шт.

Вакуумный отсос DR560-A (без наконечников) 1 шт.

Подставка DR-SE 1 шт.

Вискозная губка S0354 1 шт.

Металлическая щётка CL6217 1 шт.

Латунная губка CL6210 1 шт.

Кабель 0011283 соединительный (подставка-блок управления) 2 шт.

Кабель 0014874 соединительный (модуль вакуумирования — блок управления) 1 шт.

Подставка SCH-A под картридж-наконечники 1 шт.

Подставка CL8499 для чистки картридж-наконечников 1 шт.

Набор 0022819 аксессуаров для вакуумного отсоса DR560-A 1 шт.

— Набор 0965970 для чистки наконечников, стандартный 1 шт.

— Набор 0965760 для чистки наконечников, удлинённый 1 шт.

— Накопитель 0812620 припоя стеклянный 1 шт.

— Накопитель 0812630 припоя металлический 1 шт.

— Ключ 0780550 для смены наконечников 1 шт.

— Фильтр 0780840 вакуумного отсоса DR560-A 10 шт. 1 упак.

— Уплотнитель 0019208 вакуумного отсоса DR560-A 2шт. 1 упак.

Соединитель 0011356 кабеля и трубки 2 шт.

Фильтр 0005966 модуля вакуумирования 50 шт. 1 упак.

Фильтр 0008446 модуля вакуумирования, экранирующий 1 шт

Палочка 0786640 для прочистки накопителя припоя 1 шт.

Фильтр 0781046 вакуум. паяльника 10 шт. 1 уп.

Фильтр 0821830 вакуумного паяльника в сборе 1 шт.

Руководство пользователя 1 шт.

Блок управления JTSE-2A 1 шт.

Подставка JT-SE под термовоздушный фен 1 шт.

Термовоздушный фен JT-T2A 1 шт.

PH218 Термопара К-типа 1 шт.

Вакуумный пинцет Т260-А 1 шт.

Набор 0861660 изогнутых игл для вакуумного пинцета 1 шт.

Набор 0901546 прямых игл для вакуумного пинцета 1 шт.

Набор 0940163 присосок для вакуумного пинцета 1 шт.

Подставка 0008752 для защитных экранов и экстракторов 1 шт.

Набор 0012332 для демонтажа микросхем: 1 набор

— Подставка 0008752 под теплоотражатели и вакуумные захваты 1 шт.

— Р2220 теплоотражатель10×10 мм 1 шт.

— Р4000 теплоотражатель 12.5×12.5 мм 1 шт.

— Р2235 теплоотражатель 12×17 мм 1 шт.

— Р2230 теплоотражатель 15×15 мм 1 шт.

— Р4010 теплоотражатель 17×17 мм 1 шт.

— E2052 теплоотражатель 20×20 мм с вакуумным захватом 1 шт.

— E2184 теплоотражатель 24×24 мм с вакуумным захватом 1 шт.

— E2064 теплоотражатель 20×26 мм с вакуумным захватом 1 шт.

— Комплект присосок 0930110 для экстрактора (Ø 10 мм 3 шт., Ø 4,7 мм 1 шт.) 1 шт.

— JN2012 сопло Ø 6 мм 1 шт.

— JN2015 сопло Ø 4 мм 1 шт.

— JN2020 сопло Ø 8 мм 1 шт.

— Т2250 вакуумный захват Ø 85 мм 1 шт.

— Т2050 вакуумный захват Ø 35 мм 1 шт.

— Трубка 0932330 1 шт.

Кабель электропитания 1 шт.

Руководство пользователя 1 шт.
