Паяльная станция Магистр Ц20-Т1.1.7 про, 70х70мм

Установка предназначена для монтажа (пайки) SMD элементов на печатные платы по термопрофилю

Кроме того установка может быть использована для демонтажа SMD элементов с печатных плат, контролируемого подогрева SMD элементов (например керамических) перед монтажом,

а также для осуществления предварительного подогрева печатных плат при операциях ручной пайки (ремонт изделий)

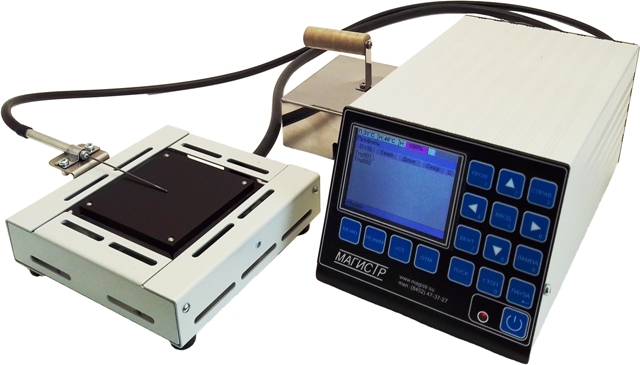

Установка состоит из двух основных частей — термостола и управляющего блока

Термостол представляет собой плоскую нагреваемую поверхность, на которой располагают платы, либо другие нагреваемые элементы

На боковой стороне термостола размещен внешний термодатчик, который находясь в контакте с нагреваемым объектом (печатной платой) контроллирует процесс нагрева

При монтаже SMD элементов на печатные платы (либо демонтаже SMD элементов с них) термостол дополнительно накрывается крышкой для уменьшения утечки подводимого тепла

Термостол и внешний термодатчик при помощи соединительных кабелей подключены к управляющему блоку

Размер рабочей поверхности установки:

«Магистр Ц20-Т1.1.7 про» — 70×70мм

Технические характеристики:

Напряжение питания переменного тока частотой (50±1) Гц, В 198-242

Минимальная поддерживаемая температура, °С 50

Максимальная поддерживаемая температура, °С 300

Точность поддержания темературы, не хуже ,°С ± 5

Максимальная скорость нагрева, °С/сек 0.5

Мощность нагревательного элемента, Вт 350

Максимальное количество хранимых термопрофилей 100

Максимальное число элементов термопрофиля 15

Гарантийный срок эксплуатации 1 год
