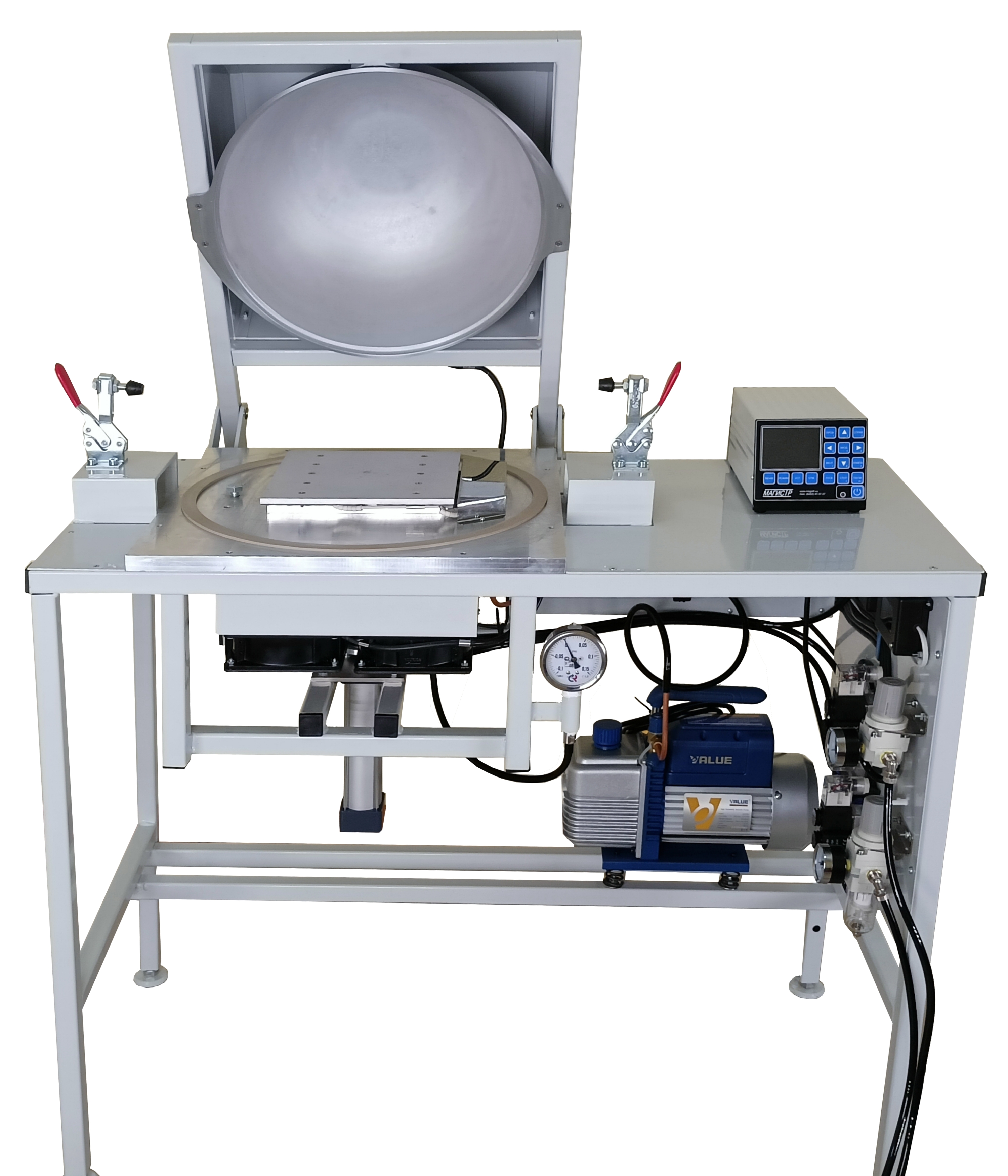

Установка вакуумной пайки по термопрофилю Магистр Ц20-ТКВ-200х200-про

Установка вакуумной пайки по термопрофилю предназначена для пайки изделий по температурному профилю в среде инертного газа для исключения процессов окисления

Установка имеет функцию вакуумирования, что позволяет выполнять максимально надежные паяные соединения без пустот

Изделия для пайки помещаются на металлическую плиту, которая оснащена встроенным нагревателем, а для быстрого охлаждения в нужный момент плита прижимается к охлаждаемому радиатору

Плита располагается под герметично закрываемым кожухом

Установка автоматически выполняет полный цикл пайки, отрабатывая как температурный профиль, так и выполняя операции вакуумирования и подачи инертного газа, параметры процесса задаются оператором

Установка может применяться для пайки электронных узлов в условиях единичного и мелкосерийного производства, а также при изготовлении опытных образцов

Технические характеристики:

Напряжение питания220В 50Гц

Потребляемая мощность, не более 2,4кВт

Рабочий диапазон температур 100°С ÷ 300⁰С

Точность поддержания температуры, не хуже ± 5%

Время нагрева от 100⁰С до 300⁰С, не более 300сек

Время остывания от 300⁰С до 100⁰С, не более 300сек

Мощность нагревателей 1,8кВт

Максимальное количество термопрофилей 250

Размер зоны нагрева 200х200мм

Остаточное давление при вакуумировании, до 10мбар

Габаритные размеры установки, не более 930х700х960мм

Масса установки, не более 90кг

Гарантийный срок эксплуатации 1 год
