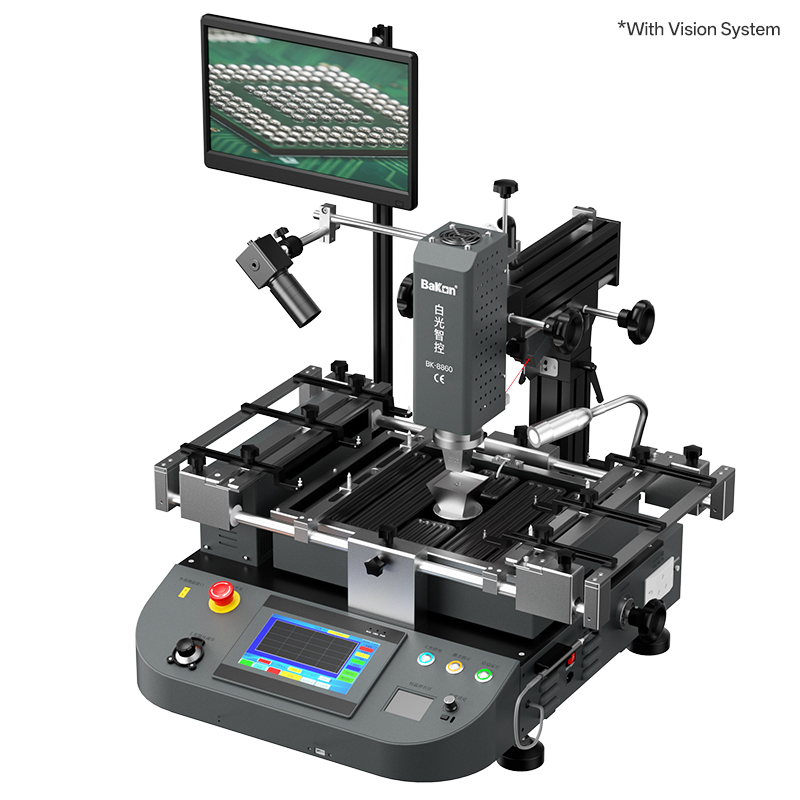

Станция для пайки BGA BK8860 с видеомониторингом

Станция демонтажа и монтажа BGA с видеомониторингом процессов

Независимая трёх-зонная система температурного контроля

Верхняя и нижняя зоны нагрева используют воздушный нагрев; зона ИК-предварительного нагрева (380×280 мм) использует инфракрасный нагрев с точностью поддержания температуры ±3°C

Предусмотрена возможность хранения до 15 температурных профилей, которые могут быть немедленно вызваны в зависимости от требований конкретного компонента BGA

Обеспечивается возможность одновременного локального воздушного нагрева как чипа BGA, так и печатной платы

Зона ИК-предварительного нагрева позволяет регулировать выходную мощность в соответствии с реальными требованиями, гарантируя равномерный нагрев печатной платы без деформации.

Наличие внешнего интерфейса для подключения термодатчика обеспечивает высокоточное измерение температуры для анализа в реальном времени и калибровки фактических температурных профилей BGA.

Многофункциональная эргономичная операционная система

Сенсорный интерфейс «человек-машина» с высокоточным замкнутым контуром управления на основе термопары K-типа

Сенсорный экран отображает температурные кривые в реальном времени и позволяет сохранять несколько наборов пользовательских температурных профилей

Верхний нагревательный блок может перемещаться вручную в продольном и поперечном направлениях; нижний блок регулируется по высоте вручную

Станция комплектуется набором воздушных сопел различного размера из специального сплава; сопла вращаются на 360° и легко заменяются, возможно изготовление по индивидуальному заказу

Опорная рама зоны пайки BGA оснащена микрометрической регулировкой высоты опор для предотвращения деформации печатной платы

Многофункциональный фиксатор печатной платы с возможностью перемещения по оси X обеспечивает удобное и быстрое позиционирование PCB, а также подходит для установки и фиксации плат нестандартной конфигурации

Оснащена высокопроизводительным поперечным вентилятором для быстрого охлаждения PCB; встроенный вакуумный насос и внешний вакуумный пинцет обеспечивают удобный и быстрый захват компонентов BGA

Встроен голосовой модуль, содержащий множество командных и информационных сообщений, охватывающих основные функции, включая последовательность операций и меры безопасности.

Благодаря широкой области применения, после пайки BGA возможно незамедлительное использование паяльника для очистки контактных площадок и ремонта проводников без необходимости переноса платы

Комплектуется паяльником BK212 с самоадаптируемыми нагревательными элементами, совместимыми с жалами серий C115, 210, 220

Усовершенствованные защитные функции безопасности

Звуковая сигнализация по завершении операций пайки или демонтажа.

В случае неконтролируемого повышения температуры схема автоматически отключает питание; предусмотрена двойная защита от перегрева

Параметры температуры защищены паролем для предотвращения несанкционированного изменения

Реализованы многоуровневые механизмы защиты и интеллектуальные блокировки, гарантирующие предотвращение повреждений печатных плат, компонентов и самой станции при любых нештатных ситуациях

Характеристики

Электропитание AC 230 В ±10 %, 50/60 Гц

Общая потребляемая мощность 5 кВт (макс.)

Распределение мощности по зонам Верхняя зона: 0,8 кВт

Зона предварительного нагрева (ИК): 2,7 кВт Нижняя зона: 1,2 кВт

Прочее: 0,3 кВт

Размеры печатной платы (PCB) Макс. 410×370 мм / Мин. 10×10 мм

Применяемые чипы (BGA) Макс. 40×40 мм / Мин. 10×10 мм

Размер ИК-зоны 375×285 мм

Интерфейс для внешнего термодатчика 1 канал

Способ управления 7″ сенсорный экран высокой чёткости (HD)

Система управления Собственная разработка, контроллер V1 (программное обеспечение защищено авторскими правами)

Система совмещения (юстировки) Лазерный красный целеуказатель

Вакуумный захват компонентов Ручной (встроенный вакуумный насос)

Регулировка и контроль температуры Замкнутый контур управления на основе термопары типа K, точность ±3 °C

Способ позиционирования платы V-образный паз и универсальный зажимной фиксатор

Габаритные размеры (Д×Ш×В) 635 × 620 × 655 мм

Вес станции 45,7 кг
