Учебный стенд для изучения аналоговых устройсв радиосвязи KL-900B

Набор KL-900B для изучения аналоговых устройств радиосвязи знакомит учащихся с принципами работы портативной радиостанции, работающей в УКВ-диапазоне на частоте 144 МГц. Электрическая схема портативной радиостанции состоит из 4 блоков: приемника, передатчика, усилителя звуковой частоты и микрофонного предусилителя.

На лицевой панели модулей, входящих в набор, нанесены принципиальные схемы изучаемых устройств. Однополюсные гнезда диаметром 2 мм расположены в тех точках цепей, куда будет осуществляться подключение измерительных приборов и соединительных проводов. Радиоэлектронные детали, входящие в изучаемые цепи, расположены с обратной стороны панелей

Технические характеристики

Диапазон частот : 144-146 или 144-148 МГц

Диапазон фазовой автоматической подстройки частоты: 130-170 МГц

Тип модуляции: F3 (частотная модуляция с тремя поднесущими)

Шаг переключения каналов: 5, 10, 12,5, 20, 25 и 50 кГц

Полное входное сопротивление антенны: 50 Ом

Чувствительность шумоподавителя: макс. 0,16 мкВ

Мощность звукового выхода: 250 мВт

Максимальное смещение: ±5 кГц

Первая промежуточная частота: 21,8 МГц

Вторая промежуточная частота: 455 кГц

Список экспериментов

Предварительное изучение понятий, используемых в аналоговой системе передачи радиосигналов

Настройка радиопередатчика

Частота приема/передачи

Принцип работы системы приема/передачи

Ключевые блоки системы приема/передачи

Микрофонный предусилитель

Изучение схемы активного фильтра микрофонного предусилителя

Изучение схемы низкочастотного фильтра микрофонного предусилителя

Измерение амплитудно-частотной характеристики пассивного высокочастотного фильтра

Измерение амплитудно-частотной характеристики активного низкочастотного фильтра

Схемы фазовой автоматической подстройки частоты

Снятие характеристик фазового детектора MB1504 .

Измерение времени захвата частоты

Измерение характеристик схемы автоматической подстройки частоты на базе микросхемы LB565

Измерение коэффициента передачи схемы автоматической подстройки частоты на базе микросхемы LB565

Схема генератора, управляемого напряжением

Измерение коэффициента усиления генератора, управляемого напряжением, используемого в передатчике

Измерение уровня шума генератора, управляемого напряжением

Измерение коэффициента усиления генератора, управляемого напряжением, используемого в приемнике

Моделирование схемы генератора, управляемого напряжением

Усилитель мощности

Снятие амплитудно-частотной характеристики передатчика

Измерение характеристик цепи автоматической регулировки амплитуды усилителя мощности

Усилитель высокой частоты

Измерение характеристик линейной, частотной модуляции усилителя высокой частоты

Измерение характеристик нелинейной, частотной модуляции усилителя высокой частоты

Моделирование схемы полосового фильтра

Моделирование схемы усилителя с низким уровнем собственных шумов

Моделирование схемы усилителя высокой частоты

Смеситель и контур промежуточной частоты

Измерение коэффициента преобразования смесителя

Измерение коэффициента передачи кварцевого фильтра и усилителя промежуточной частоты

Моделирование схемы смесителя

Схема частотного демодулятора

Измерение коэффициента усиления и потерь на промежуточной частоте для интегральной схемы частотного демодулятора

Измерение уровня шумов интегральной схемы частотного демодулятора

Измерение характеристик демодуляции фазового детектора интегральной схемы частотного демодулятора

Усилитель звуковой частоты

Измерение мощности усилителя звуковой частоты

Измерение коэффициента шума схемы приемника

Снятие амплитудно-частотной характеристики усилителя звуковой частоты

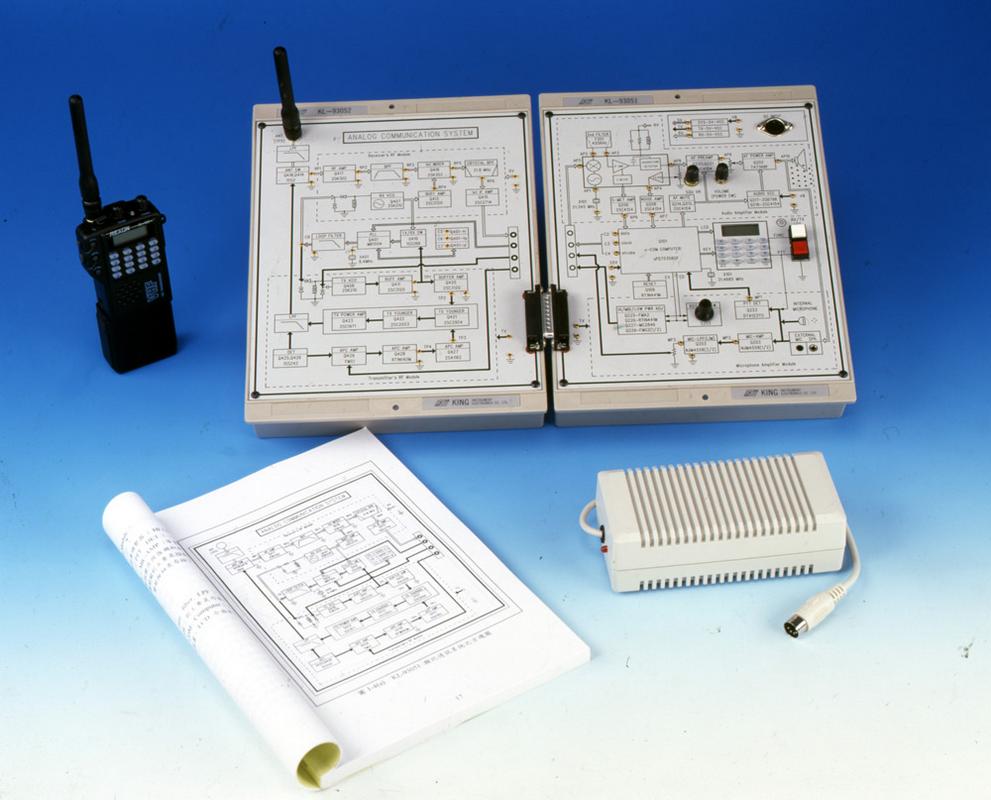

В состав комплекта входят

Модуль аналоговой системы передачи радиосигналов KL-93051

Модуль аналоговой системы приема радиосигналов KL-93052

Модуль источника электропитания SPS-001

Радиостанция 144 МГц

Шнур электропитания

Методические указания для преподавателей

Руководство по проведению экспериментов
