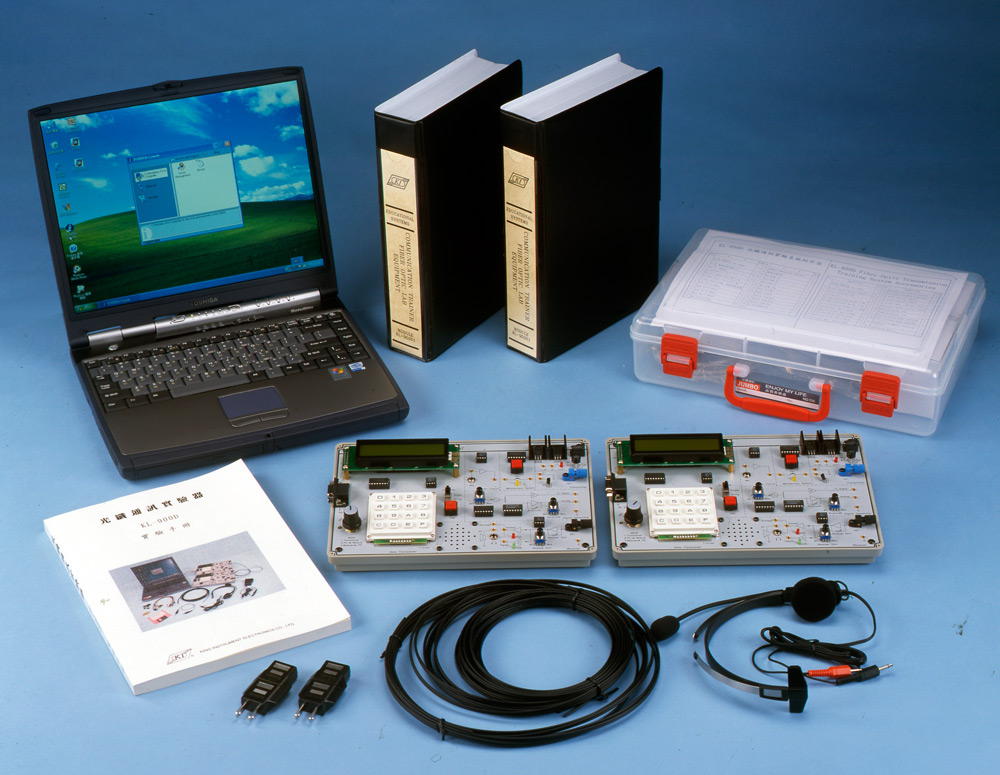

Оптоволоконная система передачи данных KL-900D

Оптоволоконные системы передачи данных стали на сегодняшний день одним из самых популярных, так как обеспечивают высокую скорость и надежность передачи данных в сочетании с высокой безопасностью.

Используя 4-е варианта передачи данных (из модуля KL-900D в него же/ в другой модуль/в компьютер/из компьютера) в сочетании с различными видами модуляции/демодуляции сигналов учащиеся могут получить очень ясное представление о работе оптоволоконных систем передачи данных.

Технические характеристики системы

Источник питания 100-240В/15Вб 100мА

Микрофон: 20Гц-12кГц/20х усиление

Кнопка-выключатель: нормально разомкнутая/со светодиодным индикатором

Генератор: волна/прямоугольник – 6Гц…2кГц

Динамик: 8 Ом/1,4 Вт

Передатчик: излучатель 660нм/макс.ток 50мА

Приемник: 880 нм/макс.потребление 100 мВт

Элемент передачи данных: AVR8515, 8 бит, 8МГц

ЖКИ-дисплей: 20х2 символов с подсветкой

Клавиатура: 4х4 16 клавиш

Интерфейс: Rs-232C, 9600

На лицевой панели каждого модуля нанесены принципиальные схемы, названия узлов и обозначения электронных компонентов. Для сборки схем используются входящие в комплект провода с наконечниками диаметром 2мм.

Методические указания по проведению опытов входят в комплект.

Модули смонтированы в стандартных корпусах размера 255х165х30 мм.

Для проведения опытов требуется персональный компьютер работающий под управлением Windows.
