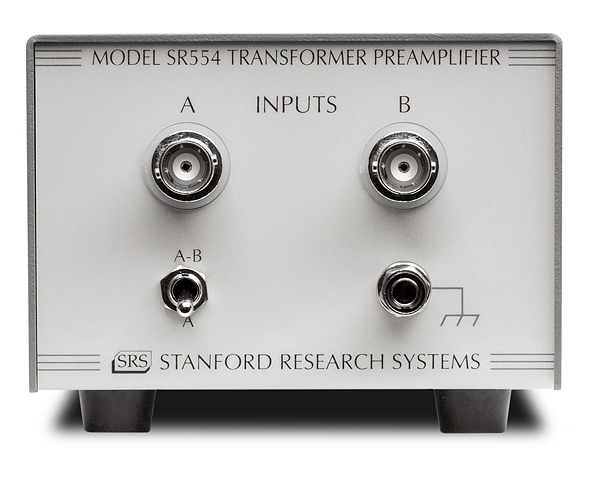

Предусилитель синхронный SR554

Предусилитель с трансформаторной связью SR554 специально спроектирован для источников с выходным сопротивлением в диапазоне от 0,05 Ом до 1 кОм. При входном шуме всего 0,1 нВ/√Гц предусилитель SR554 может быть полезен в широком диапазоне приложений с низким уровнем шума. Этот предусилитель с трансформаторной связью прекрасно подойдёт для низкотемпературных систем синхронного обнаружения, где изоляция между тестируемым образцом и синхронным усилителем имеет решающее значение.

Предусилитель с трансформаторной связью SR554 может работать в одном из двух режимов. В режиме "bypassed" прибор будет представлять собой простой пассивный трансформатор с коэффициентом трансформации 100, обеспечивающий суммарный коэффициент усиления напряжения 100. В режиме "non-bypassed" активируется дополнительный усилитель с коэффициентом усиления 5, увеличивающий суммарный коэффициент усиления до 500 и обеспечивающий малое выходное сопротивление (<1 Ом). В режиме "bypassed" SR554 может работать без внешнего питания. Для использования дополнительного усилителя необходимо подать питание ±20 В постоянного тока. Для питания SR554 можно использовать соответствующий разъём синхронных усилителей SRS.

Трансформатор на входе

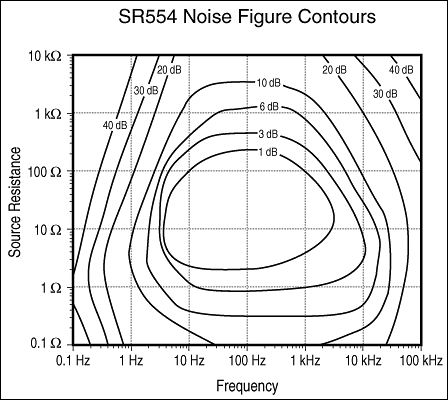

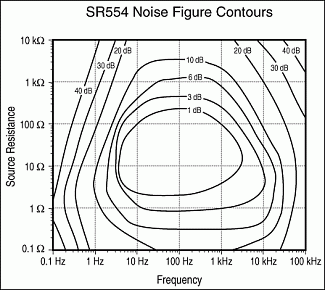

Входной шум 0,1 нВ/√Гц

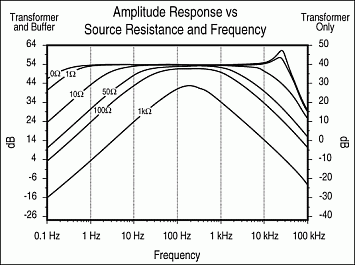

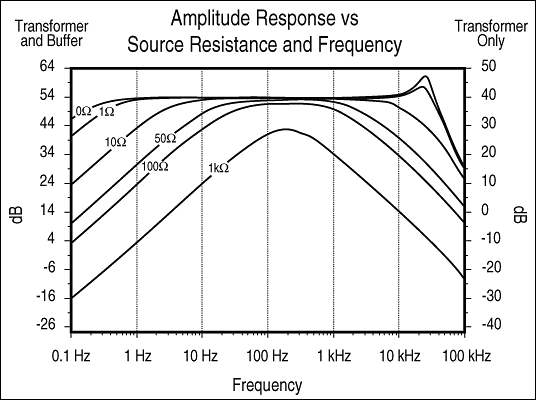

Ширина полосы пропускания от 0,1 Гц до 40 кГц

Усиление в 100 или 500 раз

Дифференциальные и несимметричные входы

Изоляция >40 дБ (от 0 до 500 МГц)

Возможность подключения питания от синхронных усилителей SRS
