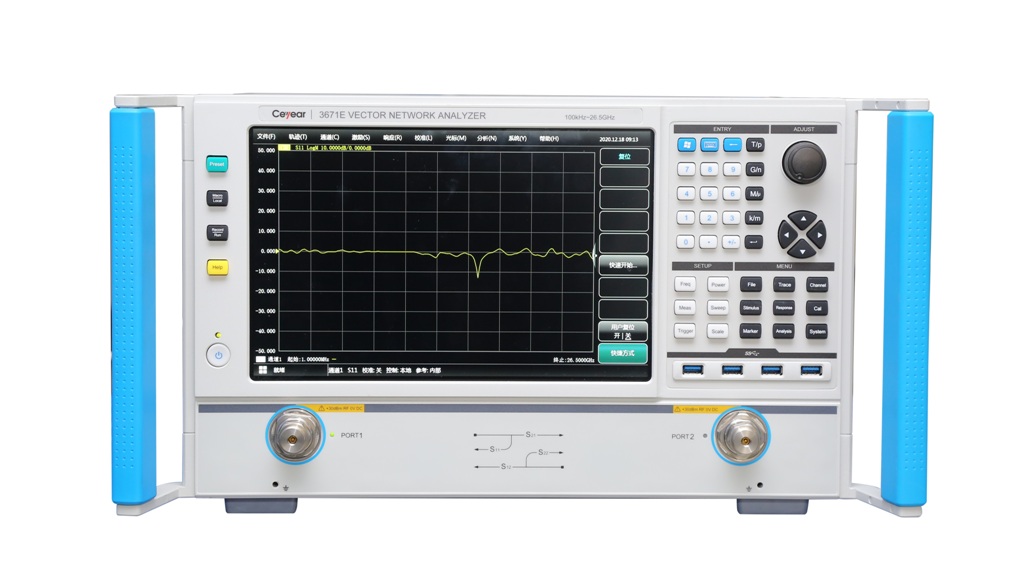

Анализатор цепей векторный Ceyear 3671G

Векторные анализаторы цепей (VNA) Ceyear 3671- серии предлагают различные форматы отображения: логарифмическая амплитуда, линейная амплитуда, стоячая волна, фаза, групповая задержка, диаграмма Смита и полярные координаты. ВАЦ поддерживают несколько типов калибровки, включая частотную характеристику, один порт, изоляцию отклика, расширенный отклик и полную 2-х портовую калибровку. В дополнение ко всем классическим стандартным функциям измерения VNA, устройства Ceyear 3671-серии предлагают дополнительные функции за счет таких опций, как многофункциональные и комплексные тесты параметров амплитудно-частотных характеристик, Фазочастотные характеристики и характеристики ГВЗ. Анализаторы стандартно оснащены интерфейсами USB, LAN, GPIB, VGA и HDMI, имеют большой сенсорный экран с высоким разрешением (30,7 см, разрешение 1280 x 800).

Векторный анализатор цепей 3671- серии обеспечивает различные типы калибровки, такие как автоматическая калибровка, управляемая калибровка (посредством калибровки отклика, отклика и изоляции, калибровка одного порта, расширенная калибровка отклика, полная двухпортовая калибровка SOLT, калибровка TRL может быть достигнута механической калибровкой наборы), электрическая калибровка (ECal) и т. д. Пользователи могут выбирать типы калибровки в зависимости от требований к испытаниям, что значительно облегчает тестирование на устройствах с различными интерфейсами.

Векторные анализаторы цепей 3671- серии имеют характеристики векторных анализаторов цепей высокого класса, включая показатели производительности, внешний вид прибора, отображение данных, программный интерфейс и др. Анализаторы являются незаменимым испытательным оборудованием для сферы ВПК и оборонной отрасли, в университетских научных исследованиях, могут широко использоваться в радиолокации, связи, навигации.

Особенности:

• Широкий диапазон частот: от 100 кГц/10 МГц до 14, 20, 26,5 и 43,5 ГГц (в зав. от модификации).

• Сверхнизкий уровень шума, обеспечивающий более высокую точность измерений.

• Дополнительная полоса пропускания ПЧ, максимальная ширина полосы ПЧ до 30 МГц.

• Усовершенствованные методы калибровки, совместимость с различными наборами для калибровки.

• Сенсорный экран высокого разрешения с диагональю 30,7 см и разрешением 1280 x 800.

• Управление и операции одним щелчком мыши - значительно упрощает этапы настройки измерения и повышает эффективность (Запись/Выполнение).

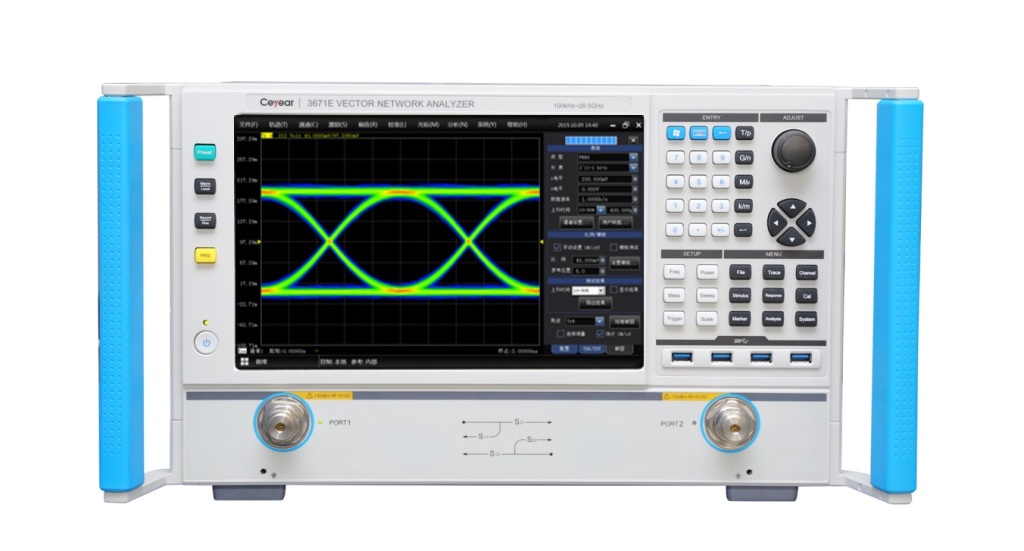

• Расширенный анализ во временной области, включая измерение импеданса TDR и функцию анализа глазковой диаграммы.

• Опция исключения влияния оснастки.

• Возможность удаленного управления и автоматизации испытаний.
