Тип | портативный, комбинированный (ВАЦ + анализатор спектра) |
Диапазон частот | 30 кГц … 26,5 ГГц (100 кГц …26,5 ГГц) |
Количество встроенных портов | 2 |
Динамический диапазон | ≥ 80 дБ |
Выходная мощность | - 60 дБм … 20 дБм |
Особенности | Прибор 2 в 1 – векторный анализатор цепей (VNA) и анализатор спектра сигналов в коаксиальных трактах. Векторный анализатор цепей - проведение 2-портовых тестов (S11, S21, S12, S22). Измеряемые параметры - параметры рассеяния (S-параметры), диф. измерения, измерения приемника, добавление или удаление кабелей и тест. приспособлений. Анализатор спектра - анализ сигналов во временной области (Spectrum Analysis). Встроенный предусилитель (On/ Off). Опциональные измерения |
Интерфейс | USB, LAN |
Векторный анализатор цепей (ВАЦ)

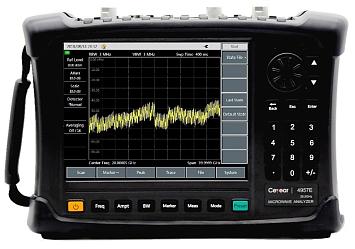

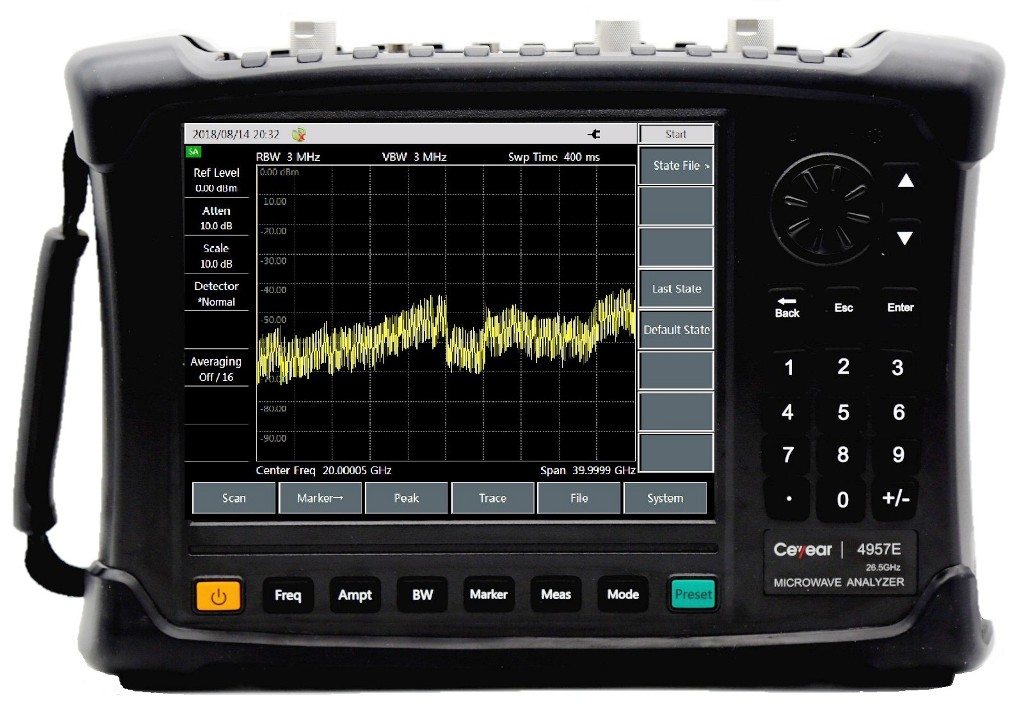

Портативные комбинированные анализаторы 4957D/ E/ F имеют частотный диапазон анализа электрических цепей 30 кГц~18 ГГц/ 26,5 ГГц/ 50 МГц~40 ГГц (в зав. от модификации), стандартно обеспечивают полноценный векторный анализ цепей и 2-хполюсных СВЧ устройств с возможностью измерения S параметров - параметров передачи и отражения или полного набора S-параметров для 2-портовых устройств (S11, S12, S21, S22). Формат отображения включает логарифмическое и линейное распределение, фазовые параметры, групповую задержку, импеданс, полярные координаты, коэффициент стоячей волны и т. д.
Анализатор спектра
Комбинированный анализатор 4957D/ E/ F имеет функцию анализа спектра (спектральный анализ, мощность канала, занимаемая полоса пропускания, коэффициент мощности соседнего канала и подсчет частоты) и работает в диапазоне частот 100 кГц~18 ГГц/ 26,5 ГГц/ 40 ГГц (в зав. от модификации), обладает высокой чувствительностью, широким динамическим диапазоном и низкими фазовыми шумами, возможностью эффективного обнаружения и быстрого измерения сигналов. Анализатор отображает 3 спектрограммы одновременно и обеспечивает выбор различных режимов детектора - стандартный, выборочный, положит. пик, отриц. пик и среднее значение. В этой функции обеспечивается анализ помех, а кроем отображения спектрограмм, информация о сигнале представляется в формате «водопад», поддерживается запись и воспроизведение данных.
Основные характеристики:
• Широкие функции анализа: анализ кабелей и антенн, векторный анализ сети, анализ спектра, измерение напряженности поля, мониторинг мощности, векторное измерение напряжения и измерение мощности USB и т. д.
• Сенсорный ЖК-экран (21 см) с простым управлением, дружественным интерфейсом и интуитивно понятным отображением результатов.
• Данные анализа можно сохранять и вызывать, используя три носителя: внутреннюю память большой емкости 1,5 ГБ или более, внешнюю память USB и внешнюю память SD
• Батарейное питание для использования в полевых условиях, интеллектуальное управление питанием - индикатор заряда батареи, оповещение о низком заряде и функция энергосбережения
• Функция отображения 6 независимых маркеров с индикацией положения маркера при пролистывании касанием на экране
• Хранение и воспроизведение данных, возможности сравнения
• Интерфейсы USB, LAN и другие выходы для управления и передачи данных
• Компактный размер, легкий вес (5,3 кг), удобство переноски
Анализ кабелей и антенн (опционально)
В качестве анализатора АФУ (кабелей, антенн) ВЧ анализатор 4957D/E/F при активации опции 4957D-S02 поддерживает измерение обратных потерь (return loss), коэффициента стоячей волны по напряжению (SWR), импеданса, потерь в кабеле и расстояние до места повреждения анализируемых компонентов АФУ, а также обратные потери и расстояние. Измерение до неисправности поможет определить конкретную причину неисправности в кабельно-фидерной системе, которая ухудшает работу устройства в целом. Более того, анализатор имеет встроенные библиотеки стандартных параметров кабеля и антенного фидера для удобства использования.
Векторный вольтметр (опционально)
При активации опции 4957D-S03 анализатор 4957D/E/F получает функцию векторного измерения напряжения в частотном диапазоне 30 кГц~18 ГГц/26,5 ГГц, 50 МГц~26,5 ГГц (соотв.), что позволяет при анализе кабелей и антенн точно сопоставлять и измерять электрическую длину и фазовый сдвиг анализируемого устройства, а также выполнять анализ отражения и передачи мощности сигнала в тракте.
Измерение мощности с помощью USB-дачика (опционально)
При активации дополнительного программного пакета 4957D-S04 анализатор 4957D/ E/ F поддерживает измерение мощности с использованием внешнего опционального USB-датчика непрерывной мощности из линейки Ceyear (USB Continuous Wave Power Sensors), обеспечивая анализ мощности ВЧ/СВЧ сигналов в диапазоне частот до 40 ГГц.
Мониторинг уровня мощности (опционально)
Комбинированный анализатор 4957D/E/F также можно использовать для измерений контроля РЧ мощности через входной порт анализатора спектра, прибор работает в диапазоне частот от 100 кГц до 18 ГГц/26,5 ГГц/40 ГГц (в зав. от модификации).
Измерение напряженности поля (опционально)
Анализатор 4957D/E/F с опцией 4957D-S06 поддерживает измерение напряженности поля с соответствующими испытательными антеннами (опции), которые широко используются для мониторинга электромагнитной обстановки и мониторинга радиоэфира и сетей связи. Прибор поддерживает пользовательские антенны, позволяя оператору применять для измерений свои собственные антенны.
Поддержка просмотра списка
В дополнение к режиму развертке по частоте, включая анализ спектра, анализ кабелей и антенн, анализ электрических цепей и др., прибор поддерживает режим сканирования по списку и делает параметры независимыми друг от друга в каждом сегменте теста.
Поддерживающие верхние и нижние предельные линии
Анализ спектра, анализ кабелей и антенн, а также анализ цепей поддерживают измерения с заданием предельных линий. Линию предела можно использовать в качестве визуального ориентира или в качестве основы для оценки теста по маске (Годен / Негоден). Если данные анализа превышают верхнюю предельную линию или ниже нижней предельной линии, динамик подает звуковой сигнал, чтобы напомнить пользователю, что данный сигнал выходит за пределы допуска.
Функция энергосбережения
Анализатор 4957D/E/F обеспечивает функцию отображения сна для экономии энергии, устанавливает время сна, и когда функция сна включена и не работает в течение определенного периода времени, она автоматически выключит дисплей или выключится, тем самым экономя энергию, и эффективно продлевает время работы и срок службы батареи.
Больше маркеров
Анализатор 4957D/E/F предоставляет до 6 независимых маркеров для отображения параметров положения маркера, а также обеспечивает поиск максимума, минимума или пика. Каждый маркер имеет режим △ , облегчающий анализ показаний. Кроме того, линейка в левой части дисплея облегчает оценку результатов анализа.
Удобство обновления прошивки
Комбинированный анализатор 4957D/E/F оснащен интерфейсом USB, который можно использовать для обновления программного обеспечения и резервного копирования данных. Пользователь может удобно использовать флэш-накопитель USB для обновления и обслуживания прибора, для работы с которым требуется всего несколько шагов.
Области и сферы применения:
1.Комбинированный анализатор 4957D/E/F имеет компактные размеры, малый вес, удобен в переноске, характеризуется широким перечнем параметров анализа и комплексными функциями измерений. Прибор оптимален для многозадачного тестирования и анализа, имеет батарейное питание, представляет собой мощный инструмент для текущего обслуживания и ремонта полевой инженерной РЧ инфраструктуры, а также отладки различного СВЧ электронного оборудования. Анализатор может быть использован для измерительных задач в радиолокации, связи, радио и телевидении, радиоуправлении и других областях. Кроме того, это также отличный выбор многофункционального средства измерения для обучения в ВУЗе и техническом колледже.
2.Как полнофункциональный комбинированный анализатор 4957D/E/F может выполнять тестирование основных рабочих параметров радиолокационной антенны (радаров), подсистем передачи и приема до 18 ГГц/26,5 ГГц/40 ГГц, включая измерение коэффициента стоячей волны, коэффициента отражение, вносимых потерь, обратных потерь, характеристик импеданса, частоты передаваемого сигнала, спектральных характеристик передающей ВЧ подсистемы (тракта), центральной частоты, оценки усиления, полосы пропускания, динамического диапазона приемника.
3.Операторы кабельного телевидения, систем сотовой связи, цифровой мобильной связи и производители оборудования могут использовать 4957D/E/F для многозадачного анализа в рамках проведения выездного всестороннего частотного анализа и распределения спектра, измерения характеристик антенн, S-параметров компонентов и проходной мощности в месте размещения устройства .
