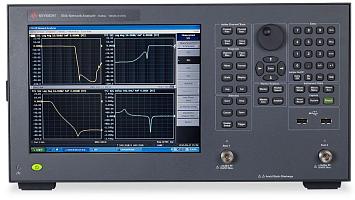

Анализатор цепей векторный E5063A

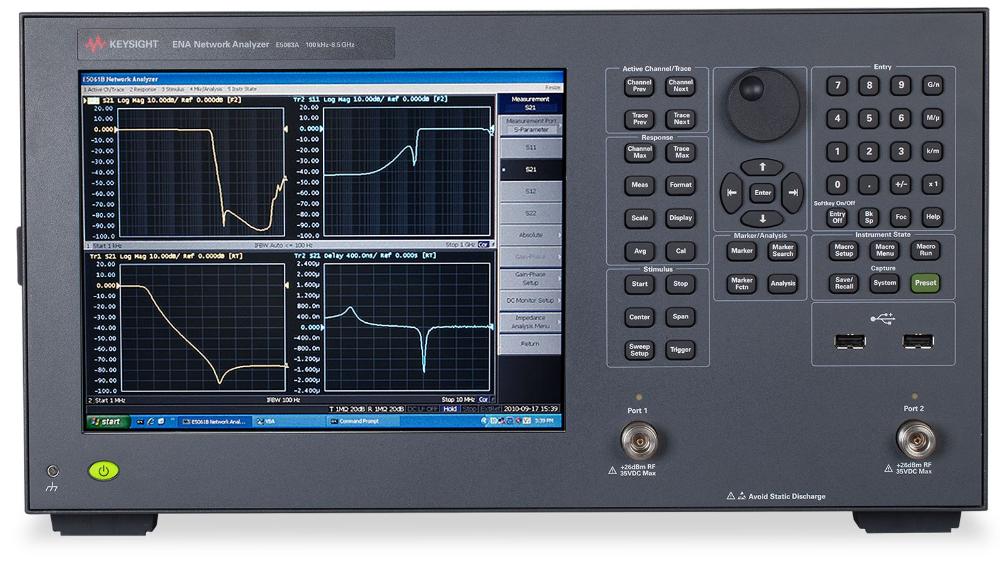

Векторный анализатор цепей Keysight серии ENA E5063A
Недорогой анализатор цепей для тестированияпассивных компонентов

– Диапазон частот: от 100 кГц до 500 МГц/1,5/3/4,5/6,5/8,5/14/18 ГГц
– 2-портовые измерительные блоки S-параметров
– Системный импеданс: 50 Ом
– Динамический диапазон: 117 дБ (ТХ), 122 дБ (тип.)
– Шум трассы графика: 0,005 дБ (СКЗ) (ТХ), 0,002 дБ (СКЗ) (тип.)
– Нестабильность: 0,01 дБ/°C (от 300 кГц до 6 ГГц)
– Мощность источника: от –20 до 0 дБм (от 300 кГц до 8,5 ГГц)
– Типы свипирования: линейное, логарифмическое, сегментированное
– Число точек графика/каналов: 10001 точек/12 каналов
– Основные функциональные возможности программного обеспечения: моделирование устройства подключения , анализ во временной области/мастер тестирования (опция)
– Интерфейсы: LAN, USB (2 на передней панели и 4 - на задней), USBTMC, GPIB, порт ввода-вывода для манипулятора

Высокий уровень характеристик по приемлемой цене
Анализатор цепей E5063A обеспечивает высокий уровень характеристик для тестирования простых пассивных ВЧ-компонентов при меньшей цене.
Это позволяет уменьшить стоимость измерительного оборудования без ухудшения качества испытаний.
– Лучшие в своём классе характеристики шума трассы графика (0,002 дБ СКЗ) и нестабильности (0,01 дБ/°C), сравнимые с характеристиками моделей анализаторов цепей серии ENA более высокого класса, обеспечивают точное измерение параметров устройств с малыми потерями
– Динамический диапазон (макс. значение 122 дБ) соответствует требованиям испытаний простых пассивных ВЧ-компонентов.
Пользователь может выбрать наиболее подходящий диапазон частот (до 4,5, 8,5 или 18 ГГц) в зависимости от своих потребностей и бюджета.
Кроме того, возможность повышения максимальной частоты позволяет начать с самой недорогой опции с диапазоном частот до 4,5 ГГц, а затем модернизировать её до 8,5 или 18 ГГц, когда необходимо.
