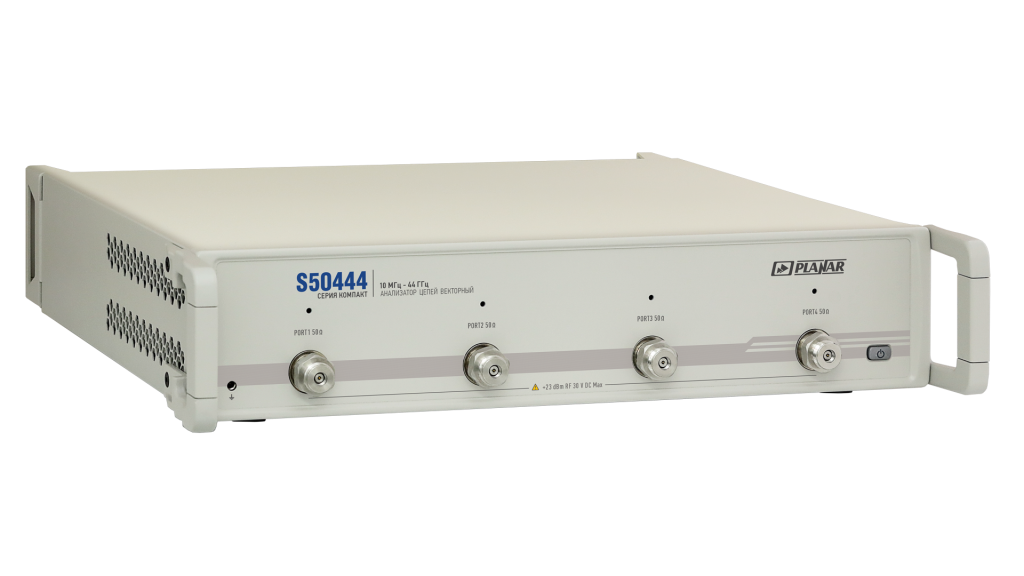

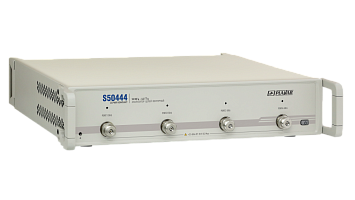

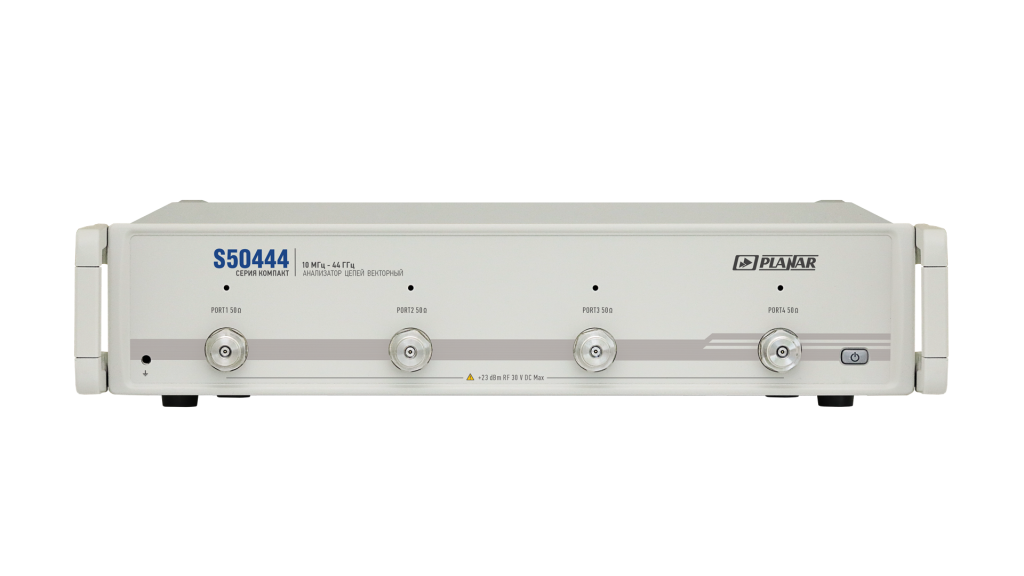

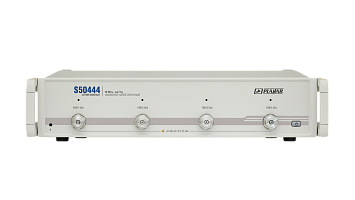

Анализатор цепей векторный S50444

Диапазон рабочих частот: 10 МГц…44 ГГц

Измеряемые параметры: S11 ... S44

Импеданс: 50 Ω

Число портов: 4

Динамический диапазон измерений: 135 дБ тип

Время измерения на одной частоте: 22 мкс

Диапазон регулирования выходной мощности: от -50 до 0 дБ/мВт

Возможность монтажа в стойку 19''

Анализаторы S50444 предназначены для проверки, настройки и разработки устройств в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.

S50444 - это четырехпортовый двунаправленный векторный анализатор цепей, работающий в диапазоне частот от 10 МГц до 44 ГГц - это самый высокочастотный векторный анализатор цепей серии Компакт.

Малые габариты корпуса прибора сочетаются с превосходным динамическим диапазоном, высокой скоростью измерений и с максимальным набором функций программного обеспечения, позволяющим решать большинство измерительных задач реального производства.

Анализатор цепей S50444 работает под управлением программы S4VNA с внешнего управляющего компьютера, подключенным к прибору через интерфейс USB.

Программное обеспечение S4VNA можно установить на несколько компьютеров, что упрощает совместное использование анализатора.

Прибор поставляется с ПО, предназначенным для работы с ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.

Для удобной и качественной калибровки анализатора цепей рекомендуется использовать автоматические калибровочные модули, в том числе ACM2544 для измерительных трактов с сечением 2,92 мм и 2,4 мм.
