Генератор ССФ АКИП 3410/5, Генератор вместе уровня Vrms выдает уровень 2Vp

Здравствуйте. В пользовании у меня имеется генератор АКИП 3410/5. При выставлении параметра выходного сигнала в уровня Vrms=5мВ, на выходе имею напряжение Vpp = 30мВ на осциллографе и примерно 10 В на мультиметре. Точно так же ведет себя генератор АКИП 3408/3. Проверял осциллографом-мультиметром АКИП-4125/2А, также стрелочным прибором Ц4340. Как можете такое объяснить?

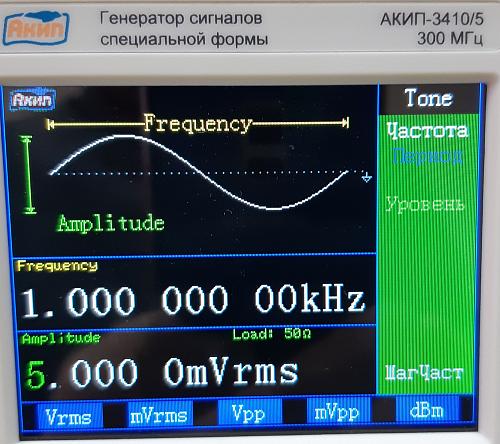

2ген 10.jpg (702.2 КБ)

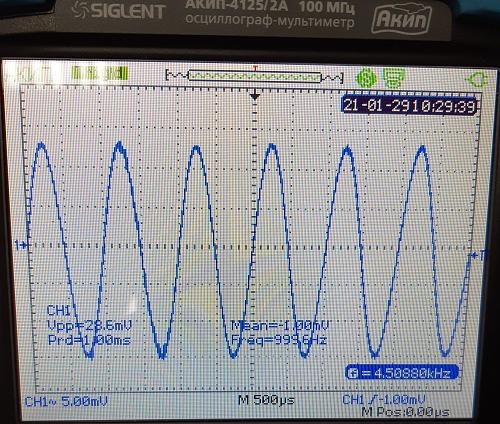

2осц 10.jpg (2.1 МБ)

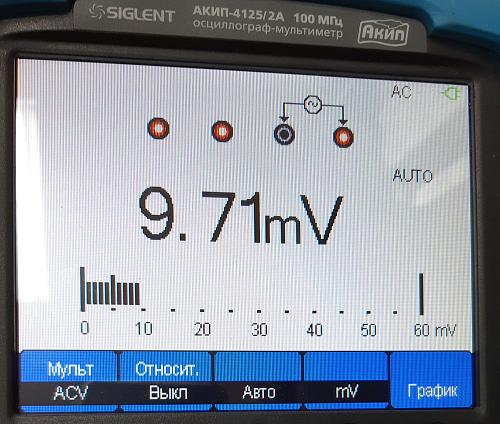

2мульт 10.jpg (1.05 МБ)

Добрый день.
Необходимо согласовать вход осциллографа и выход генератора. Выходное сопротивление генератора 50 Ом, а осциллографа 1 МОм, у мультиметра так же высокое входное сопротивление. Необходимо согласовать устройства через проходную нагрузку 50 Ом.

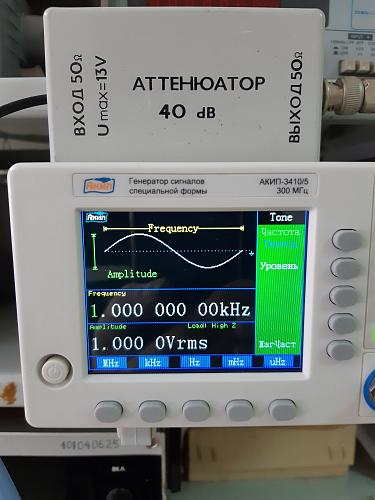

Вроде получилось. Нужно пропустить сигнал через аттенюатор (R=50 Ом, 40 dB). Ослабление 100 раз. Надо выбрать выходное сопротивление генератора Z = 1 МОм. На осциллографе и мультиметре наблюдаем сигнал требуемой амплитуды.
Изменено: Ильдар Идрисов - 02.02.2021 07:47:44
