Современные цифровые осциллографы по разумной цене

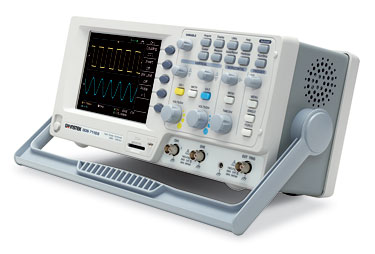

Осциллограф GDS-71102

Современные цифровые осциллографы по разумной цене

Корнеев С.А. ЗАО «ПриСТ»

В статье рассматривается новая бюджетная серия цифровых осциллографов от компании GW Instek и особенности её применения

Документ в формате Adobe Acrobat PDF Подробные технические характеристики прибора...

Хорошо зарекомендовавшая себя в производстве бюджетных моделей цифровых осциллографов, компания GW Instek, расширила свой модельный ряд выпуском новой серии низкостоимостных цифровых осциллографов. Новая серия призвана расширить применение цифровых осциллографов в образовательной сфере, а также делает доступным переход с устаревших аналоговых осциллографов на более современные цифровые.

Серия GDS-71ххх состоит из 4-х двухканальных моделей: GDS-71022, GDS-71042, GDS-71062 и GDS-71102 с полосами пропускания 25, 40, 60 и 100 МГц соответственно. Новые осциллографы порадуют пользователей высококонтрастным цветным 5,6” TFT дисплеем, эргономичным исполнением в новом малогабаритном корпусе (всего 15 см в глубину и вес 2,5 кг), функциональной насыщенностью, а также самой низкой ценой по сравнению с предыдущими сериями.

Новая серия GDS-71ххх относится к осциллографам начального уровня. Частота дискретизации в реальном времени составляет 250 МГц, тем самым частота однократного сигнала для этих моделей будет составлять порядка 25 МГц. Для наблюдения периодических сигналов предусмотрен режим эквивалентной дискретизации, которая составляет 25 ГГц. Выбор частоты дискретизации происходит автоматически при переключении коэффициента развёртки. Память на канал для новой серии составляет 4 кБ.

Преимущества цифровых осциллографов перед аналоговыми очевидно по многим пунктам: это, прежде всего, возможность сохранения осциллограмм во внутреннюю память прибора или внешний носитель, большое разнообразие автоматических измерений, измерение с высокой точностью амплитудных и временных параметров, математические функции, включая построение спектра входного сигнала,  дистанционное управление, цветное изображение, меньший вес и габариты и т.д. К тому же, современные цифровые осциллографы оснащены функцией автоустановки параметров, что позволяет произвести быстрый поиск и настройку на неизвестный сигнал. Для продвинутых пользователей предлагается весь арсенал видов синхронизации и настроек, для того чтобы добиться устойчивой синхронизации сигнала. Конечно, нельзя перечёркивать достоинства аналоговых осциллографов – это, прежде всего, скорость вывода сигнала на экран (ЭЛТ), отображение в реальном времени и лучшее соотношение сигнал/шум. Профессиональные аналоговые осциллографы могут сочетать в себе преимущества обоих типов: иметь функции запоминания осциллограмм и высокоскоростную обработку, при этом цена возрастает пропорционально возможностям. Круг решаемых задач с помощью осциллографов очень широк, поэтому пользователю предоставляется возможность выбора среди огромной номенклатуры различных осциллографов, начиная от простых аналоговых до сверхбыстрых анализаторов потоков последовательной передачи данных.

Основное назначение серии GDS-71ххх – это использование в сфере профессионального образования при изучении радиотехники и радиотехнических устройств. Для этого в осциллографах предусмотрен даже специальный режим, позволяющий блокировать автоматическую установку и предоставить студенту изучение  работы с настройками. Также данные осциллографы можно рекомендовать новичкам, не искушённым в изучении и моделировании сложных сигналов. Применительно к сфере разработки, производства, связи, технического обслуживания и ремонта – это наблюдение сложных сигналов, настройка радиоаппаратуры, отладка после ремонта, где в большинстве случаев наблюдается периодический сигнал и не требуется отслеживание различного рода сложных аномалий входного сигнала.

Сравнение основных возможностей цифровых осциллографов разных серий GW Instek приведено в таблице 1.

Таблица 1. Сравнение серий цифровых осциллографов GW Instek
(цветом выделены характеристики, превышающие аналогичные у других моделей)
Модель GDS-71000 серия GDS-800 серия GDS-2000 серия
Полоса пропускания 25 MГц~100 MГц 60 MГц~250 MГц 60 MГц~200 MГц
Число каналов  2 2 2 / 4
Длина записи (точек) 4 Кб 125 Кб 25 Кб
Частота дискретизации 250 MГц 100 MГц 1 ГГц (при объединении)
Эквив. частота дискретизации 25 ГГц 25 ГГц 25 ГГц
Дисплей 5.6” TFT  LCD 5.7” STN  LCD 5.6” TFT  LCD
Коэфф. развёртки  Кразв 1 нс/дел ~ 10 с/дел 1 нс/дел ~ 10 с/дел 1 нс/дел ~ 10 с/дел
Коэфф. отклонения Коткл 2 мВ/дел ~ 5 В/дел 2 мВ/дел ~ 5 В/дел 2 мВ/дел ~ 5 В/дел
Автоматические измерения 19 15 27
Образовательные функции, встроен. калибратор Да Нет Да
Слот для SD-карты Да Нет Нет
USB Host Нет Нет Да
USB Device Да Да Да
RS232  Нет Да Да
GPIB Нет Опция Опция
Батарейное питание Нет Нет Да
Размеры (мм) 310(Ш) x 140(Г) x 142(В) 310 (Ш) x 254 (Г) x142(В) 310 (Ш) x 254(Г) x 142(В)
Масса 2,5 кг 4,3 кг 4,1 кг

Новые модели сохранили все преимущества функциональной насыщенности предыдущих моделей: автоматические и курсорные измерения, режимы растяжки, самописца и XY, синхронизация по длительности импульса и синхронизация ТВ сигналом. Сбор информации: выборка, пиковый детектор (> 10 нс), усреднение (2 /…/ 256), память (15 осциллограмм, 15 профилей), отображение опорных осциллограмм. В осциллографах также имеется калибратор с расширенным диапазоном параметров выходного сигнала. Осциллографы просты в эксплуатации, имеют справочное меню и мульти-язычную поддержку, в том числе и русского языка. Гарантия на новую серию сохранилась, как и на предыдущие серии цифровых осциллографов- 3 года.

Рисунок 1. 19 видов автоматических измерений
Рисунок 1. 19 видов автоматических измерений

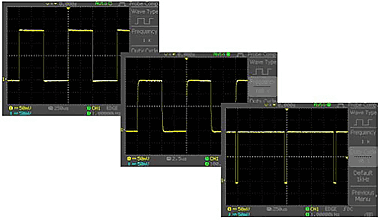

Рисунок 2. Выход калибратора имеет диапазон частот калибровочного сигнала от 1 кГц до 100 кГц, коэффициент заполнения импульсов 5 – 95%
Рисунок 2. Выход калибратора имеет диапазон частот калибровочного сигнала от 1 кГц до 100 кГц, коэффициент заполнения импульсов 5 – 95%

Для сохранения данных на передней панели осциллографов имеется слот для SD-карт, для дистанционного управления – предусмотрен USB разъём на задней панели. Сохранение данных возможно в различных форматах: в графическом (BMP), в виде отсчётов (CSV), файла настроек (SET).

Рисунок 3. Сверху - слот для SD-карт на передней панели, ниже - USB-разъём для дистанционного управления на задней панели
Рисунок 3. Сверху - слот для SD-карт на передней панели, ниже - USB-разъём для дистанционного управления на задней панели

Стоит отдельно подчеркнуть качество визуального отображения сигнала в новых осциллографах. В серии GDS-71ххх применён высококонтрастный цветной 5,6” TFT дисплей, которому в соответствии с международным стандартом ISO 13406-2 присвоен высший класс 1. Стоит отметить, что большинство ЖК дисплеев, применяющихся в настоящее время в осциллографах имеют класс 2. Часть стандарта ISO 13406-2 включает требования и рекомендации, характеризуемые чёткостью, удобством и приемлемостью при использовании цветных дисплеев, основываясь на эргономических исследованиях. Таким образом, новые осциллографы гарантируют чёткое, контрастное отображение сигнала на мониторе, отсутствие мерцания, равномерность цвета и света, большой угол обзора и прочие визуальные достоинства современных дисплеев.

Рисунок 4 демонстрирует область использования новой серии цифровых осциллографов GDS-71ххх.

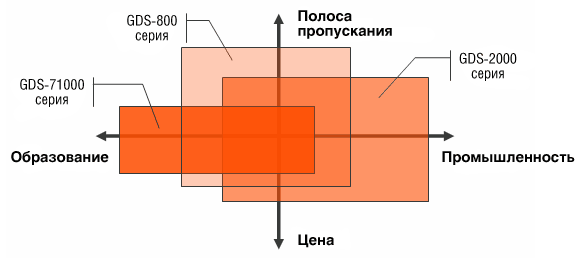

Рисунок 4. Относительное позиционирование серий цифровых осциллографов GW Instek
Рисунок 4. Относительное позиционирование серий цифровых осциллографов GW Instek

Таким образом, новинки могут быть рекомендованы для применения в первую очередь в качестве современных бюджетных приборов в учебно-образовательных и научных заведениях, а также как рабочее измерительное средство инженера-разработчика или для массового оснащения рабочих мест на производстве.
