37000 осциллограмм в секунду или новые приключения Лека и Тека


37000 осциллограмм в секунду или новые приключения Лека и Тека



«37000 осциллограмм в секунду или новые приключения Лека и Тека»


А.A. Дедюхин, АО «ПриСТ»

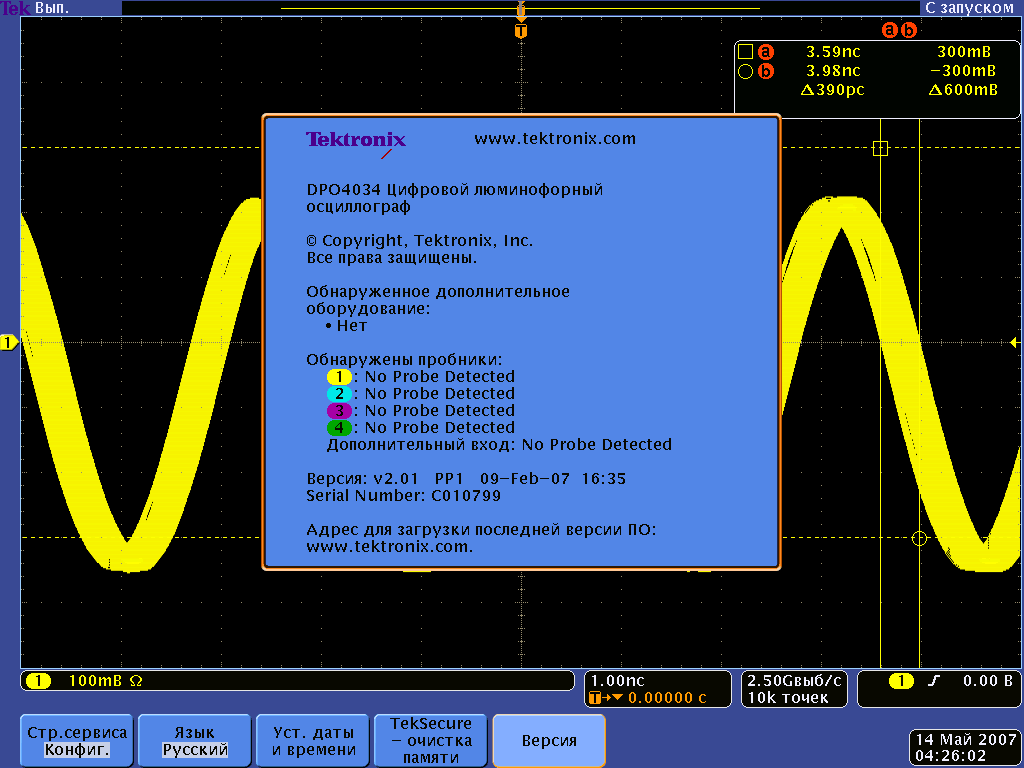

10 мая 2007 года, на сайте компании «Эликс» был произведен анонс «новой и очень полезной прошивки для осциллографов DPO-4000». Среди разных «полезных особенностей» прошивки 2.01, авторы данного анонса особенно акцентировали внимание, на том, что «В 10 раз увеличена скорость захвата осциллограмм. Теперь, по этому важному для обнаружения аномалий и наблюдения динамического поведения сигнала параметру, DPO-4000 существенно лучше всех осциллографов LeCroy».

Второй, наиболее полезной особенностью новой прошивки отмечено, что «Устранены замеченные «баги», в частности в моделях DPO4032, DPO-4034, D4054 устранён аномально повышенный джиттер чётных каналов, проявлявшийся при включении режима усреднения.»

Третья отмеченная особенность «Заметно увеличена скорость передачи длинных записей».

Мы проверили эти заявления дилера компании Tektronix и пришли к выводу, что они носят характер технической дезинформации и грубо вводят в заблуждение технических специалистов, намерено предоставляя им недостоверную информацию.  Остается только сожалеть о том, что для повышения рейтинга осциллографов DPO-4000, некоторые дилеры компании Tektronix не гнушаются использованием методов прямого обмана.

№ 1. Скорость захвата осциллограм

Многообразие входных сигналов, с которыми приходится в реальной практике иметь дело пользователю цифрового осциллографа настолько велико, что говорить об универсальной модели исследования сигнала просто нелепо – каждый отдельный входной  сигнал, с учетом его формы, амплитуды, частоты и назначения, имеет свои собственные особенности исследования. Анализ формы сигнала, полученного в процессе сбора информации цифровым осциллографом, с целью поиска разного рода аномалий также зависит от числа захваченных осциллограмм. Аномалии входного сигнала, если уже мы говорим о них, могут располагаться где угодно и носить систематической или случайный порядок. Никто никогда не знает, что они из себя представляют и где находятся. В противном случае для регистрации такого рода «известных» аномалий, применяются специальные режимы синхронизации цифрового осциллографа, которые позволяют зафиксировать их со 100% гарантией. Большая скорость сбора осциллограмм, как раз и позволяет получить больше информации о параметрах входного сигнала.

"Скорость сбора" осциллографа определяет, сколько осциллограмм входного сигнала способен зафиксировать тот или иной осциллограф и выражается в «осциллограммах в секунду». Или же иными словами – это, какое количество запусков развертки способен произвести цифровой осциллограф https://prist.ru/info/articles/37000_parrots.htm title=«37000 осциллограмм в секунду» или «Шаг вперёд и два назад?» на сайте www.prist.ru>. Очевидно, что для конкретного типа осциллографа, этот параметр будет зависеть от длины внутренней памяти осциллографа и от значения коэффициента развертки. Чем меньше длина внутренней памяти осциллографа – тем большее число осциллограмм с секунду он способен захватить. Поэтому, для достижения наибольшей скорости захвата, длина памяти осциллографа устанавливается как можно меньше. При малых значениях коэффициента развертки, запуск развертки происходит чаще, что приводит к увеличению скорости захвата.

При захвате данных схемой сбора цифрового осциллографа, дальнейшие действия осциллографа могут быть следующие:

  1. Вывод информации на экран – это наиболее распространенное последействие.
  2. Сохранение массива данных на разного рода носителях и его накопление при захвате последующих осциллограмм (последнее время широкое распространение получили осциллографы вообще без экрана, например модульные осциллографы LeCroy серии PXD или  Agilent Technologies серии DSO-6000L).
Случай 1 – сбор информации для вывода на экран.

Схема измерения  скорости сбора осциллограмм (или же числа запусков развертки) достаточно проста и доступна для всех. Оба осциллографа на задней панели имеют выход схемы синхронизации, формирующей положительный кратковременный импульс при каждом очередном запуске развертки. К этому разъемы подключается частотомер, имеющий возможность подсчета числа импульса за определенный временной интервал. Измерение числа импульсов частотомером за временной интервал 1 секунда и будет равно числу захвата осциллограмм в секунду. Для увеличения достоверности полученных результатов, измерение числа импульсов производится не за 1 секунду, а за 10 секунд, с последующим делением полученного результата на 10, поскольку оба осциллографа имеют не регулярные импульсы синхронизации (особенно сильно показания «скачут» у Tektronix), а усреднение за 10 секунд дает более стабильный результат. К тому же при развёртке 100 мс и более использовать время счёта 1 секунда для измерений невозможно, поскольку только время прохода развёртки составляет 1 секунду и более.

Для осциллографа Tektronix DPO-4034 выберем  наиболее оптимальный режим сбора информации – минимальное значение памяти (1000 точек), при этом все другие каналы осциллографов выключены, также выключены все режимы измерений и математических операций https://prist.ru/info/articles/37000_parrots.htm title=«37000 осциллограмм в секунду» или «Шаг вперёд и два назад?» на сайте www.prist.ru>. Для формирования материалов данного раздела использовался осциллограф Tektronix DPO-4034 с версией прошивки 2.01.

Для осциллографа LeCroy WR64Xi выберем  режим сегментированной памяти (длина памяти одного сегмента то же 1000 точек, не самый оптимальный режим для скорости сбора информации, но для первого измерения вполне удовлетворительный). При этом, так же, все другие каналы осциллографов выключены, также выключены все режимы измерений и математических операций.

В качестве входного сигнала используется синусоидальный сигнал частотой 350 МГц и уровнем 223 мВ, коэффициент развертки равен 1 нс - это минимальный коэффициент развертки для осциллографа Tektronix DPO-4034 https://prist.ru/info/articles/37000_parrots.htm title=«37000 осциллограмм в секунду» или «Шаг вперёд и два назад?» на сайте www.prist.ru>. Установим этот же коэффициент развертки для осциллографа LeCroy WR64Xi, не смотря на то, что у данной осциллографа есть более быстрые развертки, обеспечивающие более быстрый сбор информации.

Результаты измерений, приведенные к значению 1 секунда, приведены в таблице 1.

Таблица 1

Тип ЦЗО Скорость сбора осциллограмм (в секунду)
Tektronix DPO-4034 2495
LeCroy WR64Xi 21588
Соотношение 8,65 в пользу LeCroy

Далее, для повышения скорости сбора информации, применим оригинальный способ  - выключение индикатора прибора. В этом режиме скорость сбора информации значительно повышается, поскольку внутренние ресурсы осциллографа не расходуются на вывод информации на экран в текущий момент времени, но все процессы обработки сигнала происходят как и при включенном экране.
Результаты измерений приведены в таблице 2 https://prist.ru/info/articles/37000_parrots.htm title=«37000 осциллограмм в секунду» или «Шаг вперёд и два назад?» на сайте www.prist.ru>.

Таблица 2
Тип ЦЗО Скорость сбора осциллограмм (в секунду)
Tektronix DPO-4034 10851,5
LeCroy WR64Xi 2791102
Соотношение 25,72 в пользу LeCroy

Как уже отмечалось, длина одного сегмента 1000 не самый оптимальный режим для скорости собора информации для осциллографа LeCroy. Уменьшим значение длины сегмента до 50 точек, оптимизируем число сегментов и повторим измерения для данных таблицы 1 и 2. При этом особо отметим, что при длине сегмента 50 точек, часто дискретизации сигнала составляет 5 Гвыб/с.
Результаты измерений приведены в таблице 3 https://prist.ru/info/articles/37000_parrots.htm title=«37000 осциллограмм в секунду» или «Шаг вперёд и два назад?» на сайте www.prist.ru>.

Таблица 3
Тип ЦЗО Скорость сбора осциллограмм (в секунду)
Tektronix DPO-4034 (1000 точек) 2495
LeCroy WR64Xi (50 точек) 66400
Соотношение 26,61 в пользу LeCroy

Выключим индикатора прибора и повторим измерения https://prist.ru/info/articles/37000_parrots.htm title=«37000 осциллограмм в секунду» или «Шаг вперёд и два назад?» на сайте www.prist.ru>.

Результаты измерений приведены в таблице 4 https://prist.ru/info/articles/37000_parrots.htm title=«37000 осциллограмм в секунду» или «Шаг вперёд и два назад?» на сайте www.prist.ru>.

Таблица 4
Тип ЦЗО Скорость сбора осциллограмм (в секунду)
Tektronix DPO-4034 (1000 точек) 10851,5
LeCroy WR64Xi (50 точек) 297000
Соотношение 27,36 в пользу LeCroy

Для достижения оптимального режима сбора информации, в зависимости от частоты сигнала и коэффициента развертки необходимо выбирать оптимальное число сегментов.  Это приводит к временному перераспределению пакета импульсов синхронизации – делает его короче, но повторяющимся более часто. Так на рисунке ниже, приведена осциллографа импульсов синхронизации  для сегментированной развертки с разным числом сегментов. Из каких информационных листков Tektronix о LeCroy распространители дезинформации начитались о «существенных задержках,  достигающих секунду или более» оставим на их совести, хотя четко видно, что для этой конкретной осциллограммы время между пакетами сегментов, как максимум, составляет порядка 30 мс.

Рисунок

Рисунок 1
(щелчок по изображению - увеличение)

Главной отличительной особенностью режима сбора информации осциллографа Tektronix и сегментированного режима LeCroy является то, что:

  1. Осциллограф Tektronix осуществляя сбор информации в режиме накопления с бесконечным послесвечением (а только так можно «записать» все захваченные осциллограммы) реально сохраняет только одну, последнюю осциллограмму, остальные осциллограммы являются «мертвыми» фотографиями прошедших событий.  Осциллограф LeCroy в режиме сегментированной развертки оперирует с живыми осциллограммам, число которых доходит до 10000. Каждый сегмент в последнем пакете можно выделить отдельно, произвести измерения, математические действия, сохранить, распечатать или совершить любые другие действия для обычной осциллограммы. «Мертвыми» картинками в режиме бесконечного послесвечения будут лишь осциллограммы предыдущих сегментов.
  2. В пределах одного пакета сегментов, осциллографы LeCroy, осуществляют процесс сбора информации непрерывно, сохраняя данные в буферной памяти. Время простоя или «мертвое время» составляет временной интервал, около 300 нс, что при периоде сигнала меньше 300 нс (3,33 МГц) позволяет записывать каждый фронт сигнала в пределах заданных сегментов. Осциллографы Tektronix такой возможности не имеют.

Но, как уже отмечалось, скорость записи осциллограмм зависит от ряда параметров, в том числе и от коэффициента развертки. Ниже приведена таблица значений скорости записи при числе точек 1000 для Tektronix и 500 LeCroy при разных коэффициентах развертки.

Таблица 5
Коэффициент развертки
(в скобках даны значения для Tektronix)
Tektronix
DPO-4034
LeCroy
WR64Xi.
1 нс 2495 66400
10 нс 2081 41000
100 (80) нс 37745 40000
200 нс 37225 38500
1 мкс 25200 28140
10 мкс 5700 7840
100 мкс 690 950
1 мс 71 91
10 мс 7 9,80
100 мс 0,7 0,90

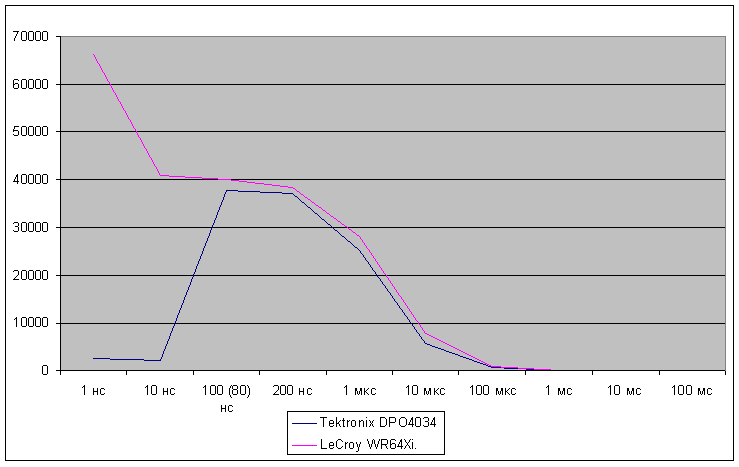

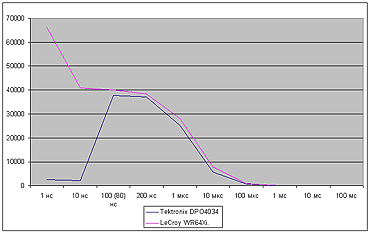

Если эту таблицу представить графиком, где по оси Х находятся значения развертки, а по оси Y находятся значения скорости захвата осциллограмм.

Рисунок

Рисунок 2
(щелчок по изображению - увеличение)

Из графика явно видно, что при быстрых развёртках скорость сбора информации осциллографа Tektronix существенно уменьшается. Ах, эти американские парни из Tektronix, они всегда оставляют лазейку, чтобы что-нибудь усовершенствовать в дальнейшем и, вероятнее всего, в какой-нибудь прошивке 2.22 будет устранён и этот дефект.

Очевидно, что при всех значениях коэффициента развертки по скорости захвата осциллограмм осциллограф Tektronix проигрывает осциллографу LeCroy.

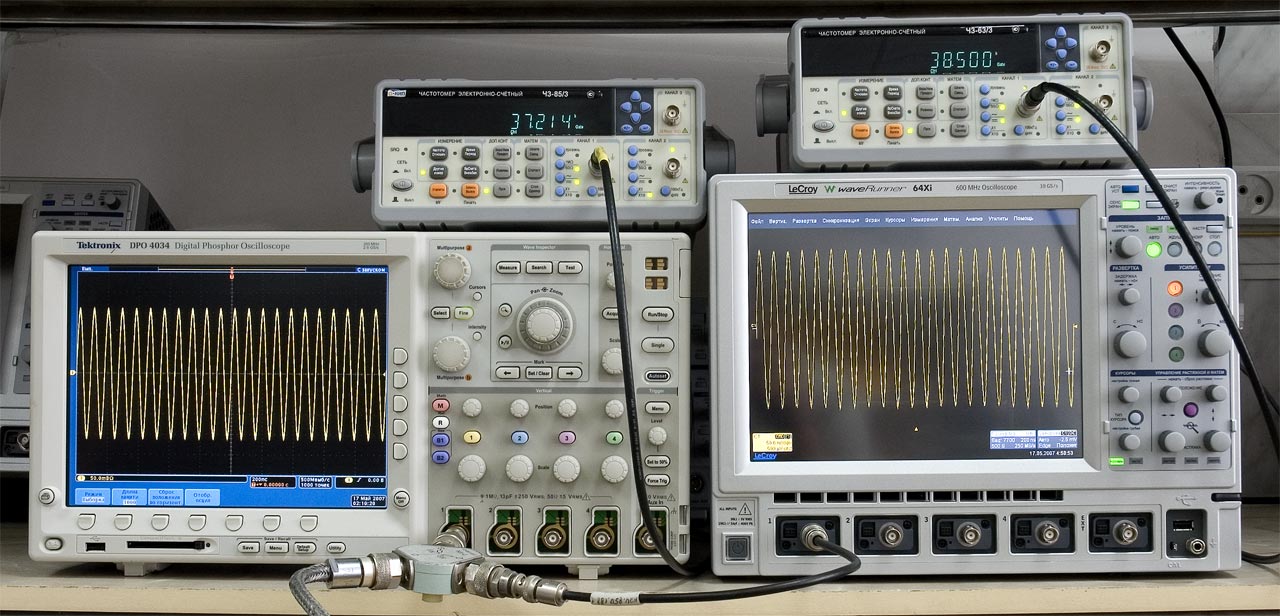

Аргументом может служить фото внизу, демонстрирующее скорость захвата сигнала одновременно обоими осциллографами от одного источника на развертке 200 нс (как это демонстрируется на сайте компании «Эликс», в качестве доказательств «уникальных» возможностей осциллографа Tektronix). Частотомер производит счет числа импульсов за 1 секунду. 1- что более достоверно, чем измерение частоты на выходе синхронизации. 2 - ну и черт с ним, что показания у Tektronix болтаются ± 50 единиц (у LeCroy, как не странно,  показания стабильны), зато результат сразу и более наглядный. Результат LeCroy – 38500 запусков развертки; Tektronix - 35214 запусков развертки.

Рисунок

Рисунок 3
(щелчок по изображению - увеличение)

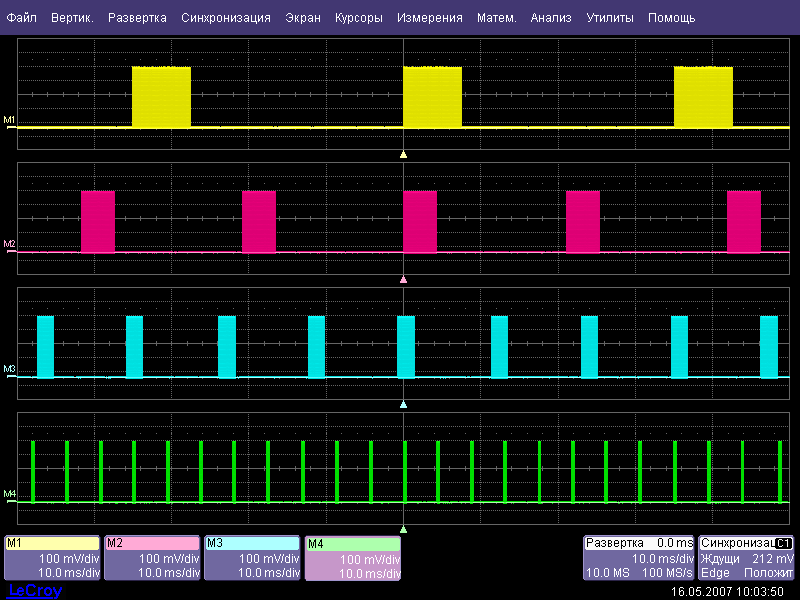

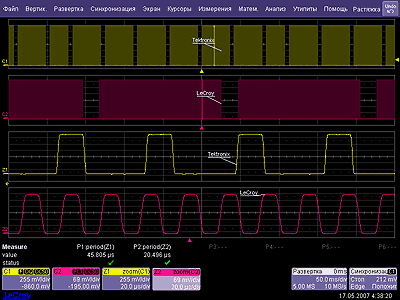

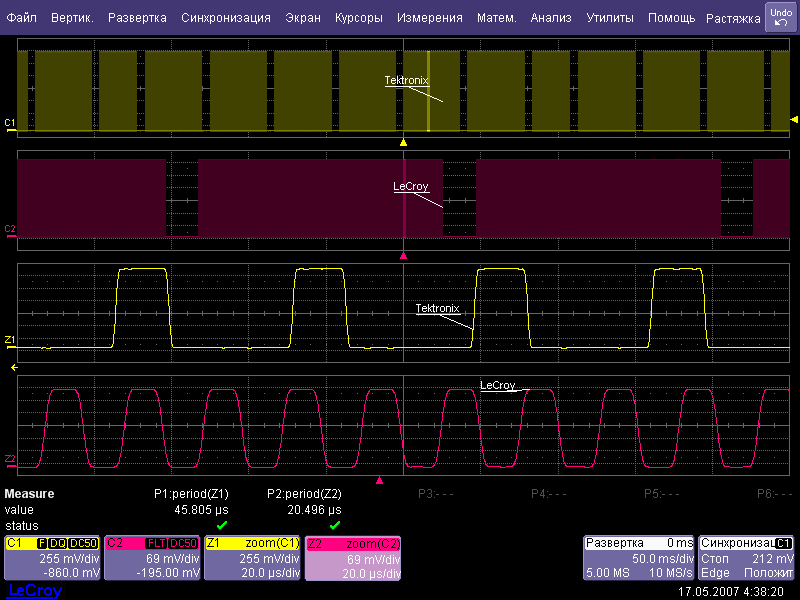

В качестве дополнительного факта достоверности приведенных выше материалов, можно приложить картинку одновременного захвата обоими осциллографами сигнала от одного источника с одновременным отображением импульсов синхронизации. Две верхние осциллограммы демонстрирует общую картину распределения импульсов синхронизации и как видно оба осциллографа имеют нерегулярное распределение импульсов синхронизации. Две нижние осциллограммы – это масштабированные осциллограммы верхних осциллограмм, они демонстрирует распределение импульсов синхронизации внутри «пакета». Как видно, за время одного запуска развертки осциллографа Tektronix DPO4034, осциллограф LeCroy WR64Xi успевает сделать два цикла сбора информации. И опять возвращаясь к дезе о времени простоя между пакетами сегментов видно, что для этой конкретной осциллограммы  время между пакетами составляет порядка 25 мс для LeCroy и около 5 мс для Tektronix.

Рисунок

Рисунок 4
(щелчок по изображению - увеличение)

Примечание: в данном разделе умышленно не приведены никакие осциллограммы «наглядно» отображающие сбор какой либо информации, аномалий или артефактов, генерируемых специально созданными генераторами сигналов, демо-платками и пр., поскольку любая демонстрация таких устройств даёт искаженное представление о реальных скоростях записи любого цифрового осциллографа в полном диапазоне развёрток, частот дискретизации и режимов сбора информации при исследовании реальных сигналов.

Вывод:

  1. Нагловатые заявления типа «увеличена скорость захвата осциллограмм до 37 тыс. раз в секунду, теперь по этому важному параметру DPO4000 существенно лучше всех осциллографов LeCroy» не прилагающих никаких фактов к этой декларации, можно смело отнести к разряду весенних обострений отдельных дезинформаторов, слабо владеющих этой темой, поскольку в оптимальном режиме сбора информации осциллографы LeCroy (по крайней мере WR-64Xi) существенно превосходит осциллографы Tektronix серии DPO-4000 (по крайней мере DPO-4034).
  2. При расчете КПД обоих осциллографов видно, что КПД осциллографа LeCroy  выше, чем у осциллографа Tektronix. При определенных коэффициентах развертки, значение КПД обоих осциллографов может превышать величину 7,5%. Из таблицы 5 видно, что в то время как на развертке 100 мс КПД осциллографа Tektronix составляет 70%, осциллограф LeCroy  имеет значение КПД 90%.
Случай 2 – сбор и запись информации на носитель

В данном разделе, цифровой осциллограф рассмотрен как устройство сбора и записи информации (как осциллограф без экрана.). Эта особенность цифровых осциллографов используется в тех приложениях, когда наблюдение формы сигнала не имеет смысла, а существует необходимость формирования массива данных исследуемого события при последующей обработке средствами самого осциллографа или внешними программными средствами. В этом случае пользователю наиболее рационально использовать как можно более длинную память при записи одно сегмента, что бы как можно меньше терять полезной информации.

Для данного раздела сравнения осциллограф используется как автономное средство, использующее собственные ресурсы для сохранения данных. LeCroy – собственный жесткий диск, Tektronix - Compact Flash карту включенную в состав прибора (уж извините, но ничего другого у него нет!!!).

Для более-менее корректного сравнения параметров двух осциллографов выберем длину внутренней памяти обоих осциллографов 10М (хотя в штатном режиме длина памяти у осциллографа LeCroy WR64Xi составляет 20М на канал). Для осциллографа Tektronix выберем значение коэффициента развертки 100 нс – при этом значении он ранее показал личный рекорд по скорости сбора информации. Осциллограф LeCroy при длине памяти 10 М должен иметь значение коэффициента развертки 100 мкс.

Для обоих осциллографов выберем наиболее оптимальные режим сохранения данных – внутренний файл, для Tektronix это «.isf», для LeCroy – это «.trc».

Неприятность №1 – для сохранения файлов данных в осциллографе Tektronix надо руками пользователя нажимать кнопку «Save»…Ладно это переживем. У осциллографа LeCroy, в качестве одного из способов записи данные на диск можно использовать запись в выделенную область диска до его полного заполнения. Это режим и будем использовать.

У осциллографа Tektronix обнаружилась неприятность № 2 – при выключенном экране он не умеет сохранять данные…. Хотя в меню записи файлов четко указанно «Источник осциллограмма канала 1». Но эта неприятность компенсируется радостным событием – если при длине памяти 1000 точек и при выключении дисплея осциллограф Tektronix DPO-4034 начинает реально быстрее собирать данные (см. данные в Таблице 1 и 2), то при длине памяти  10М – никакой разницы нет. Уф! Можно продолжить эксперимент.

Итак, поехали! Входной сигнал 350 МГц, уровень 223 мВ.

Тест №1 – для разогрева. Сколько осциллограмм в буфер пишут оба осциллографа.

Таблица 6
Тип ЦЗО Число осциллограмм в секунду при памяти 10М
Tektronix DPO-4034 18
LeCroy WR64Xi  250

Цифры очень показательные.

Тест №2 – . Сколько осциллограмм на носитель пишут оба осциллографа. Тут возьмем параметр число записей за минуту, поскольку, очевидно, что скорость сбора информации должна снизиться. Результаты приведены в Таблице 7.

Таблица 7
Тип ЦЗО Число осциллограмм в минуту при памяти 10М
Tektronix DPO-4034 0,19 (или 5 минут 14 секунд на одну запись)
LeCroy WR64Xi  106

Вывод: Осциллографы LeCroy (по крайней мере WR-64Xi) существенно превосходит осциллографы Tektronix серии DPO-4000 (по крайней мере DPO-4034) по скорости сохранения данных в 558 раз. И если использовать какой любой другой внутренний или внешний носитель с собственным временем записи равным нулю, то скорость сбора осциллограмм у осциллографа LeCroy WR-64Xi в 13,88 раза выше, чем у осциллографа Tektronix DPO-4034.

№ 2. Так какой же теперь у него джиттер?

Как уже ранее отмечалось в https://prist.ru/info/articles/15_answers.htm class=l style='font-size: 13px;'>http://prist.ru/info/articles/15_answers.htm некоторые типы осциллографов DPO-4000  имеют ненормально высокое значение джиттера, хотя это всячески и отрицалось отдельными дилерами компании Tektronix. Однако последний пресс релиз прошивки 2.01 где отмечено, что «Устранены замеченные «баги», в частности в моделях DPO4032, DPO-4034, DPO4054 устранён аномально повышенный джиттер чётных каналов, проявлявшийся при включении режима усреднения.», признает это. Хотя зачем было отрицать очевидные вещи, так и осталось непонятным.

Проверить исправление этого дефекта очень просто. Напомним, что ранее для проявления этого дефекта было необходимо было включить и выключить режим усреднения осциллограмм. После этих манипуляций пиковое значение джиттера становилось равным 590 пс. Убрать этот эффект, можно было только путем выключения питания осциллографа (установка органов управления в положение «по умолчанию» результатов не давала).

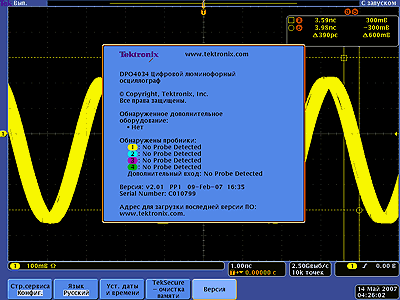

Произведём установку органов управления «по умолчанию». На вход канала 1 подадим синусоидальный сигнал частотой 350 МГц и уровнем 223 мВ. Нажмем кнопку «Autoset», входное сопротивление установлено 50 Ом, включаем режим бесконечного послесвечения и выбираем максимальную яркость. Измеряем с помощью курсоров значение джиттера. Значение джиттера равно 390 пс, хотя раньше составляло 570 пс. Рисунок этого «достижения» приведен внизу, вместе с информацией о версии  программного обеспечения.

Рисунок

Рисунок 5
(щелчок по изображению - увеличение)

Теперь попробуем, изучить явление джиттера на других каналах. Подаем сигнал на вход Канала 2, выбираем источник синхронизации «Канал 2» нажимаем кнопку «Autoset» и …… обнаруживаем, что:

  1. На втором канале режим автоустановки не работает !!!!!!!!!!!!!!! Как оказалось впоследствии, автоустановка не работает так же на 3 и 4 каналах.

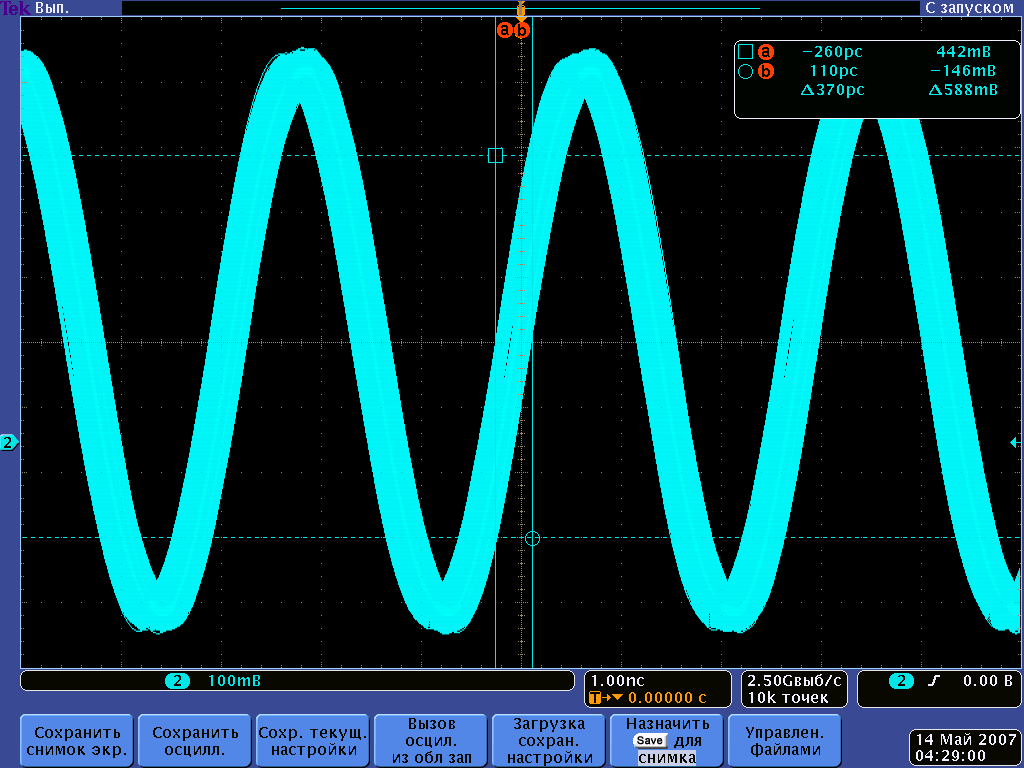

  2. После ручной установки органов управления получилась картинка джиттера, приведенная внизу:
Рисунок

Рисунок 6
(щелчок по изображению - увеличение)

Комментариев не требуется.

На каналах 3 и 4 значение джиттера аналогичное.

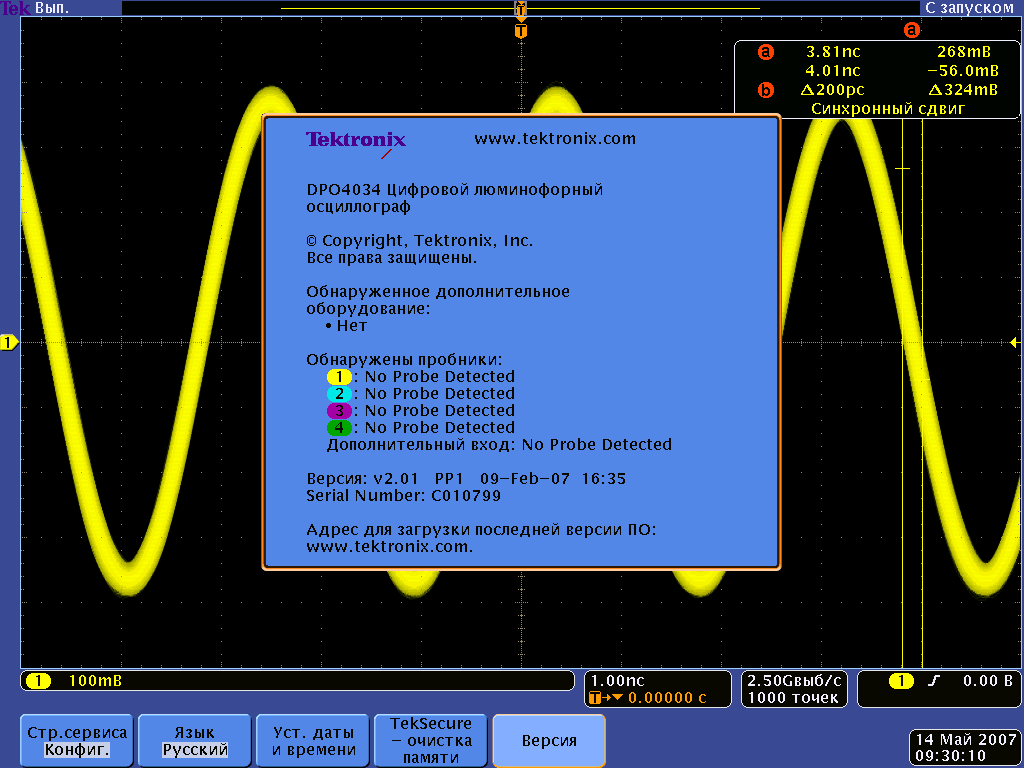

Теперь попробуем произвести измерения значения джиттера после проведения внутренней калибровки. Судя по отображенной на экране DPO информации, калибровка «… калибровка исправляет погрешности по постоянному току, вызванные колебаниями температуры или долговременным дрейфом. Компенсация может выполняться после прогрева или раз в неделю, при использовании цены деления по вертикали 5 мВ и менее». Ну, с дополнительной температурой погрешностью все понятно – это есть у любого прибора и ее надо компенсировать. Но если температура в помещении стабильна, как у нас? То надо вспоминать про «долговременный дрейф» (хм, а у нас сигнал 100мВ/дел, а не 5мВ/дел и менее), да еще и раз в неделю! Это очень странно, поскольку компенсация такого рода является принадлежность высокопрецизионных образцовых средств измерения, к которым DPO-4000 явно не принадлежит. Но надо отдать должное смелости разработчиков, которые честно предупреждают «DPO-4000 имеет сильный временной дрейф параметров, которые нужно вгонять в пределы допуска один раз в неделю».

Итак, произвели самокалибровку, она идет недолго - всего 10 минут…

Что же изменилось? О чудо! Заработал режим автоустановки на всех каналах! Эта «лечебная» процедура не только «исправляет погрешности по постоянному току», она так же способна исправить и мелкие дефекты осциллографа.

А что же с джиттером? Нажмем кнопку «Autoset», входное сопротивление установлено 50 Ом, включаем режим бесконечного послесвечения и выбираем максимальную яркость. Измеряем с помощью курсоров значение джиттера. О небеса!!!! Он то же стал меньше! Аж, почти в два раза – 200 пс! Вот она удивительная таблетка от все напастей, какой еще осциллограф может похвастаться такими регенерирующими способностями?

Рисунок

Рисунок 7
(щелчок по изображению - увеличение)

Измерение джиттера на 2, 3 и 4 каналах показало аналогичные значения.

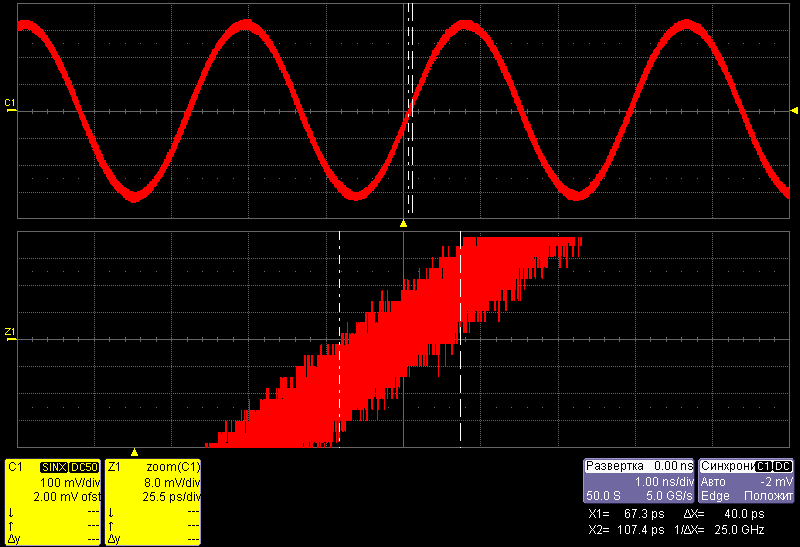

А как там джиттер у LeCroy? Подадим то же сигнал, основная развертка демонстрирует сигнала на той же развертке, что и DPO (для сравнения ширины луча), а осциллограмма внизу – растяжка для измерения джиттера. Измеренное значение джиттера составило 40 пс.

Рисунок

Рисунок 8
(щелчок по изображению - увеличение)

Вывод:

  1. Ну, тут уже, просто издеваются! Теперь, вместо работы, надо раз в неделю заниматься самолечением DPO-4000, с целью устранения мелких глюков, типа «пропадание автоустановки» и «появление увеличенного джиттера».
  2. Не смотря на то, что калибровка нужна при наблюдении сигналов на коэффициентах отклонения 5 мВ/дел и менее, общая 10-ти минутная лечебная гимнастика раз в неделю для DPO-4000 не помешает.
  3. Хотя стоит отметить, что для DPO-4000 джиттер 200 пс гораздо лучше, чем прежнее значение в 570 пс. Но при отсутствии профилактики он увеличивается до значения 370 пс. Одновременно отметим, что осциллограф LeCroy WR64Xi имеет значение джиттера 40 пс, без какой-либо профилактики, а это в 5 раз лучше, чем у DPO-4034.

№ 3. Скорость передачи длинных записей

Тяжело понять, что имелось ввиду под этим неконкретным термином. Запись информации на носители? Если это так, то как уже ранее отмечалось Tektronix DPO-4000 не очень быстро производит записи на различного рода носители, включая карту Compact Flash, включенную в состав прибора. «Не очень» быстро имеется ввиду то, что осциллограмму длиной 10М Tektronix DPO-4000, с собственным форматом «.isf», при предыдущих версиях софта записывал за 5 минут 26 секунд. Несложный эксперимент с осциллографом Tektronix DPO4034, имеющего версию софта 2.01, по записи осциллограммы 10М на все тоже носители дал результат 5 минут 14 секунд. Разница в увеличении скорости составила 12 секунд или 3,68%. Время записи одной осциллограммы для осциллографа LeCroy, объемом 10М, с собственным форматом «.trc» составило 0,56 секунды, а в формате Excel, с расширением «.csv», составило 3,6 секунды.

Вывод.

  1. Осциллограф LeCroy в настоящий момент производит запись с внутренним форматом в 558 раз быстрее.
  2. Если 3,68% это и есть «заметное увеличение скорости передачи», то мы от души поздравляем всех, кто учавствовал в формировании этого рекорда!

Глобальный вывод

Мы не тестировали версию прошивки 2.01 на наличие других «особенностей» – но очевидно, она также, как и предыдущая прошивка, содержит множество неприятных для пользователя «сюрпризов». Исправление одних ошибок и внедрение новых возможностей осциллографа, вызывает появления в программном обеспечении цифровых осциллографов компании Tektronix других, не менее серьезных ошибок (например, пропадание функции автопоиск сигналов).
Хочется обратить внимание российского представительства компании Tektronix на необходимость более тщательного тестирования программного обеспечения, а также на действия некоторых дилеров Tektronix, которые своими громкими рекламными заявлениями, носящими характер технической дезинформации (в частности, о скорости захвата осциллограмм) , наносят прямой ущерб деловой репутации компании Tektronix.





Автор:  Дедюхин А.А.
Дата публикации:  17.05.2007
