Автомобильный осциллограф PicoScope – универсальное решение для диагностики автомобиля

Автомобильный осциллограф PicoScope – универсальное решение для диагностики автомобиля

Автомобильные осциллографы PicoScope 4423 и PicoScope 4223 возглавляют список приборов диагностического автомобильного оборудования поставляемого нашей компанией. В статье описаны комплекты поставки осциллографов, их отличительные особенности и преимущества перед конкурентами, а также представлено другое оборудование, которое используется при тестировании и диагностики автомобильных систем.

Гуркин П.Б. АО «ПриСТ»

Подробные технические характеристики прибора...

Перед тем как перейти непосредственно к описанию возможностей самих осциллографов, хотелось бы немного сказать о производителе. Основанная в 1991 году компании Pico Technology (Великобритания) стремительно развивалась в направлении разработки измерительного оборудования построенного на базе ПК и вскоре стала мировым лидером в области производства виртуальных приборов. Основными продуктами компании на данный момент являются: современные USB-осциллографы, устройства сбора и анализа цифровых данных Data Logger, а также автомобильные осциллографы. Разработка и производство оборудования на данный момент расположены в Великобритании.

Модель

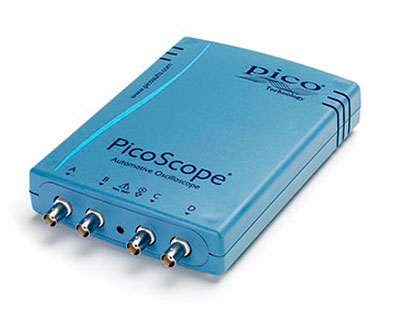

Рисунок 1. Модель четырехканального автомобильного осциллографа Picoscope 4423

Автомобильные осциллографы Pico могут быть использованы для диагностики и тестирования практически любых электрических и электронных компонентов и цепей современного автомобиля, в том числе:

  • Система зажигания
  • Форсунки и топливные насосы
  • Система запуска и зарядки
  • Аккумуляторы, генераторы, стартеры
  • Датчики воздуха, детонации, абсолютного давления (MAP) и лямбда-зонд
  • Свечи накаливания, реле
  • Шины CAN, LIN и FlexRay
Измерение

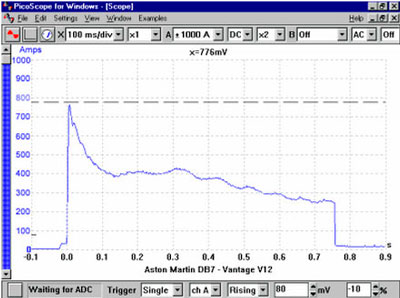

Рисунок 2. Измерение силы тока стартера


Проверка

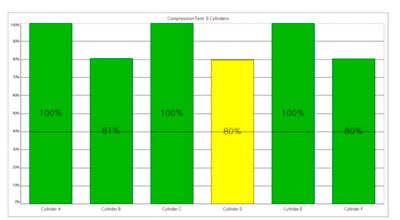

Рисунок 3. Проверка компрессии шестицилиндрового двигателя с помощью осциллографа Picoscope


Результат

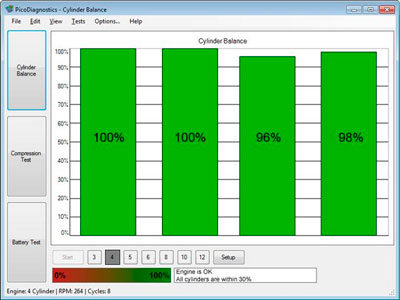

Рисунок 4. Результат теста баланса мощности по цилиндрам


Таким образом, с помощью данного осциллографа можно получить полную информацию об автомобиле, которую не дают автомобильные сканеры или мотор-тестеры, что позволяет использовать прибор для комплексной диагностики или поиска плавающих неисправностей. Также, в отличие от сканеров и мотор-тестеров осциллографы Picoscope не привязаны к конкретной автомобильной марке и могут работать практически с любым автомобилем.

Стоит упомянуть о том, что до недавнего времени диагностика автомобильных систем, проводимая с помощью осциллографов, являлась прерогативой высококвалифицированных специалистов прошедших предварительное обучение. Во многом это было обусловлено высокой стоимостью диагностических приборов и сложностью их использования. Но в последнее время ситуация на рынке меняется и автомобильные осциллографы стали более доступными по цене, а единственным сдерживающим фактором осталась необходимость обучения персонала работе с ними. Именно по этой причине разработчики осциллографов в компании Pico Technology уделили большое внимание созданию интерфейса, позволяющего даже не подготовленному пользователю проводить диагностику электрических систем автомобиля.

Интуитивно понятный интерфейс, включающий подробную справочную информацию к каждому из режимов измерений, главная отличительная особенность автомобильных осциллографов Picoscope, которая выгодно выделяет его из всего многообразия аналогичных приборов.

К примеру, Вам необходимо протестировать топливный насос - измерить ток и проанализировать полученную в результате измерения форму сигнала. После выбора соответствующего пункта в меню прибора, Вы сразу же получаете справочную информацию, включающую в себя текстовое описание процесса измерений и фотографии, наглядно демонстрирующие на каком конкретном участке цепи, с помощью каких аксессуаров (в данном случае это электроизмерительные клещи) и, каким образом, необходимо подключится для тестирования выбранного Вами узла.

Подключение

Рисунок 5. Подключение электроизмерительных клещей для измерения силы тока в цепи топливного насоса


Измерение

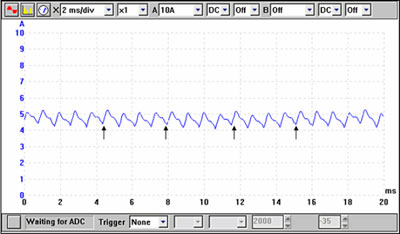

Рисунок 6. Измерение силы тока, полученное при тестировании топливного насоса


Пользователь осциллографа Picoscope также имеет возможность сравнить форму сигнала, полученную при проведении измерений, с опорной формой – соответствующий шаблон появляется при включении каждого из режимов измерений.

Основные технические характеристики автомобильных осциллографов являются одними из лучших в своем классе:

  • 2 или 4 канала
  • Полоса пропускания 20 МГц
  • Частота дискретизации 80 МГц
  • Внутренняя память 32 МБ

Осциллограф позволяет захватывать самые сложные сигналы, включая сигналы с шин CAN и FlexRay.

А в сочетании с широким набором профессиональных аксессуаров Picoscope не оставляет конкурентам ни единого шанса.

Базовый комплект

picoscope_ft_1
  • 2 КАНАЛА
  • Осциллограф PicoScope 4223
  • Зажимы “крокодил”: 1 шт. черный (TA005) и 1 шт. красный (TA006)
  • Тестовый провод: BNC – 4 мм “банан” (TA125) синий (фиксированная жила заземления)
  • Тестовый провод: BNC – 4 мм “банан” (TA126) красный (с отключаемой жилой заземления)
  • Щуп мультиметра: 1 шт. красный (TA002)
  • Набор пробников-игл (TA008)
  • USB-кабель (MI106)
  • Краткое рук-во пользователя
  • Кейс для переноски (MI209)
  • Программное обеспечение
  • Обучающий DVD диск (DI090)
  • 4 КАНАЛА
  • Осциллограф PicoScope 4423
  • Зажимы “крокодил-мини”: 1 шт. черный (TA003) и 1 шт. красный (TA004)
  • Зажимы “крокодил”: 1 шт. черный (TA005) и 1 шт. красный (TA006)
  • Набор из 4-х измерительных проводов: BNC – 4 мм “банан” (PP718)
  • Щупы мультиметра: 1 шт. черный (TA001) и 1 шт. красный (TA002)
  • Набор пробников-игл (TA008)
  • Аттенюаторы: 2 шт. 20:1 (TA010)
  • USB-кабель (MI106)
  • Краткое руководство пользователя
  • Кейс для переноски (MI209)
  • Программное обеспечение
  • Обучающий DVD диск (DI090)

Стандартный комплект

picoscope_ft_2
  • 2 КАНАЛА
  • Осциллограф PicoScope 4223
  • Содержит все аксессуары из базового комплекта, а также: токовые клещи 60 A (TA018), токовые клещи 600 А (TA019)
  • Кабели для подключения к высоковольтным цепям зажигания: 2 шт. (PP178)
  • Зажимы мини “крокодил-мини”: 1 шт. черный (TA003) и 1 шт. красный (TA004)
  • Щуп мультиметра: 1 шт. черный (TA001)
  • Кабель безразрывного подкл. 2-проводной (TA012)
  • Аттенюаторы: 2 шт. 20:1 (TA010)
  • Крюк S-образный (MI168)
  • 4 КАНАЛА
  • Осциллограф PicoScope 4423
  • Содержит все аксессуары из базового комплекта, а также: токовые клещи 60 A (TA018), токовые клещи 600 А (TA019)
  • Кабели для подключения к высоковольтным цепям зажигания: 4 шт. (PP178)
  • Щупы мультиметра: 1 шт. черный (TA001) и 1 шт. красный (TA002)
  • Зажимы мини “крокодил”: 1 шт. черный (TA003) и 1 шт. красный (TA004)
  • Кабель безразрывного подкл. 2-проводной (TA012)
  • Аттенюаторы: 2 шт. 20:1 (TA010)
  • Крюк S-образный (MI168)

Расширенный комплект

picoscope_ft_3
  • 4 КАНАЛА
  • Осциллограф PicoScope 4423
  • Содержит все аксессуары из стандартного комплекта, а также: токовые клещи 60 A (TA018)
  • Удлинители для предохранителей: 2шт.(PP408)
  • Высоковольтный пробник (PP338)
  • Провода удлинители для высоковольтных цепей зажигания: 4 шт. (PP399)
  • Пробники-зажимы прокалывающие: 2 шт. (TA007)
  • Пробники осциллографические: 2 шт. 60 МГц (MI007)
  • Набор универсальных соединительных проводов (PP609, PP324, PP325, PP326)
  • Резиновый защитный чехол (PP691)
  • Кейс для переноски (MI211)

Комплект для коммерческого транспорта

picoscope_ft_4
  • 4 КАНАЛА
  • Осциллограф PicoScope 4423
  • Токовые клещи AC/DC 2000 A (TA015)
  • Токовые клещи AC/DC 60 A (TA018)
  • Набор из 4-х измерительных проводов: BNC – 4 мм “банан” (PP718)
  • Кабель безразрывного подключения двух проводной (TA012)
  • Аттенюаторы: 4 шт. 20:1 (TA010)
  • Щупы мультиметра: 4 шт. черные (TA001) и 4 шт. красные (TA002)
  • Зажимы мини “крокодил”: 2 шт. черные (TA003) и 2 шт. красные (TA004)
  • Зажимы “крокодил”: 1 шт. черный (TA005) и 1 шт. красный (TA006)
  • Набор пробников-игл (TA008)
  • Кабели для подключения к высоковольтным цепям зажигания: 2 шт. (PP178)
  • CD диск с программным обеспечением
  • Обучающий DVD диск (DI090)
  • Краткое руководство пользователя
  • Прочный кейс для переноски (MI216)
  • USB кабель (MI106)
  • Крюк S-образный (MI168)

Полный каталог всех аксессуаров к автомобильным осциллографам Pico Technology можно найти здесь

В дополнение к осциллографам наша организация предлагает различные мультиметры, электроизмерительные клещи, течеискатели и др. измерительное оборудование, применяемое для диагностики неисправностей в автомобиле:


Автор:  Гуркин П. Б.
Дата публикации:  20.09.2013
Производитель:  picotech
