Частотомер АКИП-5102

Частотомер АКИП-5102


В статье рассмотрены технические характеристики  и особенности частотомера АКИП-5102 (АКИП™), который представляет собой доступную по цене, профессиональную по метрологическим параметрам  модель, являясь одновременно простым и в тоже время функциональным средством измерения

Серков Д.А. АО «ПриСТ»

Подробные технические характеристики прибора...

Новый электронно-счётный частотомер АКИП-5102 в штатной комплектации позволяет выполнять широкий перечень измерений в различных измерительных, метрологических и исследовательских приложениях вплоть до 6 ГГц. Новинка производит измерения (частота, период, отношение частот, фазовый сдвиг, длительность, счёт импульсов и др.) без дополнительной доработки и денежных расходов в отличие от многих моделей частотомеров на отечественном рынке СИ, которым требуется установка опций для возможности работы с входным сигналом в этом диапазоне.

Органы управления частотомера АКИП-5102, его передняя  (рис. 1) и задняя панель полностью локализованы, что облегчают настройку и управление прибором. Входы BNC «канал 1» и «канал 2» предназначены для измерения частоты, временного интервала между сигналами в диапазоне входных от 0,001 Гц до 400 МГц. Высокочастотный вход «канал 3» (SMA)  предназначен для измерения сигналов в диапазоне от 375 МГц до 6 ГГц. Частотомер отличают небольшие габариты, масса всего 3,2 кг. Основные технические характеристики, стандартные и дополнительные измерительные функции приведены в таблице №1.

Рисунок

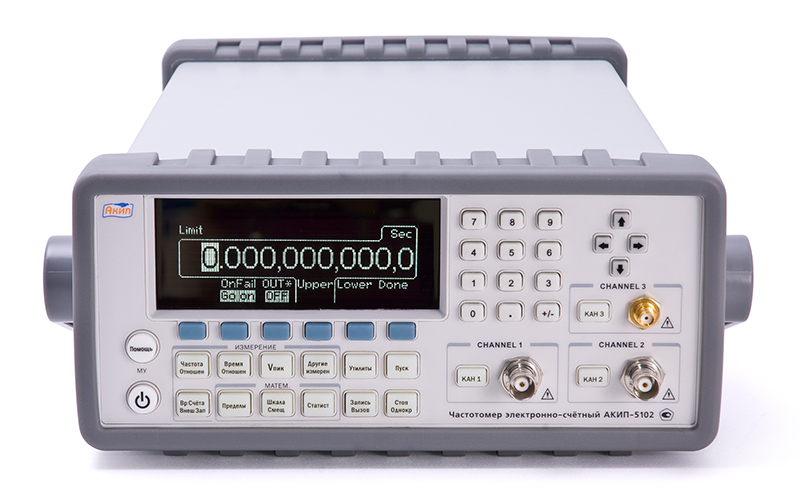

Рисунок 1. Передняя панель частотомера АКИП-5102
(щелчок по изображению - увеличение)

Отображение информации осуществляется на матричном дисплее. При времени счёта 1 секунда результат измерений выводится в 12-разрядном формате, что обеспечивает полноразрядную индикацию входной частоты с временным разрешением от  40 пс. По этому показателю, например, АКИП-5102 превосходит такой широко известный и «продвинутый» частотомер, как CNT-91 от компании Pendulum, обладающий разрешением 50 пс.

Помимо стандартных функций измерения частоты и периода частотомер выполняет:

  • Измерение временных интервалов в диапазоне от 0,5 нс  до 100000 с.
  • Измерение отношения частот (между всеми каналами).
  • Измерение фазового сдвига между сигналами.
  • Измерение длительности фронта (времени нарастания) и среза.
  • Измерение длительности импульсов.
  • Измерение скважности импульсов.
  • Подсчёт количества импульсов за заданный промежуток времени или непрерывный управляемый счёт (счётчик).
  • Измерение пикового напряжения.

Для высокоточных измерений при разработке и испытаниях РЭА, для целей поверки, калибровки, сличения, предусмотрено использование внешнего опорного источника высокостабильной частоты. Сигнал источника подаётся на специальный вход частотомера «Внеш. ОГ 10 МГц» расположенный на задней панели (рис. 2). Другим вариантом улучшения параметров является установка опционального термостатированного опорного генератора, что обеспечивает точность измерения частоты до ±2×10-8  (за 1 год).

Рисунок

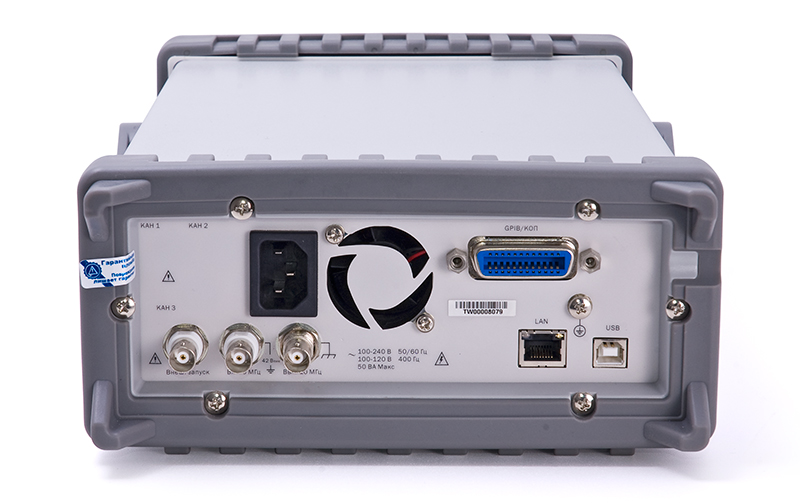

Рисунок 2. Задняя панель АКИП-5102
(щелчок по изображению - увеличение)

Частотомер АКИП-5102 поддерживает технологию цифровой обработки сигнала в реальном времени, которая применяется для одновременного анализа потока входных данных, вычислений и получения новых показаний индикатора, тем самым  значительно ускоряя процесс измерений. Новинка имеет режим допускового контроля измерений входной частоты (установка верхнего и нижнего предела). Это позволяет  запрограммировать частотомер на одно из 2-х функциональных состояний (остановка»/ продолжение измерений) при уходе частоты сигнала за границы пределов. Если была выбрана установка  «продолжение измерений» при нарушении границы предела, то все результаты измерений частоты, находящиеся вне допуска, будут переданы во внешний блок диагностирования через USB порт.

Частотомер обеспечивает хранение во внутренней памяти до 20 профилей настроек панели управления (запись/вызов), кроме того он оснащён интерфейсами GPIB, USB и LAN, что позволяет легко интегрировать прибор в автоматизированные системы измерения.

В состав комплекта входит программное обеспечение, полностью поддерживающее дистанционное управление частотомером (рис. 3), и позволяющее сохранять массивы данных, полученные в результате измерения, в форматах «.txt» и «.csv».

Рисунок

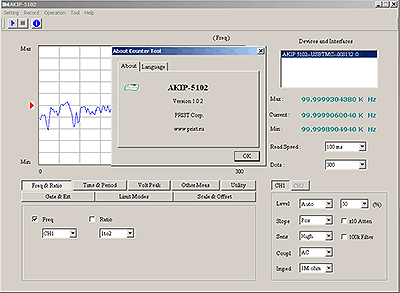

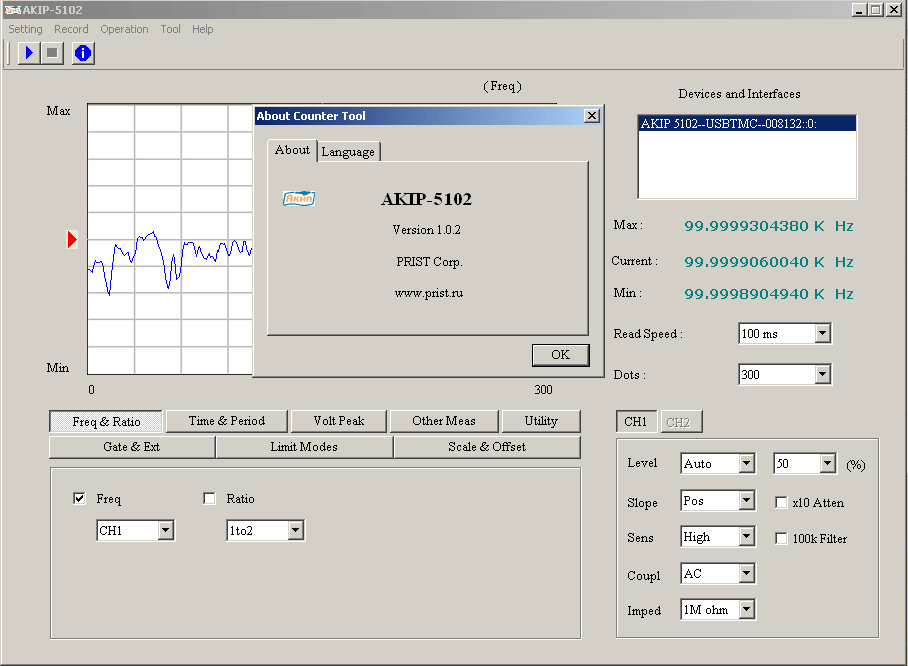

Рисунок 3. Интерфейс ПО АКИП-5102
(щелчок по изображению - увеличение)

Функциональность частотомера АКИП-5102 характеризуется реализацией Web-интерфейса дистанционного управления. Пользователи имеющие доступ к данному прибору, таким образом, могут легко управлять им по локальной сети (рис. 4), путём ввода IP-адреса прибора в окне браузера. Дистанционное управление частотомером производится с помощью стандартных команд SCPI (Standard Commands for Programmable Instruments).

Рисунок

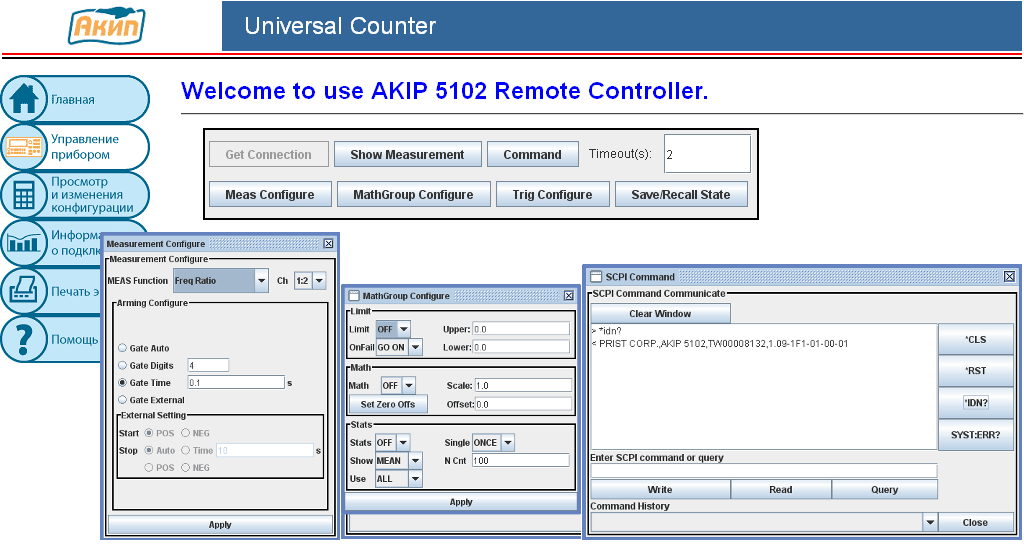

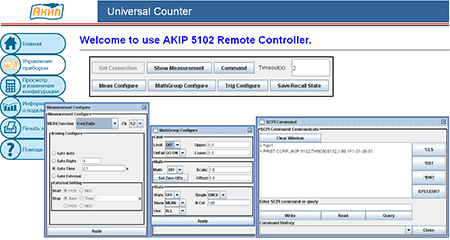

Рисунок 4. Web-интерфейс AKIP-5102
(щелчок по изображению - увеличение)

Частотомер АКИП-5102 дополняет линейку ранее успешно зарекомендовавших себя и сертифицированных частотомеров АКИП Ч3-85/3 (с моделями до 3 ГГц / 9 ГГц). Частотомер может применяться для настройки, испытаний и калибровки различного рода приёмо-передающих трактов РЭА, для настройки систем связи и других устройств (фильтров, генераторов).

Таблица №1. Тактико-технические характеристики АКИП-5102
Характеристики Параметры Значения
Каналы 1, 2 Диапазон частот 1 мГц … 400 МГц (DC);
30 Гц … 400 МГц (1 МОм), 200 кГц … 400 МГц (50 Ом)
Период 2,5 нс … 10 с
Чувствительность 20 мВскз … 5 В ac+dc (1мГц – 225 МГц)
30 мВскз … 5 В ac+dc (225 МГц – 400 МГц),
80 мВпик-пик … 10 Впик-пик (длит. импульсов от 1,5 до 10 нс)
50 мВпик-пик … 10 Впик-пик (длит. импульсов > 10 нс)
Связь по входу DC или AC
Входное сопротивление 1 МОм/ 50 Ом
Входная ёмкость 24 пФ (ATT×1,1 МОм), 15 пФ (ATT×10,1 МОм)
Фильтр НЧ До 100 кГц (–20 дБ для частот > 1 МГц)
Входной
уровень
Защита по входу 50 Ом 12 Вскз (DC… 400 МГц)
1 МОм 350 В dc+ас пиковое (0 … 100 кГц); 12 Вскз (100 кГц … 400 МГц)
Аттенюатор ×10 – для режима измерения напряжения и триггера
Канал 3 Диапазон частот 375 МГц … 6 ГГц
 Период 0,166 нс… 2,6 нс
Входное сопротивление 50 Ом
Чувствительность От -21 дБм до +15 дБм
Погрешность Погрешность опорного генератора (стандартная) ± 2×10-6
Измерительные функции Временные интервалы (кан. 1 и 2)  -0,5 нс … 105 с, разрешение 40 пс
Длительность импульса (кан. 1) 1,5 нс … 105 с, разрешение 40 пс
Фазовый сдвиг (кан. 1, 2, 3) -180° … +360°
Время нарастания  (кан. 1) 2 нс … 105 с, разрешение 40 пс
Скважность импульсов  (кан. 1) 0 … 1, длительность импульсов >1 нс
Счёт импульсов  (кан. 1) 0 … 1015
Пиковое напряжение -5,1 В … +5,1 В, разрешение 2,5 мВ
Отношение частот Кан1/ Кан2, Кан1/ Кан3, Кан2/ Кан1, Кан3/ Кан1
дисплей Разрешение по частоте 12 разрядов (время счёта – 1 секунда)
Разрядность индикатора Максимально 12
Общие данные Интерфейс USB, LAN – стандартно. GPIB только в АКИП-5102 (GPIB).
Напряжение питания 100 / 240 В (50 / 60 Гц);  100 / 127 В (400 Гц)
Габаритные размеры (Ш × В × Г) 210 × 85 × 350 мм
Масса 3,2 кг

Автор:  Серков Д.А.
Дата публикации:  29.01.2010
Производитель:  akip
