Измерители мощности СВЧ ST124SMA и ST185SMA компании Satori Technology

Автор:  Пивак А.В. к.т.н.
Дата публикации:  29.12.2006


Измерители мощности СВЧ ST124SMA и ST185SMA компании Satori Technology

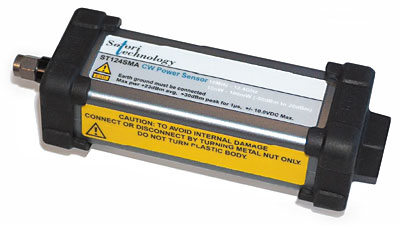

Измерители

к.т.н. Пивак А.В. АО «ПриСТ»

Документ Подробные технические характеристики прибора...

Диодные измерители мощности СВЧ преобретают все большую популярность. В отличие от тепловых измерителей мощности, диодные преобразователи отличаются расширенным динамическим диапазоном, большей скоростью измерений, а также возможностью измерения пиковой мощности. Некоторые недостатки, присущие первым вариантам диодных измерителей, стремительно устраняются. Применение нескольких диодных измерительных секций в комбинации с аттенюаторами в одном измерительном преобразователе позволяет использовать диоды только на линейном участке их работы, что снижает погрешности из-за нелинейности и не требует введения дополнительной коррекции. Кроме этого, уже существуют варианты диодных измерительных секций, использующие в качестве измерительного преобразователя не одиночный диод, а балансное включение двух и более диодов. Такое конструктивное решение обеспечивает запас по перегрузке, улучшает отношение сигнал/шум за счет большего выходного напряжения с диодов и делает диодные преобразователи менее чувствительными к наличию гармонических составляющих в измеряемом сигнале. За счет минитатюризации диодов и улучшения их характеристик (в том числе и долговременной стабильности), частотный диапазон современных диодных преобразователей мощности СВЧ составляет до 50 ГГц, а суммарные погрешности, учитывающие нелинейность, погрешность калибровки и т.д, не превышают 1,5…6% в зависимости от частоты. Комбинация вышеперечисленных свойств делает область применения диодных измерителей СВЧ мощности очень широкой, что обуславливает их стремительное развитие. При этом развитие получают не только лабораторные прецизионные диодные преобразователи, но и рабочие измерители мощности.

Измерители мощности Satori относятся к новым представителям класса рабочих измерителей мощности. Диапазон частот измерителей составляет до 12,4 ГГц; до 18,5 ГГц и до 26,5 ГГц, в настоящее время компания ведет разработки измерителей с диапазоном частот до 40 ГГц. Применение диодов на барьере Шоттки позволяет обеспечить динамический диапазон от – 50 дБмВт до +20 дБмВт с суммарной погрешностью измерения 5…12% в зависимости от уровня и частоты. Однако основными особенностями данных приборов являются следующие. Во-первых, измерители не требуют опорного калибратора; во-вторых, измерители не требуют наличия индикаторного блока; в-третьих, прибор отличают малые массо-габаритные размеры и небольшая цена, что естественно является следствием первых двух факторов.

В качестве индицирующего устройства для измерителей мощности Satori используется любой персональный компьютер с интерфейсом USB. По интерфейсу USB происходит не только обмен данными между преобразователем и компьютером, но также и питание измерителя (без компьютера измеритель не работает). Входящее в комплект прибора программное обеспечение позволяет автоматически считывать из микропроцессора измерителя таблицу калибровочных коэффициентов, производить установку нуля, документировать результаты измерений и осуществлять статистическую обработку результатов измерений (включая построение гистограмм и графиков изменения мощности во времени). Дополнительной функцией является режим отображения температуры диодного преобразователя, что позволяет разновременно использовать диодный детектор не только для измерения СВЧ мощности, но и для индикации температуры окружающей среды.
