Новые универсальные вольтметры (мультиметры) серии GDM-7906X 6 ½ разрядов


Новые универсальные вольтметры (мультиметры) серии GDM-7906X 6 ½ разрядов

Cерии: GDM-79060


В обзоре представлена новая линейка вольтметров производства компании GW INSTEK (Тайвань). Рассмотрены конструктивные особенности и новации, основные режимы и их возможности, отличия от аналогов, сферы возможного применения.

Анонсирована новая серия лабораторных универсальных вольтметров GDM-7906X (6½ разрядов) компании GWInstek имеющих в арсенале технических возможностей измерение 12 параметров: постоянное и переменное напряжение (DCV/ACV), сила постоянного и переменного тока (DCI/ACI), сопротивление постоянному току (2W/ 4W), частота /период (Hz/P), испытание p-n переходов (диод), прозвон цепи, измерение температуры (-200 °C …+1820°C) и ёмкости (С). Новинки оснащены 6 функциями математики (dB, dBm, Compare, (MX+B), % и 1/X).

Линейка состоит из двух моделей GDM-79061 / GDM-79060 (±0,0035% и ±0,0075% - соответственно), которые обеспечивают измерение среднеквадратического значения (с.к.з.) переменного напряжения и тока произвольной формы (True RMS), измерение переменного напряжения и тока со смещением (True RMS AC+DC). Вольтметры имеют высокое разрешение: при измерении напряжения (0,1 мкВ - DCV/ ACV) и тока (100 пА – DCI/ ACI). В режиме измерения постоянного напряжения (DCV =100 В/ 1000 В) входной импеданс 10 МОм, на нижних пределах измерений (100 мВ/ 1 В/ 10 В) предусмотрена возможность переключения входного сопротивления 10 МОм или 10 ГОм.

Серию, в своём ценовом диапазоне, отличают уникальные показатели быстродействия и высокий класс точности измерений, разнообразие коммуникационных интерфейсов для автоматизации измерений в широком перечне приложений (USB device/ host, RS-232C, LAN, цифровой I/O, опция - GPIB), в комплекте ПО для ПК и драйвер LabVIEW.

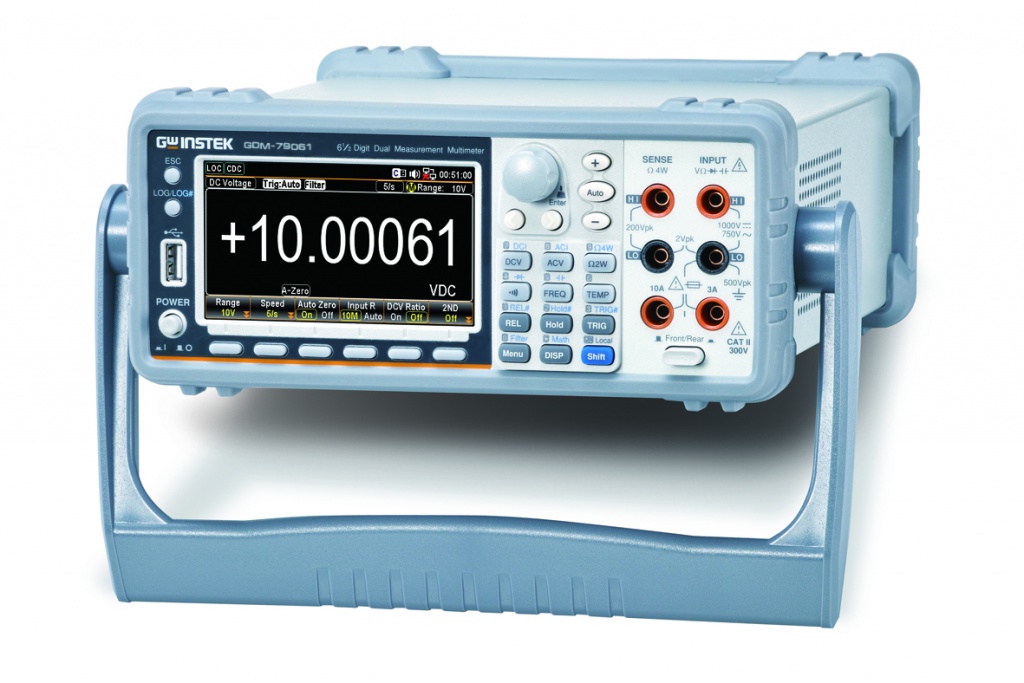

Рис. 1. Универсальный вольтметр GDM-79061
Рис. 1. Универсальный вольтметр GDM-79061

Новинки обладают высокой скоростью измерений (GDM-79061 - 10К выборок, GDM-79060 - 1К выборок макс.), использован TFT графический дисплей (диагональ 11см, макс. индикация «1.200.000»). Помимо обычной цифровой информации дисплей может отображать графическую линейную шкалу, строить график (тренд) или представить результаты измерений в виде гистограммы, чтобы обеспечить панорамную визуализацию всего процесса измерения - быстро и полностью. При этом значительный объем внутренней памяти (GDM-79061: 100К, GDM-79060: 10К) позволяет облегчить отображение измерений в формате графика тренда или гистограммы, а также выполнять статистические вычисления для облегчения анализа сложных тенденций. Обе модели оснащены функцией DCV ratio измерения отношения постоянных напряжений U1/U2, подаваемых на входные гнезда лицевой панели (аналогично HP-34401A, Keysight 34460A/ 34461A).

Для удобства оператора модели GDM-7906X серии включают в себя некоторые идеи оптимизации управления вольтметром, например, наличие клавиш ввода цифровых значений для параметров, которые требуют задания числовых данных (верхний/ нижний пределы, настройка интерфейсов LAN IP или сообщения). Это позволит сократить время регулировки или освоения операций управления прибором, а также добиться большей производительности при эксплуатации. Для измерений в составе АИС (комплексов) или приложений дистанционного управления кроме стандартных коммуникационных интерфейсов: USB, RS-232 и LAN в серии GDM-7906X предусмотрен опциональный интерфейс GPIB. Модели GDM-7906X серии комплектуются управляющим программным обеспечением DMM-Viewer2 для отображения на ПК или записи данных в процессе измерений. Кроме того, также предоставляется драйвер LabVIEW для интегрирования вольтметра в различные системные решения в соответствии с их программными требованиями.

Высокая скорость и эффективность

Серия GDM-7906X предоставляет все основные функции и аналитические ресурсы необходимые инженерам в современном вольтметре для проектирования, разработки и тестирования электронных схем или готовой продукции. Вольтметры полностью соответствуют высоким требованиям прикладных тестовых приложений и сложных измерительных задач, и могут выступать как настольный лабораторный прибор или средство измерений для установки в автоматизированные системы тестирования.

Табл. 1

Модель GDM-79061 GDM-79060
Погрешность DCV (базов.) ±0,0035% ±0,0075%
Скорость изм. (формат 4 ½) 10.000 изм/с 1.000 изм./с
Внутр. память 100.000 отсчетов 10.000 отсчетов
ЖК-дисплей (TFT) Значение (число 6 ½ ), тренд, гистограммы, графическая аналоговая шкала
Функции и режимы Напряжение (DCV/ ACV), ток (DCI/ ACI), сопротивление R (2W/ 4W), целостность цепи, тест диодов до 5 В, частота/ период до 1 МГц, ёмкость, температура (термистор, термосопротивление/RTD, термопара - J, K, N, R, S, T, B, E типа).
Математика Относительные измерения (REL), dB/ dBm, компаратор (Compare), (MX+B), % и 1/X
Статистика Min/ Max/ Average (усреднение)/ P-P (размах)/ STDEV (Станд. откл.)
Интерфейс USB (host/dev.), LAN, RS-232, DIO (цифр. Вх/Вых - I/O),опция-GPIB
Дополнительный функциональный вход Да (на задней панели) Нет

Различные режимы отображения на экране

Помимо стандартного режима числового отображения результатов, новинки реализуют ряд графических функций, таких как графическая шкала, построение тренда (диаграммы тенденции) и гистограмм. Поэтому результаты измерений отображаются на экране не просто в виде ряда чисел, а позволяют быстро понять текущие физические процессы и правильно интерпретировать результаты благодаря такой панорамной визуализации измерений (рис. 2)

Различные типы отображения результатов Различные типы отображения результатов Различные типы отображения результатов Различные типы отображения результатов

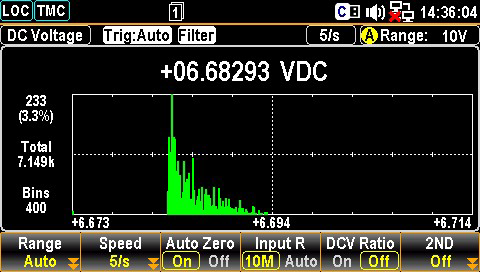

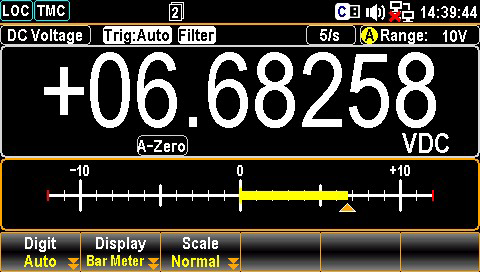

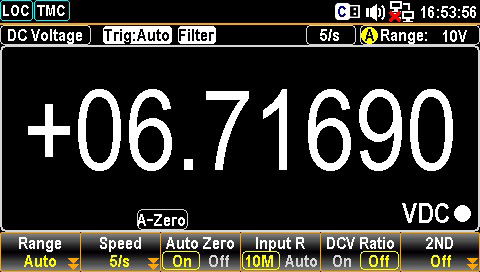

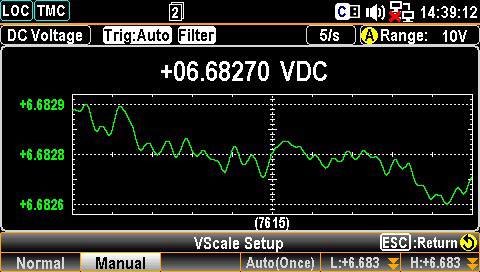

Рис. 2. Различные типы отображения результатов.

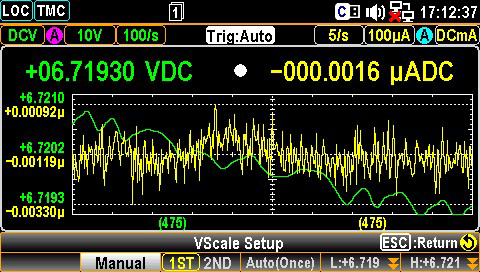

Одновременно на экране: два измерения и два графика тренда

Функция отображения двух измерений одновременно всегда была уникальной особенностью цифровых мультиметров GW Instek, которая позволяет выполнять измерения сразу двух параметров с раздельным отображением результатов. Это аппаратное преимущество позволяет значительно ускорить тестирование в случае многофункциональных измерительных задач или анализа процессов, описываемых взаимосвязанными параметрами (рис. 3)

Одновременное отображение 2 параметров Одновременное отображение 2 параметров

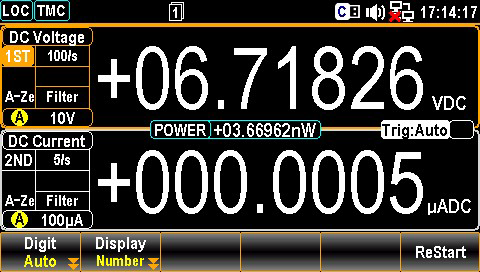

Рис. 3. Одновременное отображение 2 параметров.

Высокое разрешении измерений и быстродействие

Серия GDM-7906X обеспечивает высокое разрешение при измерениях: по напряжению (0,1 мкВ), по току 100 пА и по сопротивлению 100 мкОм, что удовлетворяет необходимым требованиям для прецизионных измерений в конкретных приложениях. Модель GDM-79061 обеспечивает быстродействие до 10К измерений в секунду при разрешении дисплея 4½, в младшей модели GDM-79060 скорость измерений достигает 1К изм./с при разрешении 5½. Таких показателей быстродействия и разрядности индикатора (см. - таблица 2) вполне хватает для удовлетворения текущих потребностей измерений и тестирования.

Таблица 2

GDM-79061 режимы измерений: DCV/ DCI/ 2W/ 4W
Частота обновления показаний (скорость)
Разрешение индикатора 6 ½ Разрешение индикатора 5 ½ Разрешение индикатора 4 ½
5 изм/с 20 изм/с 60 изм/с 100 изм/с 400 изм/с 1,2К изм/с 2,4К изм/с 4,8К изм/с 7,2К изм/с 10К изм/с
GDM-79060 режимы измерений: DCV/ DCI/ 2W/ 4W
Частота обновления показаний
Разрешение индикатора 6 ½ Разрешение индикатора 5 ½ Разрешение индикатора 4 ½
5 изм/с 20 изм/с 60 изм/с 100 изм/с 400 изм/с 1К изм/с ------ ------ ------ ------

Температурные измерения

Вольтметры серии GDM-7906X, как универсальный прибор поддерживают измерения температуры и идеально подходят для работы с различными температурными датчиками (3 типа!), такими как, термисторы, термосопротивления/ RTD и термопары. Следует отметить, что новинки, в отличие от ряда конкурентных моделей других производителей и ранее выпущенных моделей GW Instek поддерживают широкий перечень термопар, часто применяемых в температурных измерениях (J, K, N, R, S, T, B, E -типа), используя входные гнезда напряжения на панели для подключения термопар и вычисления температуры, основанного на флуктуациях напряжения. Такая техническая возможность позволяет использовать вольтметр как регистратор температуры, в сочетании с его большой внутренней памятью и функцией построения графика температурного тренда. (рис. 4)

 Измерение температуры при помощи термопары J-типа и построение тренда

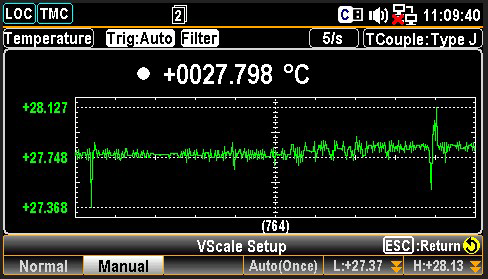

Рис. 4. Измерение температуры при помощи термопары J-типа и построение тренда

Разнообразие коммуникационных интерфейсов и быстрая скорость передачи

Для приложений с интеграцией GDM-7906X в измерительные системы вольтметры оснащены интерфейсами связи с ПК: RS232, USB и LAN в стандартной комплектации, предлагается опция GPIB. С целью удовлетворения потребностей инженеров-разработчиков при эксплуатации в различных автоматизированных системах в новинках реализована высокая скорость считывания и передачи данных через интерфейсы USB/ LAN/ GPIB - до 10К отсчетов в секунду (GDM-79061) или 1К для модели GDM-79060. Наличие высокосортных интерфейсов вывода информации и программирования с использованием стандартных команд программирования SCPI обеспечивает оптимальное встраивание вольтметра в измерительные системы и тестовые стенды.

Удобное программное обеспечение для ПК

Компьютерное программное обеспечение DMM-Viewer2 поддерживает работу со всеми типами коммуникационных интерфейсов (RS232C/ LAN/ USB/ GPIB) предлагаемыми в серии GDM-7906X для Д/У и долговременного сбора данных. Программное обеспечение не только позволяет операт ору управлять параметрами настройки вольтметра, но также обеспечивает он-лайн наблюдение измерений или режим цифрового регистратора для записи данных. В режиме «Отображение» измеряемый параметр непосредственно представлен как итоговое значение, график тренда или гистограмма, при этом эти результаты не могут быть сохранены. В функции «Регистратор» результаты измерений сохраняются непосредственно в файл логгера, но в процессе записи на экран выводится только текущее значение. Измеренные данные (массив отсчетов) и диаграмма тренда могут быть рассмотрены оператором только после остановки режима записи. Также в комплекте поставки серии GDM-7906X предоставлен драйвер LabVIEW для удовлетворения требований ПО в приложениях системной интеграции прибора. (рис. 5)

Окно программы DMM-Viewer2

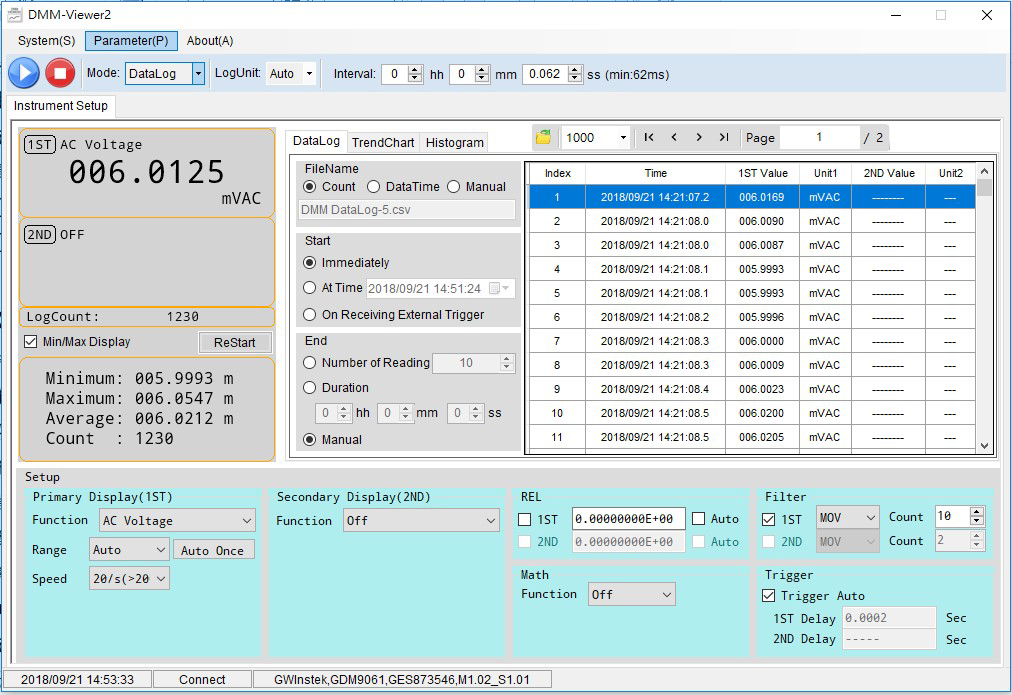

Рис. 5. Окно программы DMM-Viewer2

Краткое сравнение с выпускаемыми моделями GW Instek

Близким аналогом новинок является выпускаемая в настоящее время модель прецизионного вольтметра GDM-78261 (Госреестр №52669-13 /срок действия до 29.12.2022 г.). По сравнению с ним старшая модель GDM-79061, хотя и не имеет поддержки опции многоканальных измерений (Scanner/ 16 кан), тем не менее, обладает улучшенными спецификациями и техническими возможностями измерений.

При сопоставимом классе точности (±0,0035%) новинка GDM-79061 обеспечивает быстродействие в 4 раза лучшее (10.000 изм. против 2.400 в GDM-78261), имеет в 10 раз больше внутренней памяти (100.000 против 10.000 в GDM-78261), макс. напряжение теста диодов до 5 В (ранее до 1 В), измерение частоты и периода сигналов обеспечивается в увеличенной полосе до 1 МГц (против 300 кГц в GDM-78261).

Кроме того, в отличие от GDM-78261, новые вольтметры GDM-7906в режиме измерений температуры поддерживают использование термопар, имеют режим измерения ёмкости (1 нФ… 100 мкФ), поддерживают 5 функций статистики (см. таблицу 1), отображают результат измерений в трех форматах анализа (графическая аналоговая шкала, тренд, гистограмма), а старшая модель имеет дополнительный вход на задней панели с максимальным рейтингом по току до 3 А.

В предыдущей модели GDM-78261 возможности ДУ и программирования были представлены в стандартной комплектации только USB, RS-232, I/O (Вх./Выход), а в новом вольтметре они ещё дополнены интерфейсом LAN.

Состав прибора:

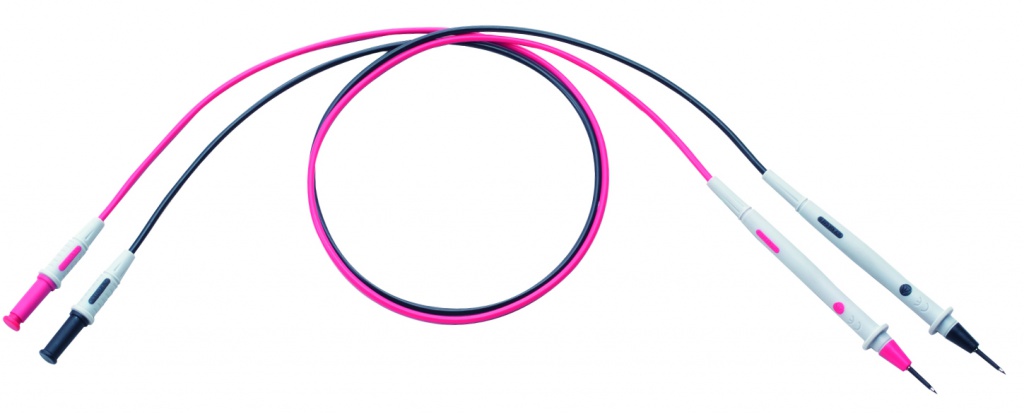

Кабель питания (x1), кабель USB (GTL-246 x1), изм. провод (GTL-207A x 1), CD x1(РЭ+ ПО, DMM-Viewer2)


Опциональные аксессуары:

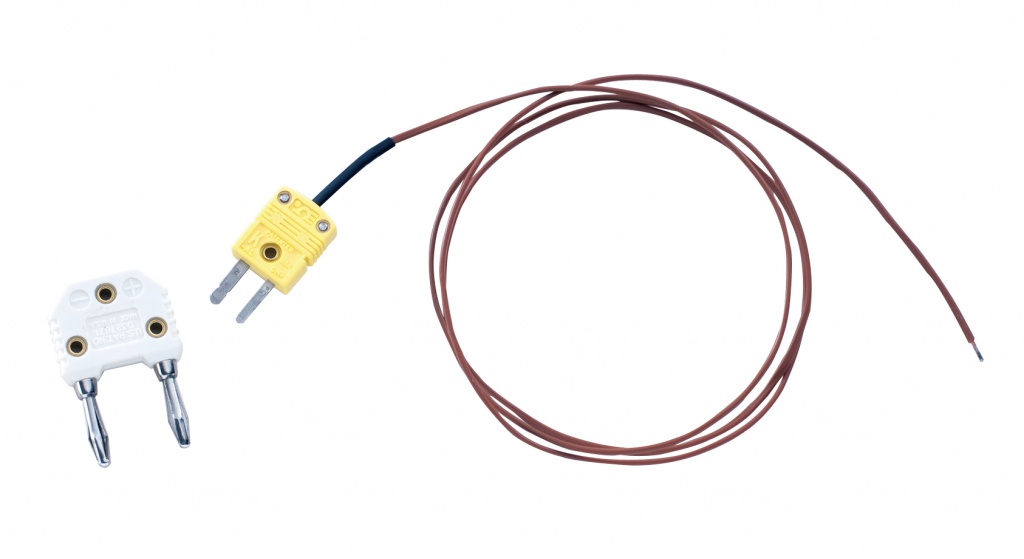

GTL-205 Адаптер подключения термопар и т/пара «К»-типа (длина ~ 1м).


GTL-234 Интерфейсный кабель RS-232C (9-pin м/м), длина 2м.

GTL-248 Интерфейсный кабель GPIB, длина 2м.

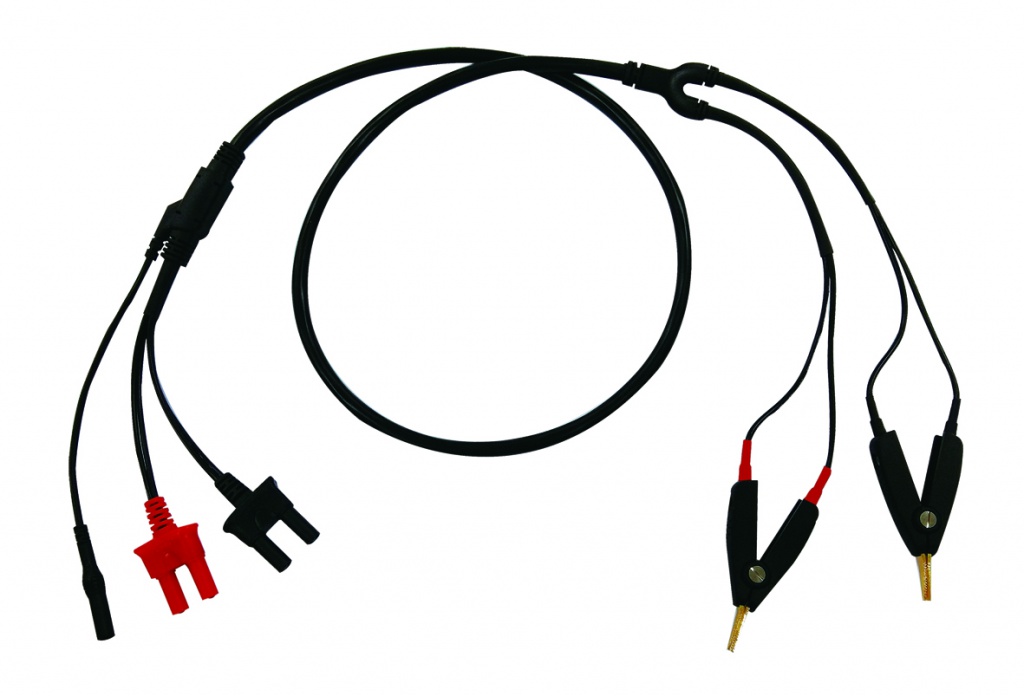

GTL-308 4-х проводный изм. кабель (+экран), длина 1,5 м.

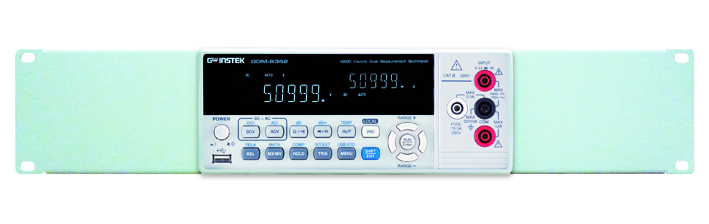

GRA-422 Панель для монтажа в 19’’ стойку (Rack Mount)


Opt.1 (GPIB) - карта интерфейса GPIB*

(*) может быть установлена пользователем самостоятельно

ЗАКЛЮЧЕНИЕ

Универсальные цифровые прецизионные вольтметры GDM-79061 / GDM-79060 удовлетворяют высоким требованиям и запросам инженеров-разработчиков для сложных измерительных приложений.

С учетом измерительных ресурсов и производительности новинок они предназначены для широкого круга современных измерительных задач и прикладных приложений пользователя. Вольтметры могут применяться для измерения электрических параметров на производстве, для контроля радиоэлектронной аппаратуры при ремонте, тестировании электронных и радиокомпонентов, для научных и экспериментальных исследований в лабораторных и цеховых условиях, для целей поверки, калибровки и выходного контроля на производстве.

Планируются испытания вольтметров новой серии GDM-7906х с целью утверждения типа СИ в I полугодии 2019 г.



Автор:  Коллектив АО «ПриСТ»
Дата публикации:  19.10.2018
Модели:  GDM-79060 | GDM-79061
